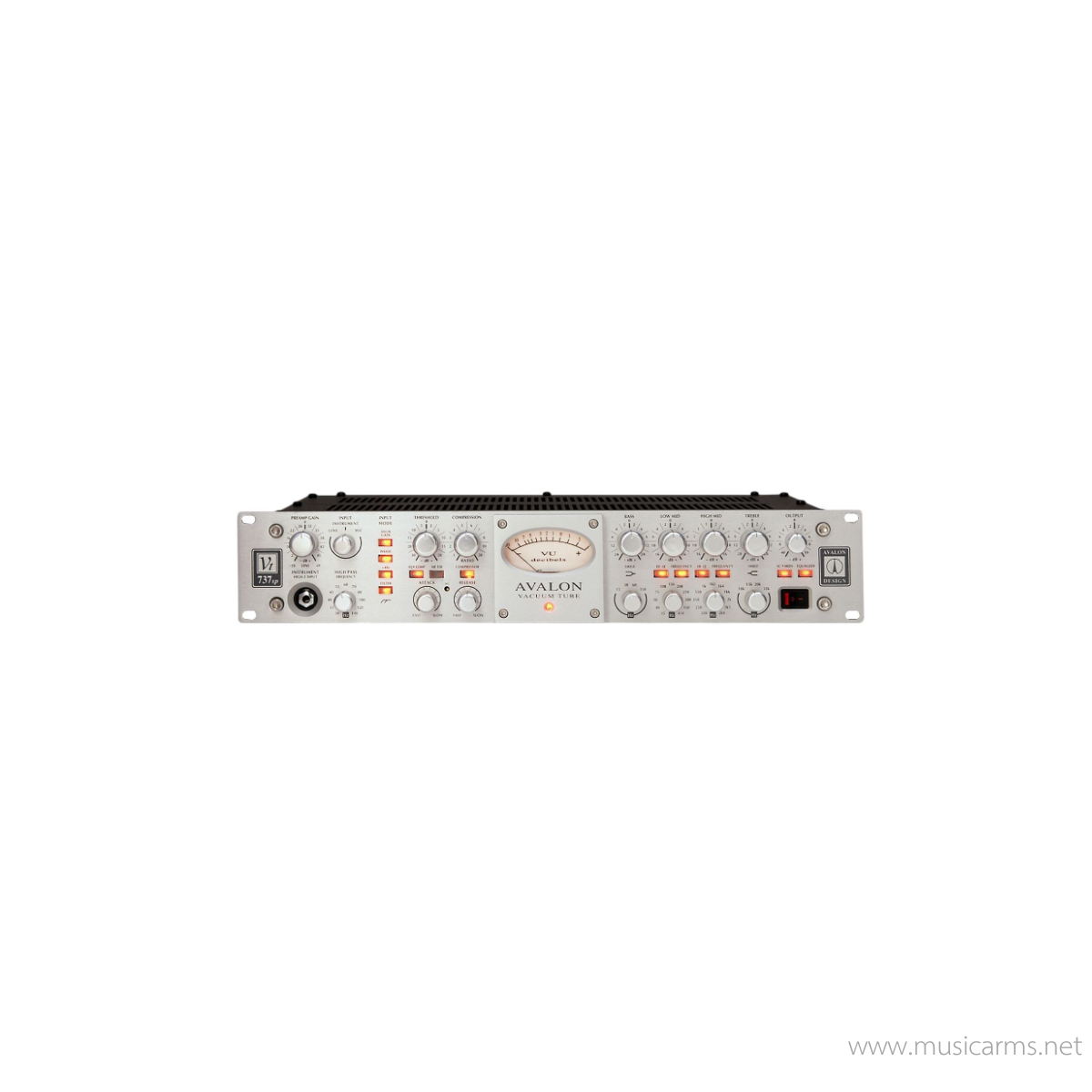

Avalon VT-737SP
Description
The Avalon VT-737SP features a combination of TUBE preamplifiers, opto-compressor, sweep equalizer, output level and VU metering in a 2U space.
Specification
| จำเพาะ |
Circuit topology Four dual triode vacuum tubes (Sovtek 6922), high-voltage discrete Class A Gain Range Microphone: Transformer balanced 850/2500 ohm, 0dB to +58dB Instrument: Unbalanced 1 meg ohm, 0dB to+30dB Line: Balanced Class A 20k ohms, -27dB to 28dB Maximum input level and connector types Microphone: 26dB@25Hz, +30dB@1kHz balanced XLR Instrument+30dB unbalanced front panel jack socket Line +36dB balanced XLR Maximum output level +30dB balanced 600 ohms, DC coupled, discrete Class A Output type and gain XLR connector, output trim gain -45dB to 20dB Noise 20kHz unweighted -92dB Noise microphone EIN -116dB, 22Hz to 22kHz unweighted Distortion THD, IMD 0.5% Frequency response -/2.5dB 10Hz to 120kHz input filter included Frequency response -3dB 1Hz to 200kHz line in-out VU meter and gain reduction High quality illuminated OVU =+4dB and gain reduction to -20dB High cut filter Variable 6dB per octave 30Hz to 140Hz Compressor type Optical passive attenuator incorporating twin vacuum tubes and stereo link Threshold – Ratio Threshold variable -30dB to +20dB, ratio-compression variable 1:1 to 20:1 Attack – Release Attack variable 2mS to 200mS, release variable 100mS to 5 seconds Equalizer type Discrete Class A, variable active and switched passive design Frequency bands (4) Treble – switched 10kHz, 15kHz, 20kHz, 32kHz, +/- 20dB range, shelf High mid – variable 200Hz to 2k8Hz and 2kHz to 28kHz, +/- 16dB range, hi-lo Q Low mid – variable 30Hz to 450Hz and 300Hz to 4k5Hz, +/- 16dB range, hi-lo Q Bass – switched 15Hz, 30Hz, 60Hz, 150Hz, +/- 24dB range, shelf AC power Internal toroidal 100v to 240v, 50-60Hz selectable, 75 watts maximum Dimensions 19 x 12 x 3.5 in (482 x 305 x 89mm) Weight 22lbs (10kg) Dimensions-shipping carton 21 x 18 x 8 in (533 x 457 x 203mm) Weight-packed 26lbs (11.8kg) |
|---|
ข้อมูลสินค้า
Avalon VT-737SP มีคุณสมบัติเด่นคือ การผสมผสานระหว่างปรีแอมป์หลอดสุญญากาศ ออปโตคอมเพรสเซอร์ อีควอไลเซอร์แบบกวาดความถี่ มาตรวัดระดับเอาต์พุต และมาตรวัด VU ในพื้นที่ขนาด 2U
รายละเอียดคุณสมบัติ
จำระดับเสียง
โครงสร้างวงจร หลอดสุญญากาศแบบไตรโอดคู่ 4 หลอด (Sovtek 6922) คลาส A แบบแยกส่วนแรงดันสูง
ช่วงการขยายสัญญาณ ไมโครโฟน: แบบบาลานซ์ด้วยหม้อแปลง 850/2500 โอห์ม, 0dB ถึง +58dB เครื่องดนตรี: แบบไม่บาลานซ์ 1 เมกะโอห์ม, 0dB ถึง +30dB ไลน์: แบบบาลานซ์ คลาส A 20k โอห์ม, -27dB ถึง 28dB
ระดับอินพุตสูงสุดและประเภทขั้วต่อ ไมโครโฟน: 26dB@25Hz, +30dB@1kHz แบบบาลานซ์ XLR เครื่องดนตรี: +30dB แบบไม่บาลานซ์ ช่องเสียบแจ็คแผงด้านหน้า
ไลน์: +36dB แบบบาลานซ์ XLR
ระดับเอาต์พุตสูงสุด: +30dB แบบบาลานซ์ 600 โอห์ม, แบบ DC coupled, คลาส A แบบแยกส่วน
ประเภทเอาต์พุตและการขยายสัญญาณ ขั้วต่อ XLR, การขยายสัญญาณเอาต์พุตแบบปรับได้ -45dB ถึง 20dB
เสียงรบกวน 20kHz แบบไม่ถ่วงน้ำหนัก -92dB
เสียงรบกวนไมโครโฟน EIN -116dB, 22Hz ถึง 22kHz ไม่ถ่วงน้ำหนัก
ความบิดเบี้ยว THD, IMD 0.5%
การตอบสนองความถี่ -/2.5dB 10Hz ถึง 120kHz มีฟิลเตอร์อินพุต
การตอบสนองความถี่ -3dB 1Hz ถึง 200kHz ไลน์อิน-เอาต์
มิเตอร์ VU และการลดเกน OVU คุณภาพสูงแบบมีไฟส่องสว่าง =+4dB และลดเกนถึง -20dB
ฟิลเตอร์ตัดความถี่สูง ปรับได้ 6dB ต่ออ็อกเทฟ 30Hz ถึง 140Hz
ประเภทคอมเพรสเซอร์ ตัวลดทอนแบบพาสซีฟออปติคอล ประกอบด้วยหลอดสุญญากาศคู่และการเชื่อมต่อสเตอริโอ
เกณฑ์ – อัตราส่วน เกณฑ์ปรับได้ -30dB ถึง +20dB อัตราส่วนการบีบอัดปรับได้ 1:1 ถึง 20:1
การโจมตี – การปล่อย การโจมตีปรับได้ 2mS ถึง 200mS การปล่อยปรับได้ 100mS ถึง 5 วินาที
ประเภทอีควอไลเซอร์ คลาส A แบบแยกส่วน การออกแบบแอคทีฟแบบปรับได้และแบบพาสซีฟแบบสลับได้
ย่านความถี่ (4) เสียงแหลม – สลับได้ 10kHz, 15kHz ความถี่กลางสูง – ปรับได้ 20kHz, 32kHz, ช่วง +/- 20dB, แบบ Shelf ความถี่กลางต่ำ – ปรับได้ 200Hz ถึง 2k8Hz และ 2kHz ถึง 28kHz, ช่วง +/- 16dB, ค่า Q สูง-ต่ำ ความถี่กลางต่ำ – ปรับได้ 30Hz ถึง 450Hz และ 300Hz ถึง 4k5Hz, ช่วง +/- 16dB, ค่า Q สูง-ต่ำ ความถี่เบส – สลับได้ 15Hz, 30Hz, 60Hz, 150Hz, ช่วง +/- 24dB, แบบ Shelf
แหล่งจ่ายไฟ AC ภายในแบบ Toroidal 100v ถึง 240v, เลือกได้ 50-60Hz, กำลังไฟสูงสุด 75 วัตต์
ขนาด 19 x 12 x 3.5 นิ้ว (482 x 305 x 89 มม.)
น้ำหนัก 22 ปอนด์ (10 กก.)
ขนาดกล่องจัดส่ง 21 x 18 x 8 นิ้ว (533 x 457 x ) 203 มม.)
น้ำหนักรวมบรรจุภัณฑ์ 26 ปอนด์ (11.8 กก.)
