Description

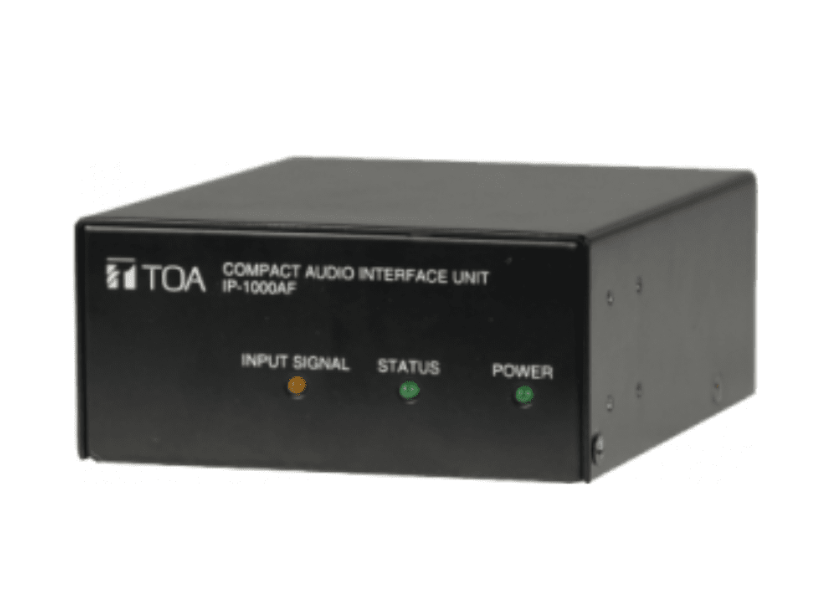

🔊 IP Audio Interface Unit – IP-1000AF
The IP-1000AF is an IP audio interface unit that can broadcast signals received from the audio input interface to other terminals,
and also receive broadcasts from other terminals or servers. It supports configuration through a web browser for easy setup and control.
✨ Key Features
- Can be mounted on various surfaces
- Functions as both input and output units within the network system
- Receives messages from the server and other devices to initiate broadcasts
- Supports browser-based configuration and management
⚙️ Specifications
| Power Source | DC 24V |
| Current Consumption | Below 85mA |
| Audio Input | 1V rms (Max: 2V rms), unbalanced 10KΩ |
| Audio Output | 1V rms, unbalanced 600Ω |
| Frequency Response | LINE IN (22kHz): 20Hz–10kHz LINE OUT (MP3/44kHz): 40Hz–15kHz |
| Control Input | Open circuit voltage: 24V DC; Short circuit current ≤5mA |
| Relay | NC Contact: ≤30V DC, ≤500mA COM Contact: ≤30V DC, ≤500mA NO Contact: ≤30V DC, ≤500mA |
| Network Interface | 10 BASE-T / 100 BASE-TX, auto negotiation |
| Network Protocol | UDP, ARP, ICMP, IGMP |
| Operating Temperature | 0°C to +40°C |
| Operating Humidity | Less than 90% RH (non-condensing) |
| Dimensions (W×H×D) | 91 × 42 × 109 mm |
| Weight | 0.36 kg |
| Included Accessories | 5P terminal block ×1, 4P terminal block ×1, Plastic foot (10mm×3mm) ×4 |
| Optional Accessories | MB-IP10B-BK (for 2 IP-1000AF cabinet installations) MB-IP10B-J (for 4 IP-1000AF cabinet installations) |
Specification
🔊 IP Audio Interface Unit – IP-1000AF
The IP-1000AF is an IP audio interface unit capable of transmitting and receiving audio signals across a network. It supports browser-based configuration, making it ideal for public address and communication systems in buildings or institutions.
| ⚙️ Technical Specifications | |
|---|---|
| Power Source | DC 24V |
| Current Consumption | Below 85mA |
| Audio Input | 1V rms (Max: 2V rms), unbalanced 10KΩ |
| Audio Output | 1V rms, unbalanced 600Ω |
| Frequency Response | LINE IN (Sampling Rate: 22k): 20Hz – 10kHz LINE OUT (MP3/Sampling Rate: 44k): 40Hz – 15kHz |
| Control Input | Open circuit voltage: 24V DC; short circuit current: ≤5mA |
| Relay | Relay NC Contact: Max voltage ≤30V DC, control current ≤500mA Relay COM Contact: Max voltage ≤30V DC, control current ≤500mA Relay NO Contact: Max voltage ≤30V DC, control current ≤500mA |
| Network Interface | 10 BASE-T / 100 BASE-TX, auto negotiation |
| Network Protocol | UDP, ARP, ICMP, IGMP |
| Operating Temperature | 0°C to +40°C |
| Operating Humidity | Less than 90% RH (no condensation) |
| Dimensions | 91(W) × 42(H) × 109(D) mm |
| Weight | 0.36 kg |
| Included Accessories | 5-pin terminal block ×1, 4-pin terminal block ×1, plastic foot (10mm × 3mm) ×4 |
| Optional Accessories | MB-IP10B-BK (for installing two IP-1000AF units) MB-IP10B-J (for installing four IP-1000AF units) |
ข้อมูลสินค้า
🔊 หน่วยเชื่อมต่อเสียงผ่านระบบเครือข่าย (IP Audio Interface Unit) – IP-1000AF
IP-1000AF คืออุปกรณ์อินเทอร์เฟซเสียงผ่านระบบ IP ที่สามารถกระจายสัญญาณเสียงจากช่องอินพุตไปยังเทอร์มินัลอื่น ๆ
และยังสามารถรับสัญญาณเสียงจากเทอร์มินัลหรือเซิร์ฟเวอร์อื่นได้ด้วย รองรับการตั้งค่าและควบคุมผ่านเว็บเบราว์เซอร์ได้โดยตรง
✨ คุณสมบัติเด่น
- ติดตั้งได้กับพื้นผิวหลายรูปแบบ
- สามารถทำงานได้ทั้งในโหมด อินพุตและเอาต์พุต ภายในระบบเครือข่าย
- รับข้อความจากเซิร์ฟเวอร์หรืออุปกรณ์อื่นเพื่อเริ่มต้นการกระจายเสียง
- รองรับการตั้งค่าผ่านเว็บเบราว์เซอร์ได้โดยง่าย
⚙️ ข้อมูลทางเทคนิค (Specifications)
| แหล่งจ่ายไฟ | DC 24V |
| กระแสไฟฟ้าที่ใช้ | ต่ำกว่า 85mA |
| ช่องอินพุตเสียง (Audio Input) | 1V rms (สูงสุด 2V rms), แบบ Unbalanced 10KΩ |
| ช่องเอาต์พุตเสียง (Audio Output) | 1V rms, แบบ Unbalanced 600Ω |
| การตอบสนองความถี่ (Frequency Response) | LINE IN (Sampling Rate: 22k): 20Hz – 10kHz LINE OUT (MP3/Sampling Rate: 44k): 40Hz – 15kHz |
| ช่องควบคุม (Control Input) | แรงดันไฟขณะเปิดวงจร: 24V DC; กระแสขณะลัดวงจร ≤5mA |
| รีเลย์ (Relay) | NC Contact: ทนแรงดัน ≤30V DC, กระแสควบคุม ≤500mA COM Contact: ทนแรงดัน ≤30V DC, กระแสควบคุม ≤500mA NO Contact: ทนแรงดัน ≤30V DC, กระแสควบคุม ≤500mA |
| อินเทอร์เฟซเครือข่าย (Network Interface) | 10 BASE-T / 100 BASE-TX, รองรับ Auto Negotiation |
| โปรโตคอลเครือข่าย (Network Protocol) | UDP, ARP, ICMP, IGMP |
| อุณหภูมิการทำงาน | 0°C ถึง +40°C |
| ความชื้นในการทำงาน | น้อยกว่า 90% RH (ไม่มีการควบแน่น) |
| ขนาด (กว้าง x สูง x ลึก) | 91 × 42 × 109 มม. |
| น้ำหนัก | 0.36 กก. |
| อุปกรณ์ในกล่อง | ขั้วต่อเทอร์มินัล 5 พิน × 1, ขั้วต่อเทอร์มินัล 4 พิน × 1, ฐานพลาสติก (10 มม. × 3 มม.) × 4 |
| อุปกรณ์เสริมเพิ่มเติม (Option) | MB-IP10B-BK (สำหรับติดตั้งตู้ 2 ชุดของ IP-1000AF) MB-IP10B-J (สำหรับติดตั้งตู้ 4 ชุดของ IP-1000AF) |
รายละเอียดคุณสมบัติ
🔊 IP Audio Interface Unit – IP-1000AF
อุปกรณ์อินเทอร์เฟซเสียงผ่านระบบเครือข่าย (IP Audio Interface Unit) ที่สามารถส่งและรับสัญญาณเสียงผ่านระบบเครือข่ายได้ รองรับการตั้งค่าผ่านเบราว์เซอร์ เหมาะสำหรับระบบกระจายเสียงในองค์กรหรืออาคารขนาดใหญ่
| ⚙️ ข้อมูลทางเทคนิค / Specifications | |
|---|---|
| แหล่งจ่ายไฟ (Power Source) | DC 24V |
| การใช้กระแสไฟฟ้า (Current Consumption) | ต่ำกว่า 85mA |
| ช่องสัญญาณเข้า (Audio Input) | 1V rms (สูงสุด 2V rms), แบบไม่บาลานซ์ 10KΩ |
| ช่องสัญญาณออก (Audio Output) | 1V rms, แบบไม่บาลานซ์ 600Ω |
| การตอบสนองความถี่ (Frequency Response) | LINE IN (22kHz): 20Hz–10kHz LINE OUT (MP3/44kHz): 40Hz–15kHz |
| ช่องควบคุม (Control Input) | แรงดันวงจรเปิด 24V DC; กระแสลัดวงจร ≤5mA |
| รีเลย์ (Relay) | NC Contact: ≤30V DC / ≤500mA COM Contact: ≤30V DC / ≤500mA NO Contact: ≤30V DC / ≤500mA |
| พอร์ตเครือข่าย (Network I/F) | 10 BASE-T / 100 BASE-TX, Auto Negotiation |
| โปรโตคอลเครือข่าย (Network Protocol) | UDP, ARP, ICMP, IGMP |
| อุณหภูมิการทำงาน (Operating Temperature) | 0°C ถึง +40°C |
| ความชื้นในการทำงาน (Operating Humidity) | น้อยกว่า 90% RH (ไม่มีการควบแน่น) |
| ขนาด (Dimensions) | 91(W) × 42(H) × 109(D) มม. |
| น้ำหนัก (Weight) | 0.36 กก. |
| อุปกรณ์ที่มีมาให้ (Included Accessories) | ขั้วต่อเทอร์มินัล 5 พิน × 1, ขั้วต่อเทอร์มินัล 4 พิน × 1, ฐานพลาสติก (10×3 มม.) × 4 |
| อุปกรณ์เสริม (Optional Accessories) | MB-IP10B-BK (ใช้ติดตั้ง IP-1000AF 2 ชุด) MB-IP10B-J (ใช้ติดตั้ง IP-1000AF 4 ชุด) |
