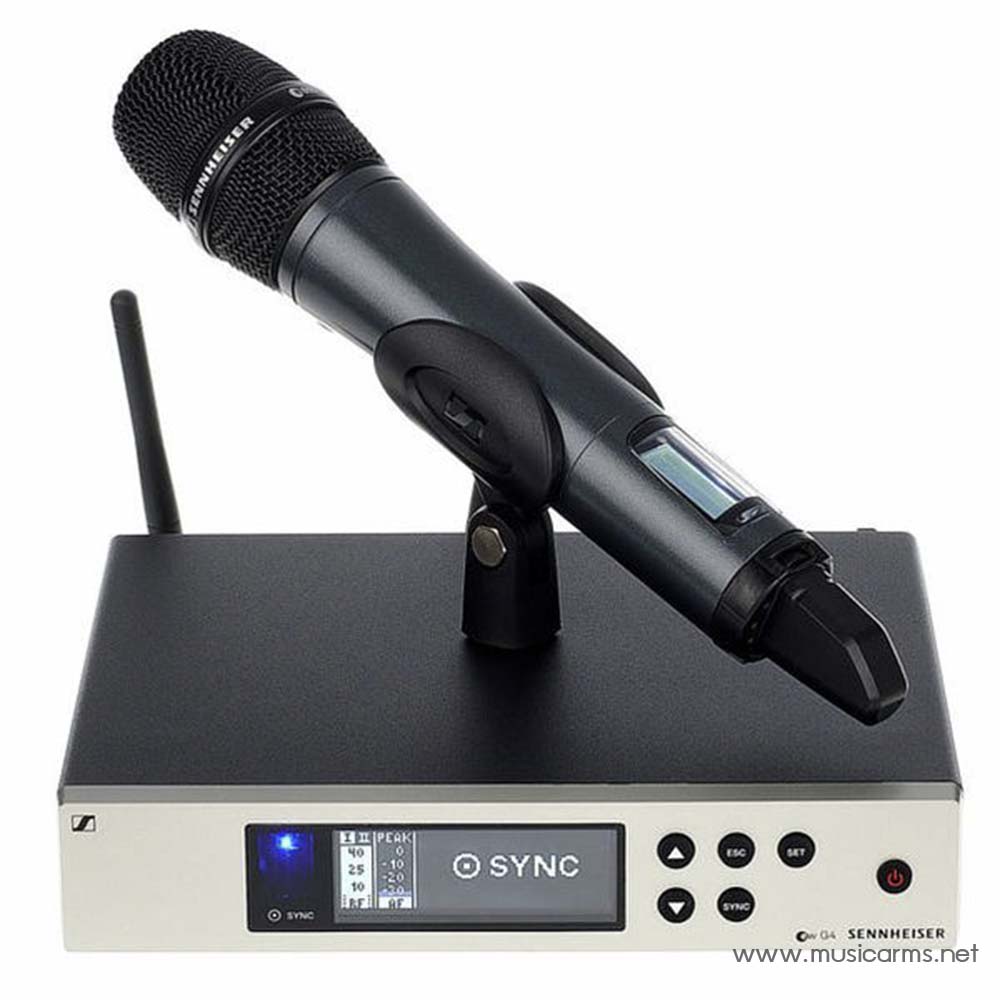

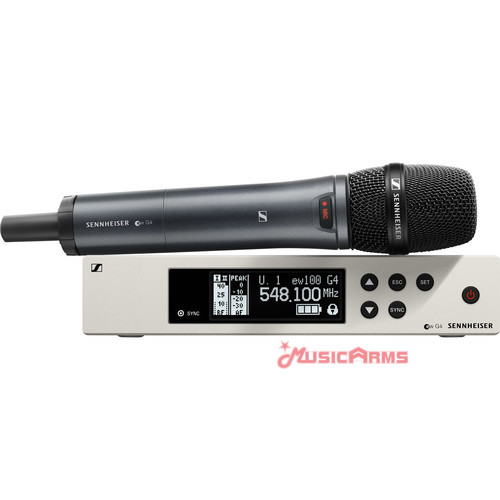

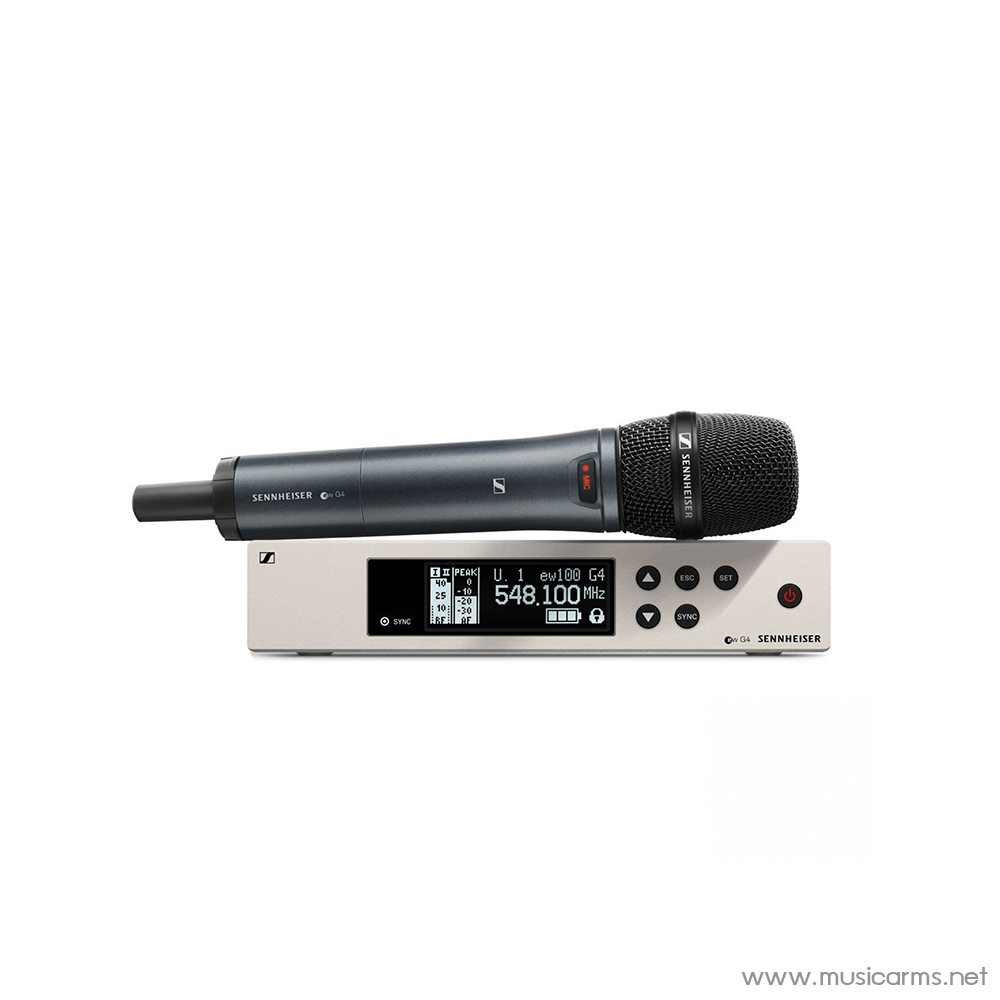

Sennheiser EW100 G4-845-S Wireless Microphone System ชุดไมค์ลอยเดี่ยวแบบมือถือ ย่าน UHF

Key Features

• For Presenters and Performers
• MMD 845 Dynamic Supercardioid Capsule
• Handheld Transmitter with Mute Switch
• Interchangeable Capsule Design
• True-Diversity Rackmount Receiver
• 1680 Auto-Scan Frequencies
• 8-Hr AA Batteries
• Expandable to 12 Mic Channels/330′ Range

Sennheiser EW 100 G4-845-S Overview

The Sennheiser EW 100 G4-845-S is an easy-to-set-up rackmount wireless handheld microphone system that brings high-quality, reliable audio to presenters, clergy, lecturers, and performers working in business and educational settings, houses-of-worship, theaters, or on musical stages.

The EW 100 G4-845-S features a true diversity, half-rack receiver housed in a rugged, full-metal chassis. The receiver’s auto-scan function searches a wide 42 MHz UHF tuning range with 1680 selectable frequencies available, seeking out a clean, interference-free channel for your audio transmission.

This system includes an SKM 100 G4-S handheld transmitter equipped with an interchangeable MMD 845 dynamic supercardioid microphone capsule optimized for speech. The handheld transmitter provides up to 8 hours of operation on two AA batteries, with a fixed 30mW RF power output and a transmission range up to 330′. Up to 12 wireless mics can operate simultaneously in the same space, with the receivers linked together for fast, multi-channel frequency setup.

The EW 100 G4-845-S is backward-compatible with previous evolution systems. You can mix and match G4/G3/G2/G1 receivers or bodypack, handheld, and plug-on transmitters. It is also compatible with EW 300/500 systems.

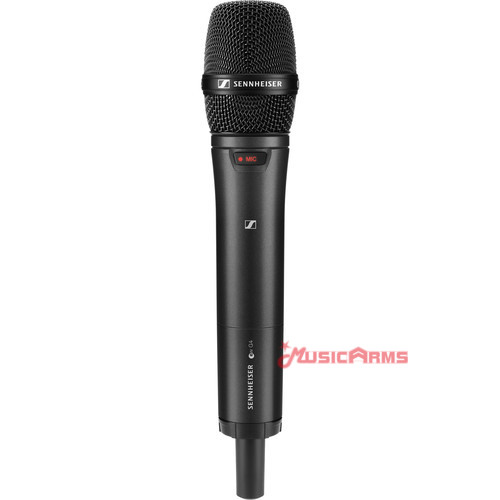

Lightweight Handheld Transmitter with MMD 845 Supercardioid Capsule

The MMD 845 dynamic capsule features a supercardioid polar pattern that greatly minimizes background noise and feedback.

The rugged, all-metal handheld transmitter features a mute function and can be locked out to prevent accidental changes during a performance. A backlit LCD displays essential information and provides fast menu access. The transmitter syncs to the receiver via infrared with a quick press on the Sync button.

The SKM 100 G4-S is powered via two AA batteries or a rechargeable BA 2015 Accupack battery (available separately). An LA 2 charging adapter (available separately) allows for recharging the Accupack without removing it from the transmitter—requires the L 2015 quick-charging unit (available separately).

The transmitter’s interchangeable capsule design allows you to use a variety of optional dynamic and condenser mic capsules, with pickup patterns ranging from wide omnidirectional to narrow supercardioid —capsules include the MMD 835, MMD 845, MME 865, MMD 935, MMD 945, and MMD 42.

Easy-to-Operate Receiver with True-Diversity Reception

The robust, metal EM 100 receiver offers a high-contrast, black and white LCD. The display uses a streamlined menu system with a dedicated Escape button for quick menu navigation and shows battery status of the associated transmitter.
The system features 20 fixed frequency banks with up to 12 compatible frequency presets and 1 user bank with up to 12 user-programmable frequencies.

To prevent interference, the EM 100 receiver’s true-diversity reception compares incoming signals on two independent receiver circuits to ensure optimal RF quality. To ensure crystal clear audio, Sennheiser’s proprietary HDX compander technology maximizes the microphone’s signal-to-noise ratio, while avoiding RF noise.

The built-in equalizer enables you to change the frequency response of the output signal; you can reduce the bass range and boost the treble range. The receiver also offers an adjustable output level range of 48 dB to match the audio input of your mixing board or PA system. Musicians will appreciate the built-in guitar tuner.

The back panel houses a balanced XLR output as well as an unbalanced 1/4″ output. A kit is included for rackmount installation. The unit comes with a universal power supply and EU, US, UK, Korea, Australia, and China adapters.

Fast Multi-Channel Setup for Expanded System

To simplify and speed up your workflow, two RJ10 data networking ports allow you to daisy-chain up to 12 receivers and quickly perform a frequency setup for the entire multi-channel system via the Easy Setup function.

If you assign the frequencies manually, you can expand the setup to accommodate a maximum of 20 receivers. An RJ10 cable is included.

Enhance the Performance of Your System

The detachable antennas with BNC sockets allow you to create a larger system using up to four EM 100 receivers connected to a single pair of remote antennas. This setup requires the ASA 214 active antenna splitter (available separately).

Adding a pair of A 1031-U omnidirectional antennas or a pair of A 2003 UHF directional antennas increases the range of your system and offers increased protection against interference.

Add Functionality to Your System

• Sennheiser offers a bodypack transmitter with variety of lavalier and headset microphone options to adapt your EW system as your needs evolve.
• The discrete ME 2-II and MKE 2 lavalier mics provide exceptional clarity in spoken-word applications.
• The lightweight ME 3-II is a comfortable, durable headset microphone for active presentations.
• The Ci 1 instrument cable lets you connect the bodypack transmitter to a guitar or bass.

EM 100 G4

• Frequency range

  1G8: 1785 – 1800 MHz

  A: 516 – 558 MHz

  A1: 470 – 516 MHz

  AS: 520 – 558 MHz

  B: 626 – 668 MHz

  C: 734 – 776 MHz

  D: 780 – 822 MHz

  E: 823 – 865 MHz

  G: 566 – 608 MHz

  GB: 606 – 648 MHz

  K+: 925 – 937,5 MHz

• Dimensions Approx. 190 x 212 x 43 mm

• Compander Sennheiser HDX

• THD, total harmonic distortion ≤ 0.9 %

• Weight Approx. 980 g

• Audio output

  6.3 mm jack socket (unbalanced): +12 dBu

  XLR socket (balanced): +18 dBu

• Signal-to-noise ratio ≥ 110 dBA

• Switching bandwidth up to 42 MHz

• Peak deviation ±48 kHz

• Nominal deviation ±24 kHz

• Modulation Wideband FM

• Power supply 12 V DC

• Antenna connector 2 BNC sockets

• Current consumption 300 mA

• Adjacent channel rejection Typically ≥ 65 dB

• Intermodulation attenuation Typically ≥ 65 dB

• Receiving frequency Max. 1680 receiving frequencies, adjustable in 25 kHz steps 20 frequency banks, each with up to 12 factory-preset channels, no intermodulation 1 frequency bank with up to 12 programmable channels

• RF sensitivity < 2.5 μV for 52 dBA eff S/N

• Squelch low: 5 dBµV middle: 15 dBµV high: 25 dBμV

• Equalizer

  Preset 1: Flat

  Preset 2: Low Cut (-3 dB at 180 Hz)

  Preset 3: Low Cut/High Boost (-3 dB at 180 Hz, +6 dB at 10 kHz)

  Preset 4: High Boost (+6 dB at 10 kHz)

• Temperature Range -10 °C to +55 °C

• Receiver Principle True diversity

• Blocking ≥ 70 dB

SKM 100 G4-S

• Dimensions Approx. Ø 50 x 265 mm

• Compander Sennheiser HDX

• THD, total harmonic distortion ≤ 0.9 %

• Weight (incl. batteries) approx. 450 g

• Signal-to-noise ratio ≥ 110 dBA

• RF output power Max. 30 mW

• Switching bandwidth up to 42 MHz

• Peak deviation ±48 kHz

• Nominal deviation ±24 kHz

• Operating time Typically 8 h

• Modulation Wideband FM

• Power supply 2 AA batteries, 1.5 V or BA 2015 accupack

• Current consumption

  at nominal voltage: typ. 180 mA

  with transmitter switched off: ≤ 25 µA

• Input impedance 40 kΩ

• Max. Input voltage 3 Veff

• Powering 3 V battery / 2.4 V rechargeable battery

• Transmission frequency Max. 1680 transmitting frequencies, adjustable in 25 kHz steps 20 frequency banks, each with up to 12 factory-preset channels, no intermodulation 1 frequency bank with up to 12 programmable channels

• AF frequency response 80 – 18,000 Hz

• Temperature Range -10 °C to +55 °C

• Frequency stability ≤ ±15 ppm

MME 845-1

• Sound pressure level (SPL) 154 dB SPL

• Transducer principle dynamic

• Pick-up pattern supercardioid

• Sensitivity 2.1 mV/Pa

EM 100 G4

• ช่วงความถี่
  1G8: 1785 – 1800 MHz
  A: 516 – 558 MHz
  A1: 470 – 516 MHz
  AS: 520 – 558 MHz
  B: 626 – 668 MHz
  C: 734 – 776 MHz
  D: 780 – 822 MHz
  E: 823 – 865 MHz
  G: 566 – 608 MHz
  GB: 606 – 648 MHz
  K+: 925 – 937,5 MHz
• ขนาด 190 x 212 x 43 มม.
• Sennheiser HDX
• THD ความเพี้ยนฮาร์มอนิกทั้งหมด ≤ 0.9%
• น้ำหนัก 980 กรัม
• เอาต์พุตเสียง
  ช่องเสียบแจ็ค 6.3 มม. (ไม่บาลานซ์): +12 dBu
  ซ็อกเก็ต XLR (สมดุล): +18 dBu
  อัตราส่วนสัญญาณต่อสัญญาณรบกวน ≥ 110 dBA
• การสลับแบนด์วิดธ์สูงสุด 42 MHz
• ค่าเบี่ยงเบนสูงสุด ±48 kHz
• ค่าเบี่ยงเบนที่กำหนด ±24 kHz
• การมอดูเลต Wideband FM
• แหล่งจ่ายไฟ 12 V DC
• ขั้วต่อเสาอากาศ 2 ช่อง BNC
• ปริมาณการใช้กระแสไฟ 300 mA
• การปฏิเสธช่องที่อยู่ติดกัน โดยปกติ ≥ 65 dB
• การลดทอนแบบอินเตอร์มอดูเลชัน โดยปกติ ≥ 65 dB
• รับความถี่สูงสุด ความถี่รับ 1680 ปรับได้ในขั้นละ 25 kHz 20 แถบความถี่ แต่ละช่องมีแชนเนลที่ตั้งไว้จากโรงงานสูงสุด 12 ช่อง ไม่มีการปรับความถี่ 1 แบงค์ความถี่พร้อมช่องที่ตั้ง
• โปรแกรมได้มากถึง 12 ช่อง
• ความไว RF < 2.5 μV สำหรับ 52 dBA eff S/N
• Squelch ต่ำ: 5 dBµV กลาง: 15 dBµV สูง: 25 dBμV
• อีควอไลเซอร์
  Preset 1: Flat
  Preset 2: Low Cut (-3 dB at 180 Hz)
  Preset 3: Low Cut/High Boost (-3 dB at 180 Hz, +6 dB at 10 kHz)
  Preset 4: High Boost (+6 dB at 10 kHz)
• ช่วงอุณหภูมิ -10 °C ถึง +55 °C
• การปิดกั้น≥ 70 dB

SKM 100 G4-S

• ขนาด Ø 50 x 265 มม.
• Sennheiser HDX
• THD ความเพี้ยนฮาร์มอนิกทั้งหมด ≤ 0.9%
• น้ำหนัก (รวมแบตเตอรี่) ประมาณ. 450 กรัม
• อัตราส่วนสัญญาณต่อสัญญาณรบกวน ≥ 110 dBA
• กำลังขับ RF สูงสุด 30 มิลลิวัตต์
• การสลับแบนด์วิดธ์สูงสุด 42 MHz
• ค่าเบี่ยงเบนสูงสุด ±48 kHz
• ค่าเบี่ยงเบนที่กำหนด ±24 kHz
• เวลาใช้งาน ปกติ 8 ชม
• การมอดูเลต Wideband FM
• แหล่งจ่ายไฟแบตเตอรี่ AA 2 ก้อน 1.5 V หรือ BA 2015 accupack
• การใช้พลังงาน 180 mA
• เมื่อปิดเครื่องส่งสัญญาณ: ≤ 25 µA
• อิมพีแดนซ์อินพุต 40 kΩ
• แรงดันไฟฟ้าขาเข้า 3 Veff
• การจ่ายไฟให้กับแบตเตอรี่ 3 V / แบตเตอรี่แบบชาร์จไฟได้ 2.4 V
• ความถี่ในการส่งสูงสุด ความถี่การส่งสัญญาณ 1680 ปรับได้ในขั้นละ 25 kHz ช่องความถี่ 20 ช่อง แต่ละช่องมีสถานีที่ตั้งไว้ล่วงหน้าสูงสุด 12 ช่อง ไม่มีการปรับความถี่ 1 ช่อง
• ความถี่พร้อมช่องที่ตั้งโปรแกรมได้มากถึง 12 ช่อง
• การตอบสนองความถี่ AF 80 – 18,000 Hz
• ช่วงอุณหภูมิ -10 °C ถึง +55 °C
• ความเสถียรของความถี่ ≤ ±15 ppm

MME 845-1

• ระดับความดังเสียง (SPL) 154 dB SPL
• ไมโครโฟนไดนามิก
• ะรูปแบบ Supercardioid
• ความไว 2.1 mV/Pa
