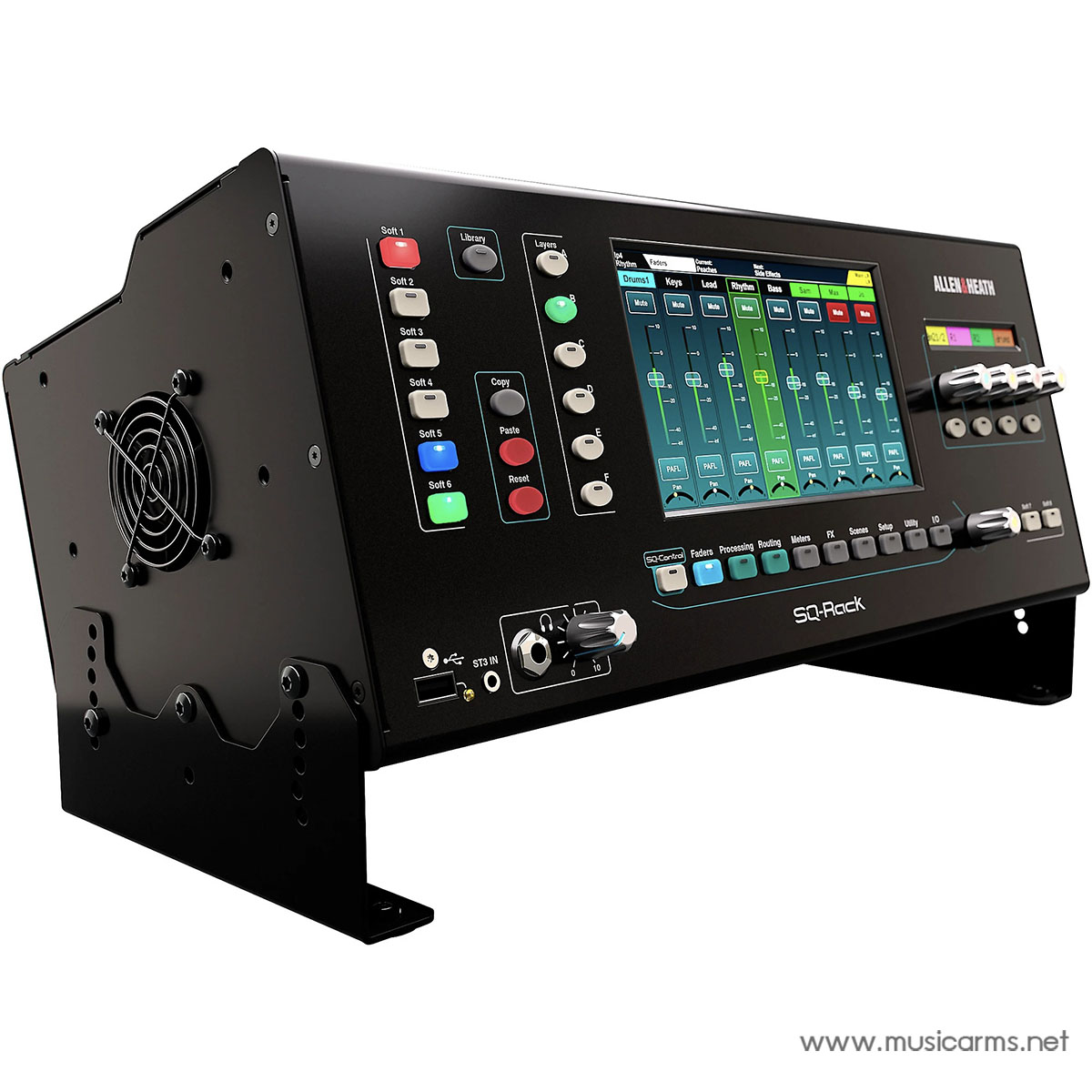

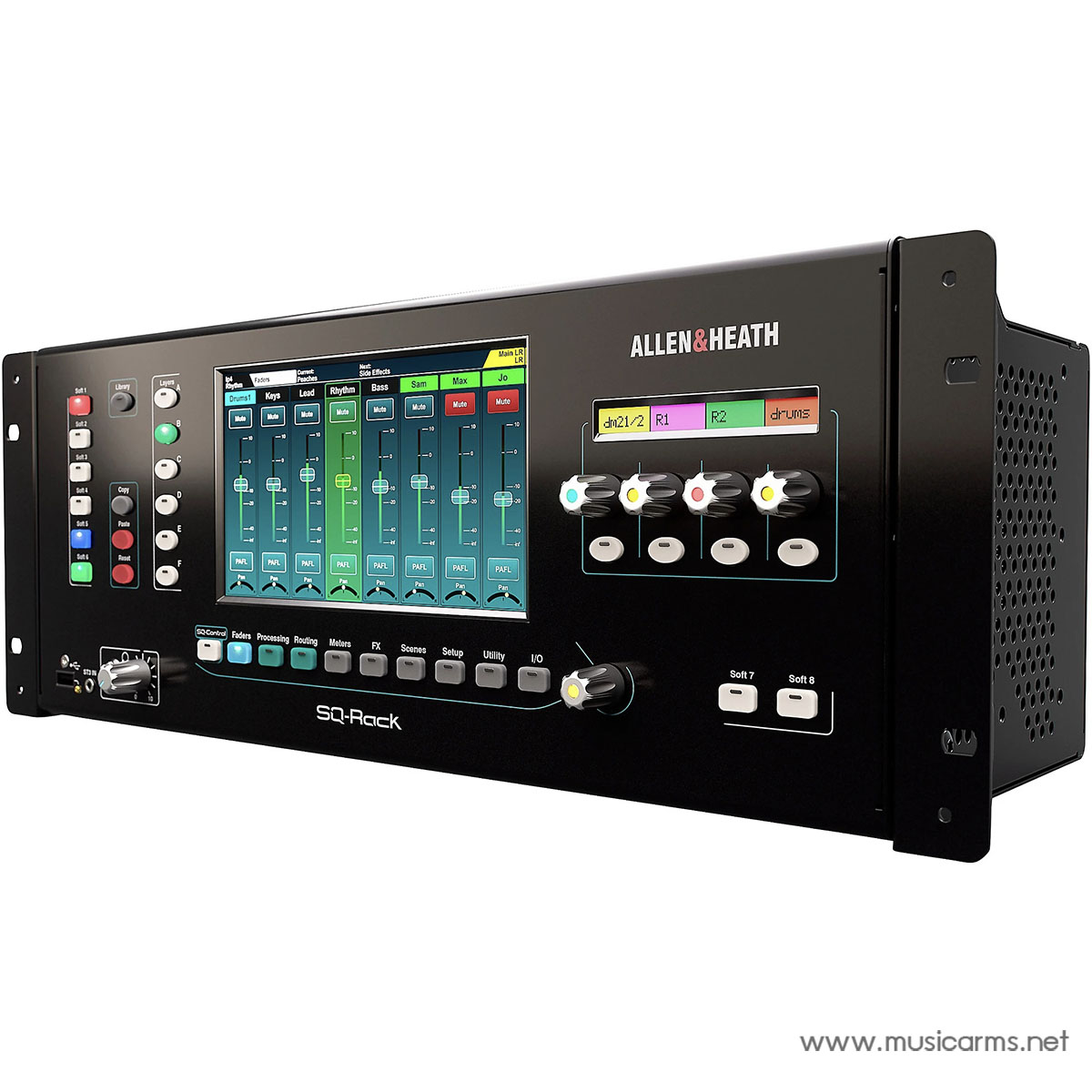

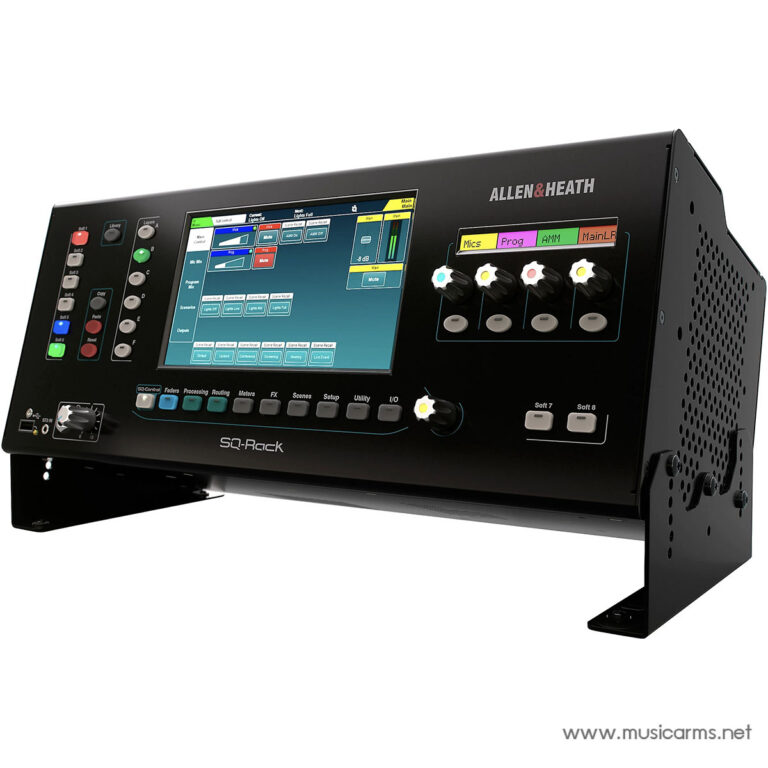

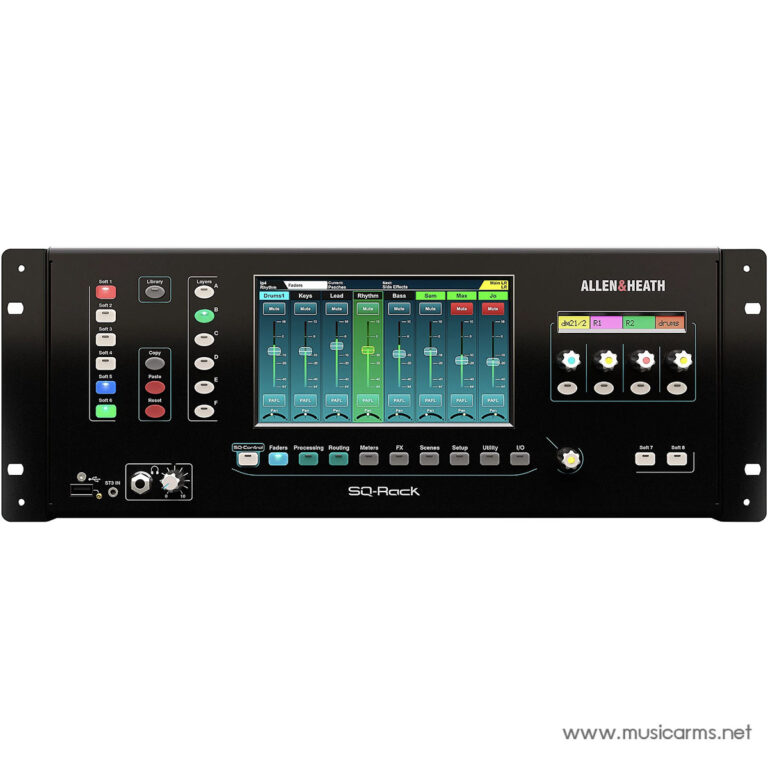

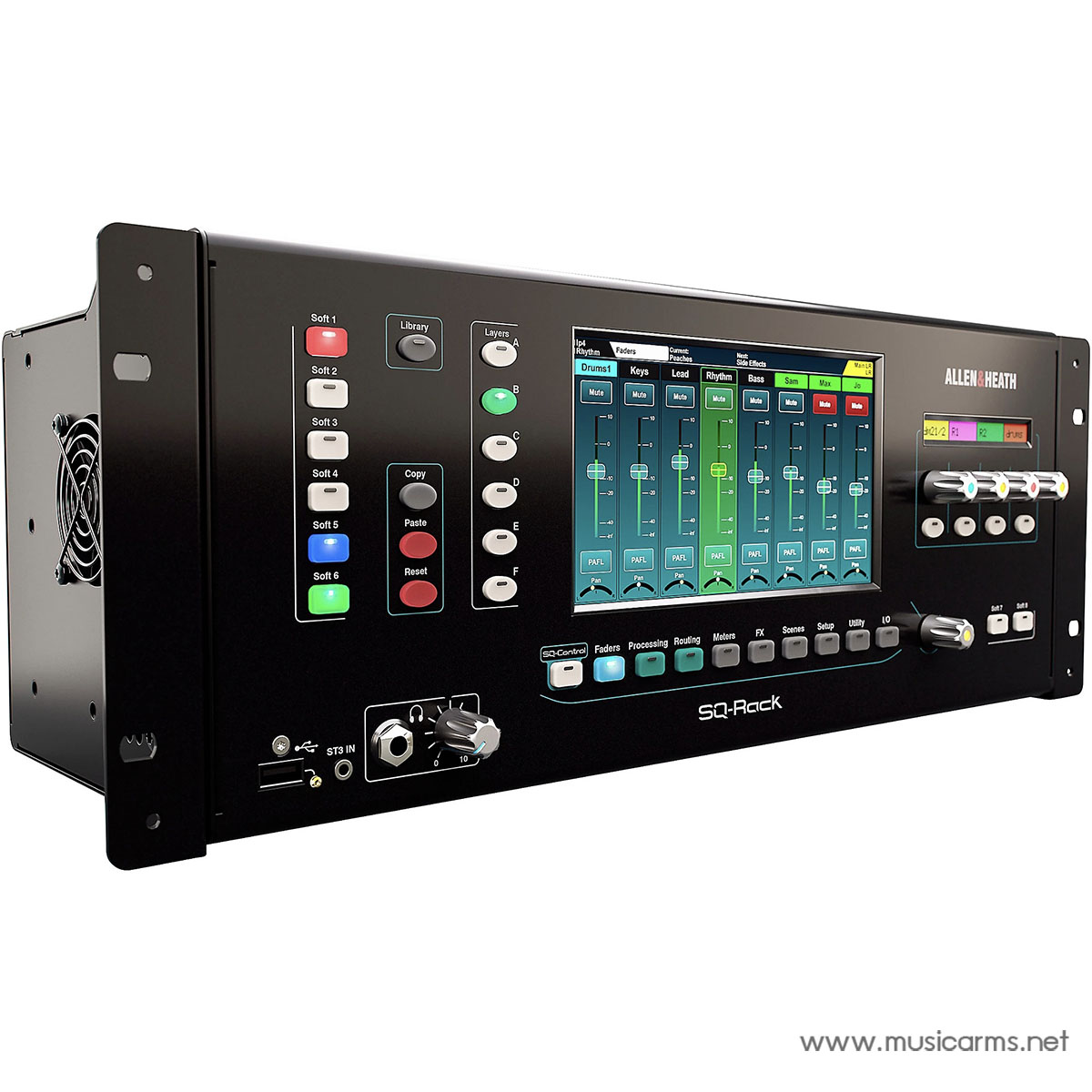

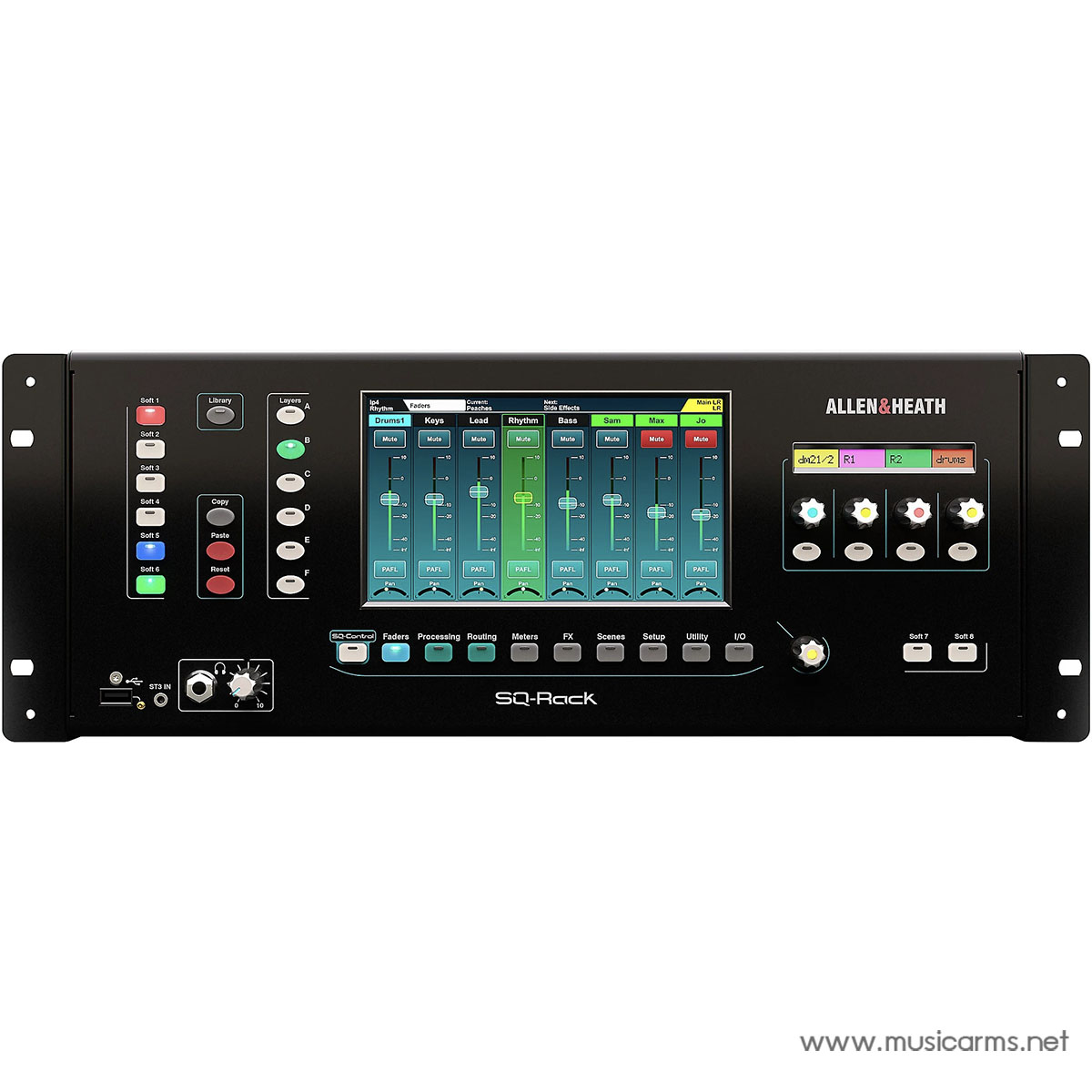

Allen & Heath SQ-Rack Digital Mixer

คลิ๊กที่ภาพเพื่อขยาย

ยี่ห้อ : Allen & Heath

ราคา : 99,900 บาท

99900

รุ่น : Allen & Heath SQ-RACK ดิจิตอล มิกเซอร์ Digital Mixer

การจัดส่ง : ซื้อครบ 500 บาท จัดส่งฟรีทั่วประเทศ / จัดส่งด่วนภายในวัน ทั่วกทม. และปริมณฑล

การชำระเงิน : จ่ายหน้าร้าน 11 สาขา / โอนเงิน / เก็บปลายทาง / บัตรเครดิต /ผ่อนชำระ 0% (บางรายการ) / Shopee / Lazada

ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com

วีดีโอ

Description

Experience uncompromising audio fidelity and seamless integration with the Allen & Heath SQ-Rack 48-channel rack-mountable digital mixer. This powerful 4U rack solution packs the renowned 96kHz XCVI core, delivering pristine sound quality with ultralow latency. Whether you’re equipping a venue, building an in-ear monitoring system or taking your touring band to the next level, the SQ-Rack is engineered to meet the demands of discerning audio professionals.

Pure 96kHz Sound With Advanced mic Preamplifiers

The SQ-Rack’s 96kHz XCVI FPGA core provides 48 input channels mixing to the main LR bus and 12 stereo mix outputs, ensuring exceptional audio integrity. You’ll capture every nuance through the fully recallable digitally-controlled mic preamps, which offer up to +60dB of gain and industry-standard 48V phantom power. With switchable -20dB pads to handle hot signals up to +30dBu, these preamps deliver uncompromised clarity and headroom.

Unparalleled Connectivity With the Everything I/O Ecosystem

Seamlessly integrate the SQ-Rack into your setup with its extensive analog and digital I/O options. The local SLink port provides intelligent AoIP connectivity, allowing you to expand inputs and outputs using Allen & Heath’s renowned Everything I/O ecosystem over a single digital snake cable. This unlocks remote preamp control, direct connection to Allen & Heath personal mixing systems and integration with other compatible mixers.

Flexible Expansion With Option Cards and USB Recording

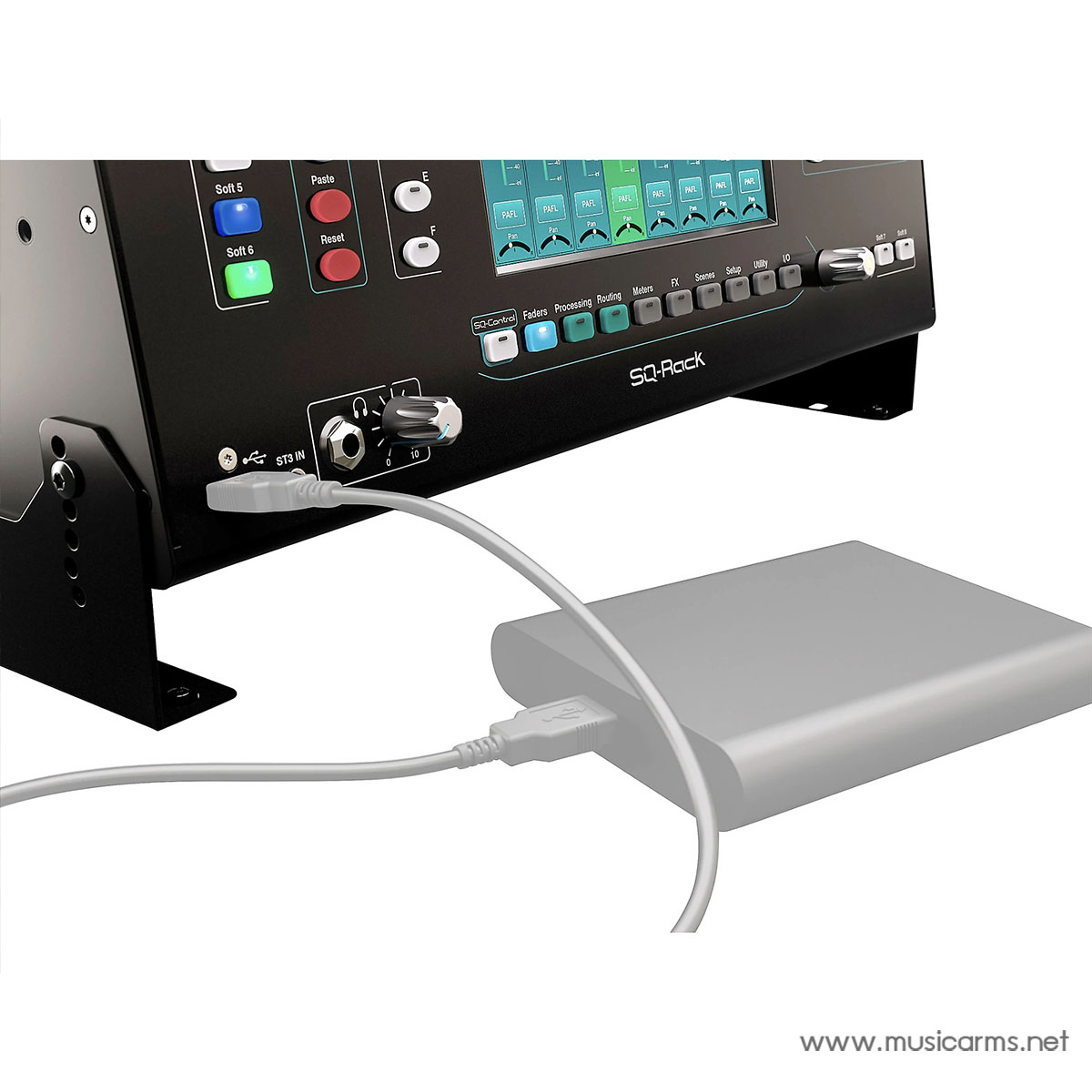

Take your system even further by installing option cards in the SQ-Rack’s I/O port. Support for Dante, Waves, MADI and additional SLink opens up multichannel digital routing and processing possibilities. You can even connect directly to a computer or drive via USB for straightforward multitrack recording and playback, streamlining your workflow.

Intuitive operation with touchscreen control and apps

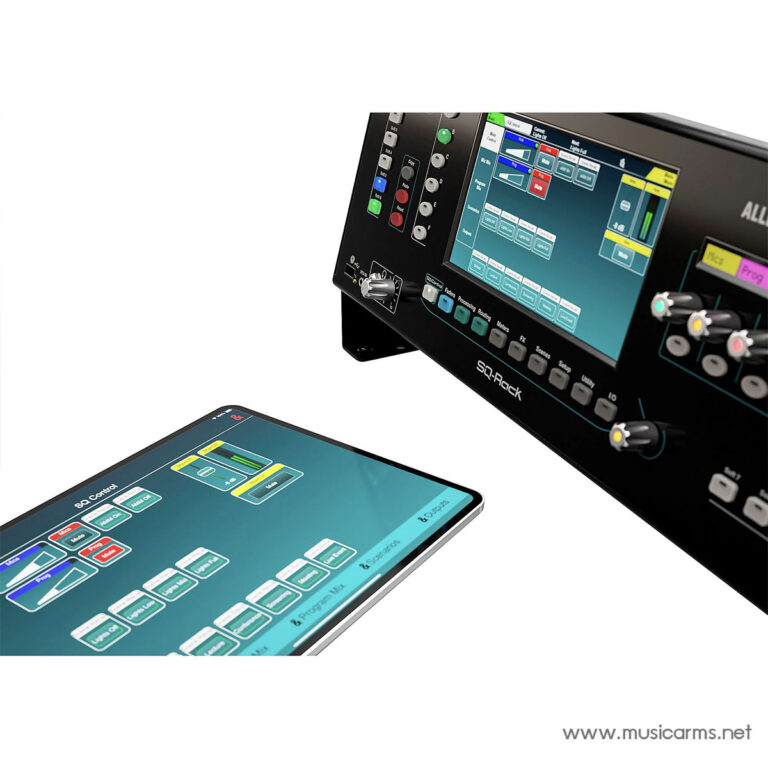

With a focus on speed and ease of use, the SQ-Rack provides comprehensive control options. The 7″ color touchscreen and dedicated fader screen with ‘sends on faders’ put everything at your fingertips. The customizable SQ-Control display offers simplified mixer control. For ultimate flexibility, remote operation is a breeze using the SQ-MixPad, SQ-4You and SQ-Control apps from your smartphone, tablet or computer.

Features

48 input channels: 16 XLR mic/line, two stereo 1/4″ TRS, one stereo 3.5 mm, AES digital out
36 total busses: 12 stereo mix/group + main, PAFL bus, 14 assignable analog outputs
Powerful connectivity: SLink for remote audio, option card slot for Dante/Waves/MADI

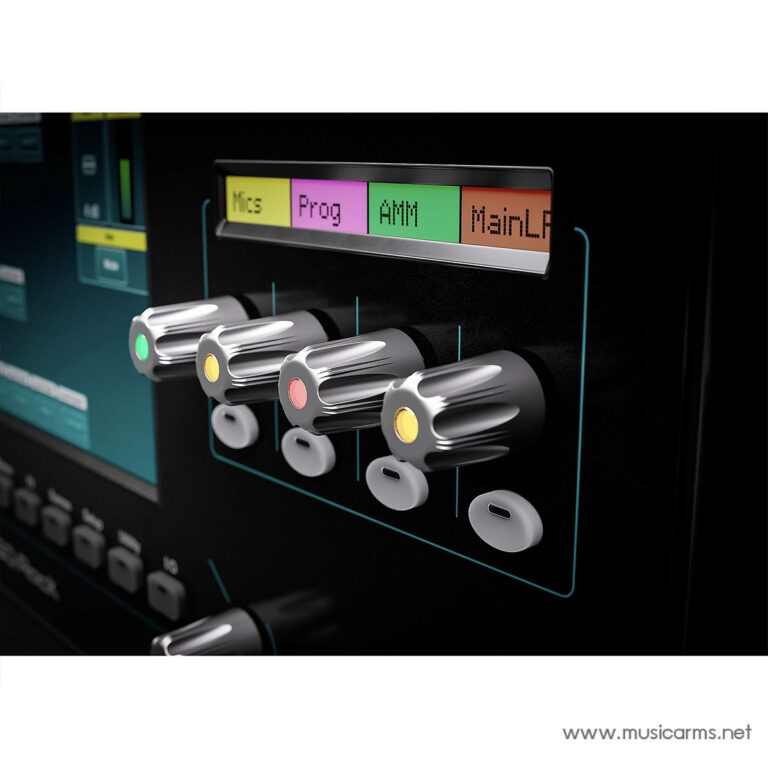

Intuitive control: 7″ touchscreen, eight softkeys, four SoftRotaries, six layers for 96 channels

Specification

Inputs (Mic/Line)

Mic/Line Inputs: Balanced XLR, fully recallable
Input Sensitivity: -60 to +0dBu
Switchable Pad: -20dB
Analogue Gain: 0dB to +60dB, 1dB steps
Maximum Input Level: +30dBu
Input Impedance: >5 kohm
THD+N (Unity Gain 0dB): 0.002%, -92dBu (20Hz–20kHz, AES Direct Out @0dBu 1kHz)
THD+N (Mid Gain +30dB): 0.003%, -91dBu (20Hz–20kHz, AES Direct Out @-30dBu INPUT 1kHz)
Phantom Power: +48V (+3V / -2V)

Stereo Line Inputs

ST1, ST2 Connectors: Balanced, 1/4″ TRS jack
ST3 Connector: Unbalanced, stereo 3.5mm Mini Jack
Input Sensitivity (ST1, ST2 / ST3): Nominal +4dBu ST1, ST2 / 0dBu ST3
Trim: +/-24dB
Maximum Input Level (ST1, ST2 / ST3): +22dBu / +18dBu
Input Impedance: >7 kohm

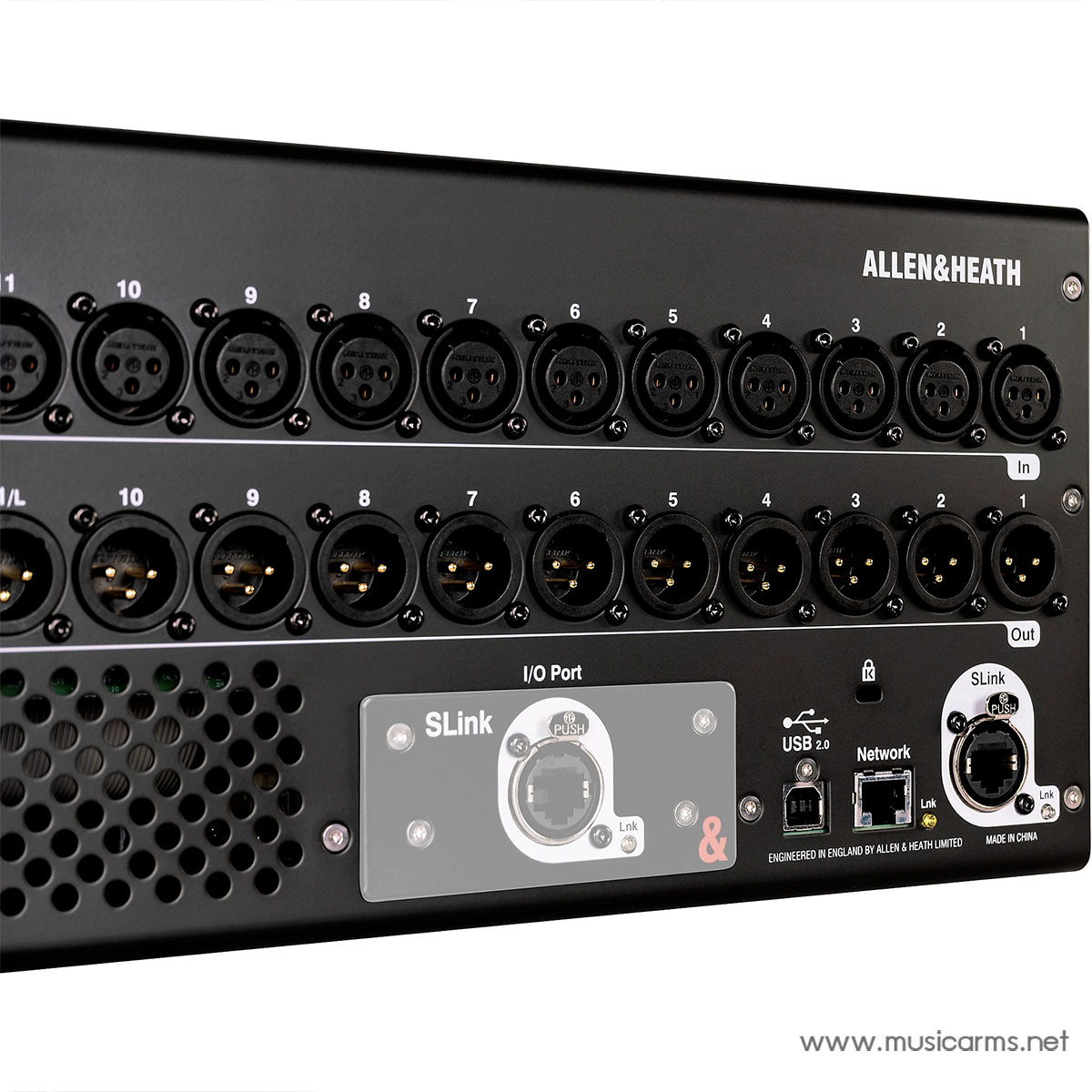

Outputs

XLR Outputs: Balanced, XLR
Outputs A and B: Balanced 1/4″ TRS jack
Source: Patchable
Output Impedance: <75 ohm
Nominal Output: +4dBu = 0dB meter reading
Maximum Output Level: +22dBu
Residual Output Noise: -90dBu (muted, 20Hz-20kHz)

AES Digital Output

Balanced XLR, 2 channel
Sampling Rate: 96kHz (default with SRC bypassed)
Switchable Output Sample Rates: 44.1kHz / 48kHz / 88.2kHz / 96kHz
Output Level: 2.5Vpp balanced, terminated 110 ohm

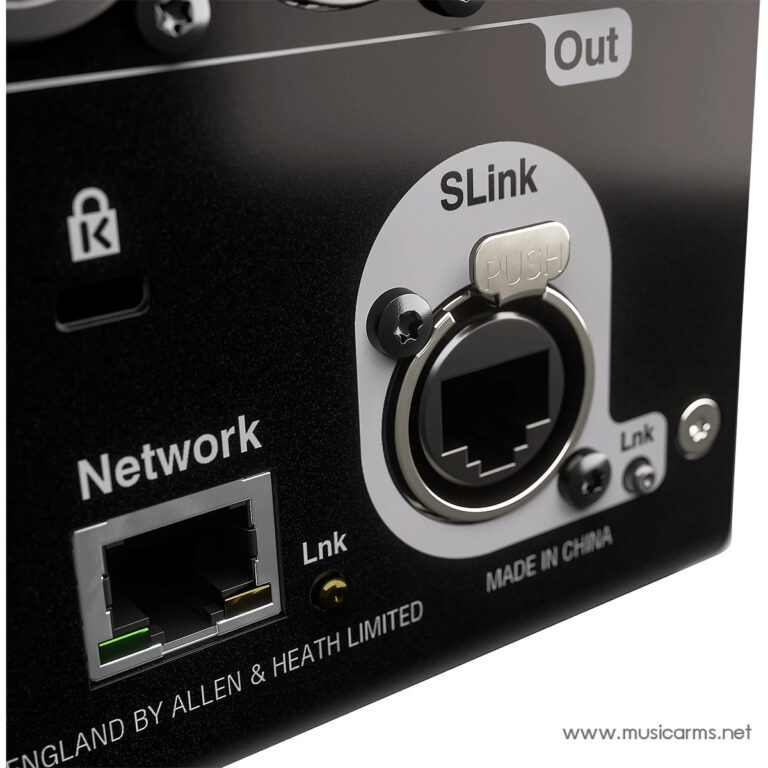

SLink Connection

Connector: Neutrik EtherCON (RJ45)
Modes:
dSnake Mode (48kHz devices): 40 input, 20+40 (ME) output channels
DX Mode (96kHz devices): 32 input, 32 output channels
GigaACE/GX Mode (96kHz devices): 128 input, 128 output channels
Processing
Dynamic Range: 112dB
Frequency Response: +0/-0.5dB 20Hz–20kHz
Headroom: +18dB
Internal Operating Level: 0dBu
THD+N (Mic/Line to Main L/R Out @Unity Gain): 0.006%, -84dBu (20-20kHz)
Latency: <0.7ms (Local Mic Input to Main L/R)

Physical Specifications

Dimensions:
Unit Only: 16.9″ x 8.4″ x 6.8″ (430 x 214 x 173 mm)
Shipping Box: 21.5″ x 13.8″ x 10.5″ (545 x 350 x 265 mm)
Weight:
Unpacked: 12.8 lb. (5.8 kg)
Packed: 17.7 lb. (8 kg)
Power:
Mains Power: 100-240V AC, 50/60Hz
Max Power Consumption: 75W

Control

Touch Screen: 7″ Capacitive, 800 x 480 resolution, 24-bit RGB
SoftKeys: 8
SoftRotarys: 4
Mute Groups / DCA Groups: 8 / 8
Network: TCP/IP Ethernet for MIDI and control
MIDI: TCP/IP and USB-B
Footswitch: Single or Dual, Momentary or Latching

Audio Tools

RTA’s: 2x 31-band (Stereo) or 61-band (Mono) 20–20kHz
Signal Generator: Assignable to any input or mix, sine/white/pink/bandpass noise
Talkback: Dedicated input with assignable gain, pad, 48V, and 12dB/oct HPF

USB Audio

SQ-Drive USB-A: Stereo Record (2 channel) and Playback (1/2 channel) at 96kHz, 24-bit
Multitrack Record: 1-16 channel @96kHz, 1-32 channel @48kHz, 24-bit WAV
USB Audio Streaming (USB-B): Core Audio compliant, ASIO/WDM for Windows

Add-ons

DEEP Preamps: Tube Stage
DEEP Compressors: Opto, 16T, 16VU, PeakLimiter76, Mighty, OptTronik, Bus
DEEP GEQ’s: Proportional-Q, DiGi-GEQ, Hybrid
RackFX Units: De-Esser, DynEQ4, MultiBD3, MultiBD4, Bucket Brigade, Echo, Hypabass

ข้อมูล

Allen & Heath SQ-Rack

สัมผัสสุดยอดคุณภาพเสียงและความสามารถในการทำงานร่วมกับระบบอื่น ๆ อย่างไร้รอยต่อด้วย Allen & Heath SQ-Rack มิกเซอร์ดิจิตอลแบบติดตั้งบนแร็คขนาด 48 ช่องสัญญาณ โซลูชันแร็คขนาด 4U อันทรงพลังนี้มาพร้อมกับหัวใจหลัก XCVI 96kHz อันเลื่องชื่อ มอบคุณภาพเสียงที่บริสุทธิ์พร้อมค่า Latency ที่ต่ำมาก ไม่ว่าคุณจะติดตั้งระบบเสียงในสถานที่จัดงาน สร้างระบบมอนิเตอร์หูฟัง หรือยกระดับวงดนตรีทัวร์ของคุณไปอีกขั้น SQ-Rack ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของมืออาชีพด้านเสียงที่พิถีพิถัน

เสียงบริสุทธิ์ 96kHz พร้อมปรีแอมป์ไมโครโฟนขั้นสูง

หัวใจหลัก XCVI FPGA 96kHz ของ SQ-Rack ให้ช่องสัญญาณอินพุต 48 ช่องสัญญาณ มิกซ์ไปยังบัส LR หลัก และเอาต์พุตมิกซ์สเตอริโอ 12 ช่องสัญญาณ ทำให้มั่นใจได้ถึงความสมบูรณ์ของเสียงที่ยอดเยี่ยม คุณจะสามารถจับทุกรายละเอียดเสียงผ่านปรีแอมป์ไมโครโฟนที่ควบคุมแบบดิจิทัลและเรียกคืนการตั้งค่าได้อย่างสมบูรณ์ ซึ่งมีเกนสูงสุด +60dB และไฟ Phantom 48V ตามมาตรฐานอุตสาหกรรม ด้วยสวิตช์แพด -20dB ที่สามารถจัดการสัญญาณแรงถึง +30dBu ปรีแอมป์เหล่านี้จึงมอบความคมชัดและ Headroom ที่เหนือกว่า

การเชื่อมต่อที่เหนือชั้นด้วยระบบ Everything I/O

เชื่อมต่อ SQ-Rack เข้ากับระบบของคุณได้อย่างราบรื่นด้วยตัวเลือกอินพุต/เอาต์พุตอะนาล็อกและดิจิตอลที่หลากหลาย พอร์ต SLink ในตัวเครื่องให้การเชื่อมต่อ AoIP อัจฉริยะ ช่วยให้คุณขยายอินพุตและเอาต์พุตโดยใช้ระบบ Everything I/O อันเลื่องชื่อของ Allen & Heath ผ่านสายดิจิตอล Snake เพียงเส้นเดียว สิ่งนี้จะปลดล็อกการควบคุมปรีแอมป์จากระยะไกล การเชื่อมต่อโดยตรงกับระบบมิกซ์ส่วนตัวของ Allen & Heath และการทำงานร่วมกับมิกเซอร์อื่น ๆ ที่เข้ากันได้

การขยายระบบที่ยืดหยุ่นด้วยการ์ดเสริมและการบันทึกผ่าน USB

ยกระดับระบบของคุณไปอีกขั้นด้วยการติดตั้งการ์ดเสริมในพอร์ต I/O ของ SQ-Rack การรองรับ Dante, Waves, MADI และ SLink เพิ่มเติมจะเปิดโอกาสให้กับการกำหนดเส้นทางและการประมวลผลสัญญาณดิจิตอลแบบหลายช่องสัญญาณ คุณยังสามารถเชื่อมต่อโดยตรงกับคอมพิวเตอร์หรือไดรฟ์ผ่าน USB เพื่อการบันทึกและเล่น Multitrack ที่ง่ายดาย ทำให้ขั้นตอนการทำงานของคุณคล่องตัวยิ่งขึ้น

การใช้งานที่ง่ายดายด้วยการควบคุมผ่านหน้าจอสัมผัสและแอปพลิเคชัน

ด้วยการมุ่งเน้นไปที่ความรวดเร็วและความง่ายในการใช้งาน SQ-Rack จึงมีตัวเลือกการควบคุมที่ครอบคลุม หน้าจอสัมผัสสีขนาด 7 นิ้วและหน้าจอ Fader เฉพาะพร้อมฟังก์ชัน ‘sends on faders’ ช่วยให้คุณควบคุมทุกสิ่งได้เพียงปลายนิ้วสัมผัส จอแสดงผล SQ-Control ที่ปรับแต่งได้ช่วยให้การควบคุมมิกเซอร์ง่ายขึ้น เพื่อความยืดหยุ่นสูงสุด การควบคุมจากระยะไกลจึงเป็นเรื่องง่ายด้วยแอปพลิเคชัน SQ-MixPad, SQ-4You และ SQ-Control จากสมาร์ทโฟน แท็บเล็ต หรือคอมพิวเตอร์ของคุณ

คุณสมบัติ

48 ช่องสัญญาณอินพุต: ไมค์/ไลน์ XLR 16 ช่อง, สเตอริโอ TRS 1/4 นิ้ว 2 ช่อง, สเตอริโอ 3.5 มม. 1 ช่อง, เอาต์พุตดิจิตอล AES
บัสทั้งหมด 36 บัส: มิกซ์/กรุ๊ปสเตอริโอ 12 ช่อง + เมน, บัส PAFL, เอาต์พุตอะนาล็อกที่กำหนดได้ 14 ช่อง
การเชื่อมต่อที่ทรงพลัง: SLink สำหรับสัญญาณเสียงระยะไกล, ช่องเสียบการ์ดเสริมสำหรับ Dante/Waves/MADI
การควบคุมที่ใช้งานง่าย: หน้าจอสัมผัส 7 นิ้ว, ปุ่ม Softkeys 8 ปุ่ม, ปุ่มหมุน SoftRotaries 4 ปุ่ม, 6 เลเยอร์สำหรับ 96 ช่องสัญญาณ

สเปค

อินพุต (ไมค์/ไลน์)

ช่องต่ออินพุตไมค์/ไลน์: XLR บาลานซ์, เรียกคืนการตั้งค่าได้ทั้งหมด
ความไวอินพุต: -60 ถึง +0 dBu
สวิตช์แพด: -20 dB
เกนอะนาล็อก: 0 dB ถึง +60 dB, ปรับทีละ 1 dB
ระดับอินพุตสูงสุด: +30 dBu
อิมพีแดนซ์อินพุต: >5 kΩ
THD+N (Unity Gain 0dB): 0.002%, -92 dBu (20 Hz – 20 kHz, AES Direct Out @0 dBu 1 kHz)
THD+N (Mid Gain +30dB): 0.003%, -91 dBu (20 Hz – 20 kHz, AES Direct Out @-30 dBu INPUT 1 kHz)
ไฟ Phantom: +48V (+3V / -2V)

อินพุตไลน์สเตอริโอ

ช่องต่อ ST1, ST2: บาลานซ์, แจ็ค TRS 1/4 นิ้ว
ช่องต่อ ST3: อันบาลานซ์, มินิแจ็คสเตอริโอ 3.5 มม.
ความไวอินพุต (ST1, ST2 / ST3): Nominal +4 dBu ST1, ST2 / 0 dBu ST3
Trim: +/-24 dB
ระดับอินพุตสูงสุด (ST1, ST2 / ST3): +22 dBu / +18 dBu
อิมพีแดนซ์อินพุต: >7 kΩ

เอาต์พุต

ช่องต่อ XLR: บาลานซ์, XLR
ช่องต่อเอาต์พุต A และ B: บาลานซ์, แจ็ค TRS 1/4 นิ้ว
แหล่งสัญญาณ: กำหนดเส้นทางได้ (Patchable)
อิมพีแดนซ์เอาต์พุต: <75 Ω
ระดับเอาต์พุต Nominal: +4 dBu = 0 dB บนมิเตอร์
ระดับเอาต์พุตสูงสุด: +22 dBu
สัญญาณรบกวนเอาต์พุตคงเหลือ: -90 dBu (ปิดเสียง, 20 Hz – 20 kHz)

เอาต์พุตดิจิตอล AES

ช่องต่อ: XLR บาลานซ์, 2 ช่องสัญญาณ
อัตราการสุ่มตัวอย่าง: 96 kHz (ค่าเริ่มต้นเมื่อบายพาส SRC)
อัตราการสุ่มตัวอย่างเอาต์พุตที่สลับได้: 44.1 kHz / 48 kHz / 88.2 kHz / 96 kHz
ระดับเอาต์พุต: 2.5 Vpp บาลานซ์, ต่อกับ 110 Ω

การเชื่อมต่อ SLink

ช่องต่อ: Neutrik EtherCON (RJ45)
โหมด:
- dSnake Mode (อุปกรณ์ 48 kHz): 40 ช่องอินพุต, 20+40 (ME) ช่องเอาต์พุต
- DX Mode (อุปกรณ์ 96 kHz): 32 ช่องอินพุต, 32 ช่องเอาต์พุต
- GigaACE/GX Mode (อุปกรณ์ 96 kHz): 128 ช่องอินพุต, 128 ช่องเอาต์พุต

การประมวลผล

Dynamic Range: 112 dB
Frequency Response: +0/-0.5 dB 20 Hz – 20 kHz
Headroom: +18 dB
ระดับการทำงานภายใน: 0 dBu
THD+N (Mic/Line ไป Main L/R Out @Unity Gain): 0.006%, -84 dBu (20-20 kHz)
Latency: <0.7 ms (Local Mic Input ไป Main L/R)

คุณสมบัติทางกายภาพ

ขนาด:
- ตัวเครื่องเท่านั้น: 16.9″ x 8.4″ x 6.8″ (430 x 214 x 173 มม.)
- กล่องบรรจุ: 21.5″ x 13.8″ x 10.5″ (545 x 350 x 265 มม.)
น้ำหนัก:
- ไม่รวมบรรจุภัณฑ์: 12.8 lb (5.8 กก.)
- รวมบรรจุภัณฑ์: 17.7 lb (8 กก.)
แหล่งจ่ายไฟ:
- ไฟ Mains: 100-240V AC, 50/60Hz
- การใช้พลังงานสูงสุด: 75W

การควบคุม

หน้าจอสัมผัส: 7″ Capacitive, ความละเอียด 800 x 480, 24-bit RGB
ปุ่ม SoftKeys: 8
ปุ่มหมุน SoftRotarys: 4
Mute Groups / DCA Groups: 8 / 8
ระบบเครือข่าย: TCP/IP Ethernet สำหรับ MIDI และการควบคุม
MIDI: TCP/IP และ USB-B
สวิตช์เท้า: เดี่ยวหรือคู่, Momentary หรือ Latching

เครื่องมือเสียง

RTA: 2x 31-แบนด์ (สเตอริโอ) หรือ 61-แบนด์ (โมโน) 20–20 kHz
Signal Generator: กำหนดให้กับอินพุตหรือมิกซ์ใดก็ได้, สัญญาณไซน์/ไวท์/พิ้งค์/แบนด์พาสนอยส์
Talkback: อินพุตเฉพาะพร้อมเกน, แพด, ไฟ Phantom 48V และ HPF 12dB/oct ที่กำหนดได้
