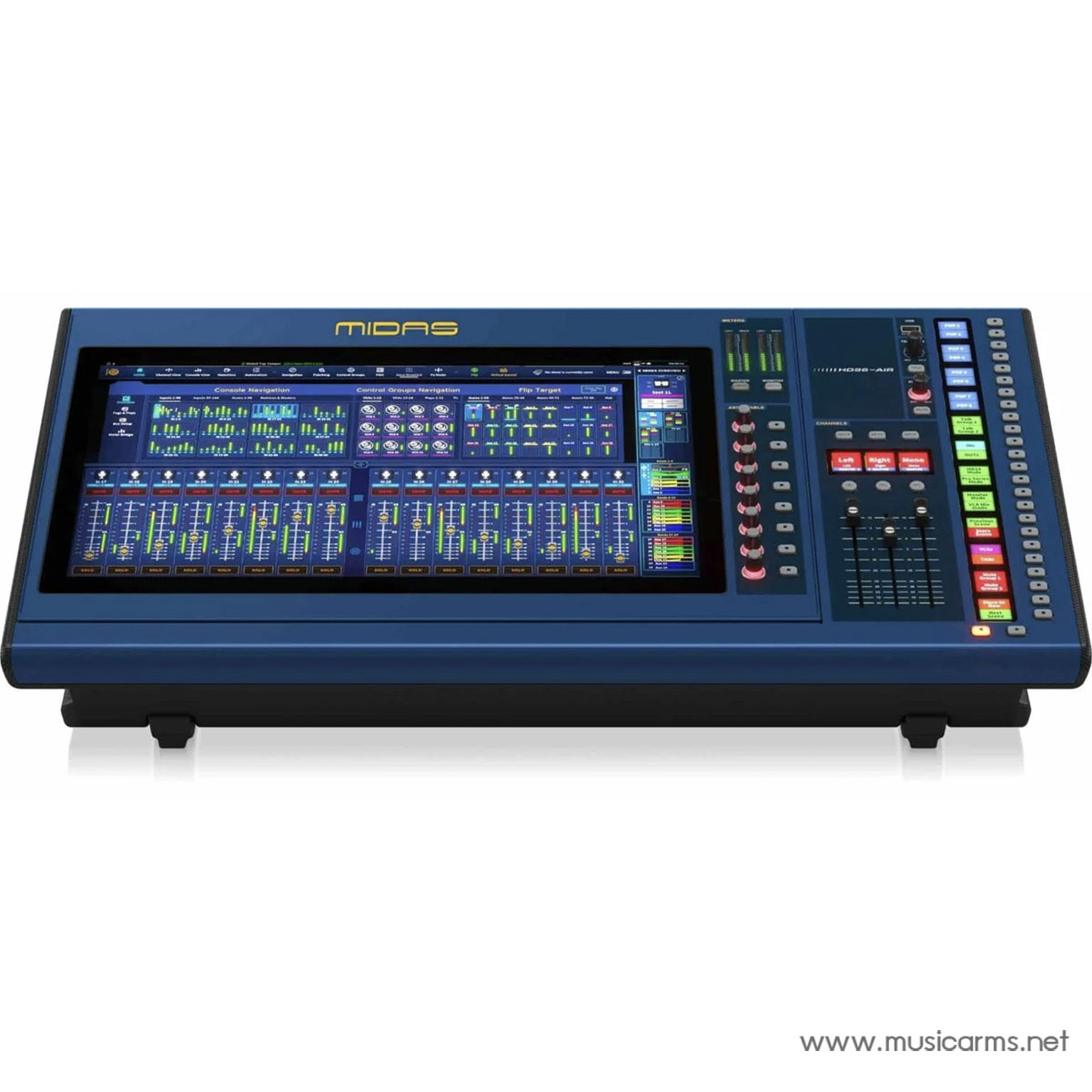

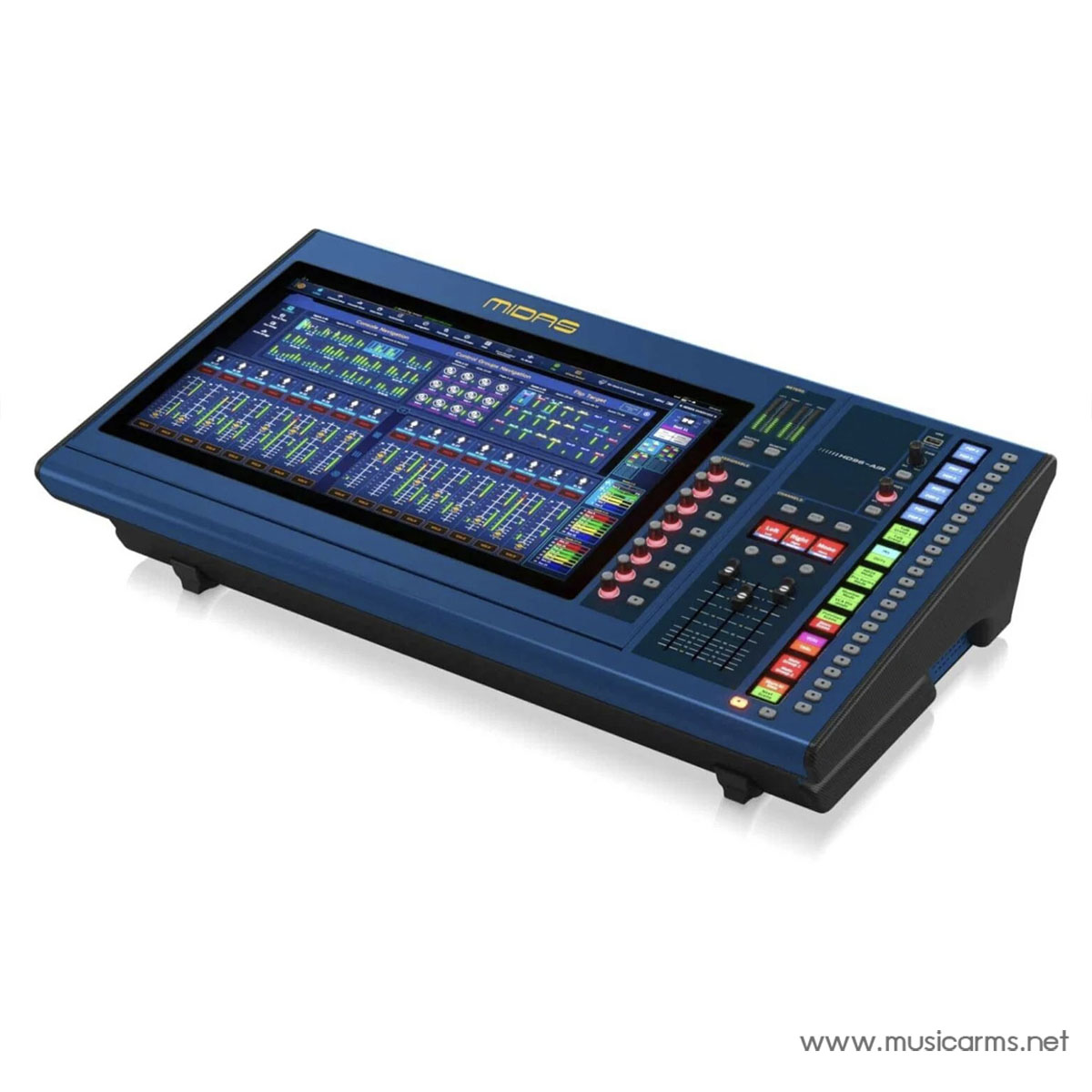

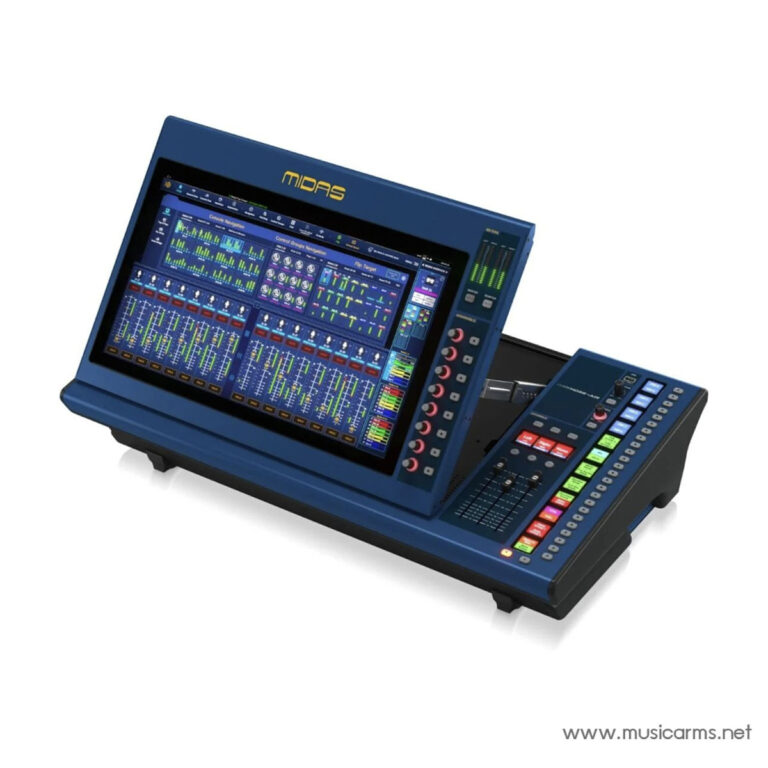

Midas HD96-AIR มิกเซอร์ดิจิตอลแร็ค รองรับ 144 อินพุต และ 120 เอาต์พุต

It boasts 144 simultaneous input channels, a 96 kHz sample rate, and 123 time-aligned and phase-coherent mix buses, offering sound engineers unparalleled control and precision. Its ergonomic 21-inch full-colour TFT display screen features capacitive touch sensing with an advanced multi-gesture user interface. The unit will also include 8 XLR inputs and outputs with award-winning Midas microphone preamplifiers.

The HD96-AIR will further support HyperMAC and AES50 networking, allowing for up to 480 inputs and 480 outputs at a 96 kHz sample rate, and include a dual network bridge format converter with up to 128 bidirectional channels and asynchronous sample rate conversion. As per the HD96, AIR will also offer 24 VCA (variable control association) groups, 24 POPulation groups, up to 48 assignable 1/3 octave Klark Teknik DN370 graphic equalisers, and up to 24 multi-channel digital signal processing effects engines.

There will be many more additional features built-in, including fully interpolated touch-sensitive controls and dual redundant auto-ranging universal switch-mode power supplies, however full specs will be provided once testing is completed.

• Live performance digital console with up to 144 simultaneous input channels and 96 kHz sample rate

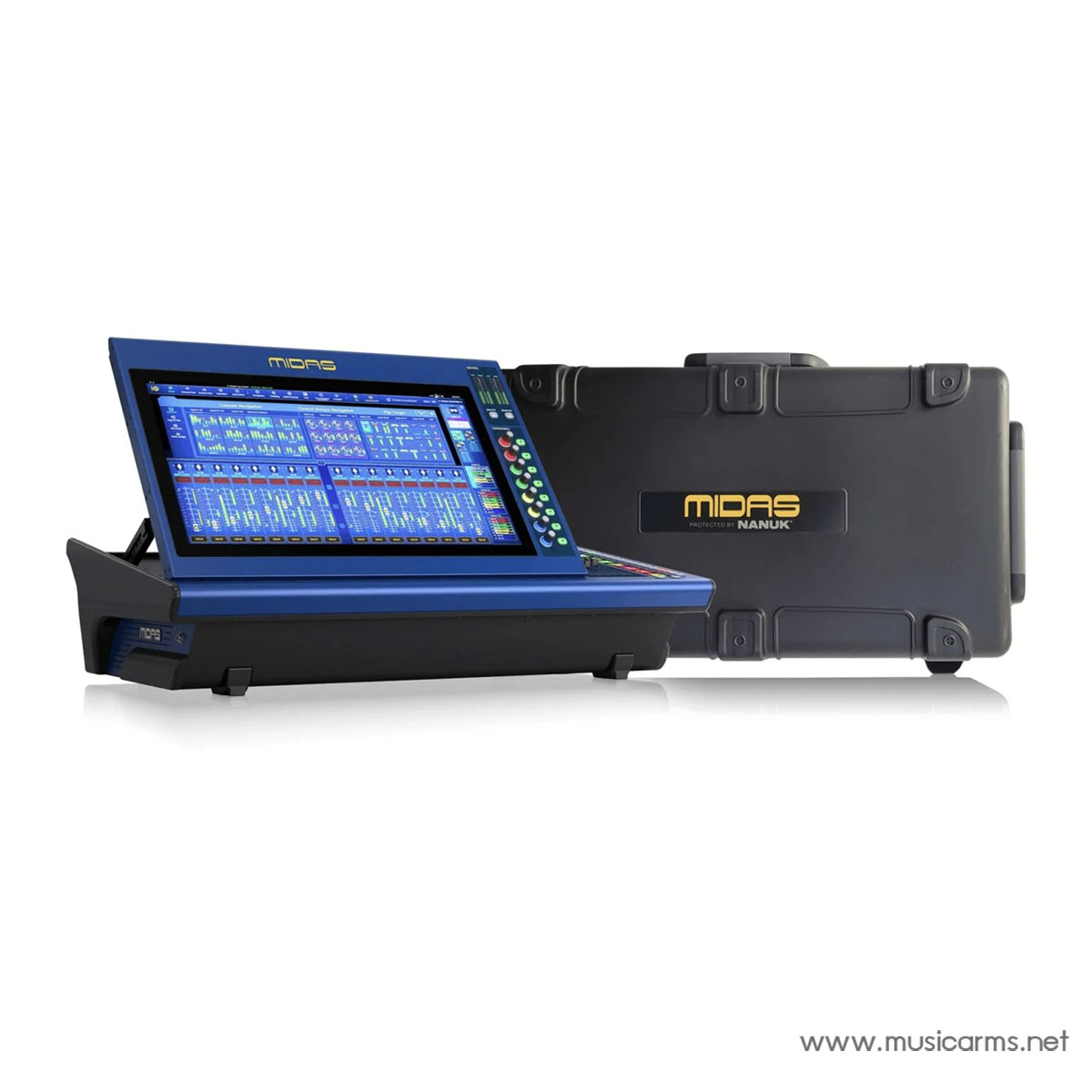

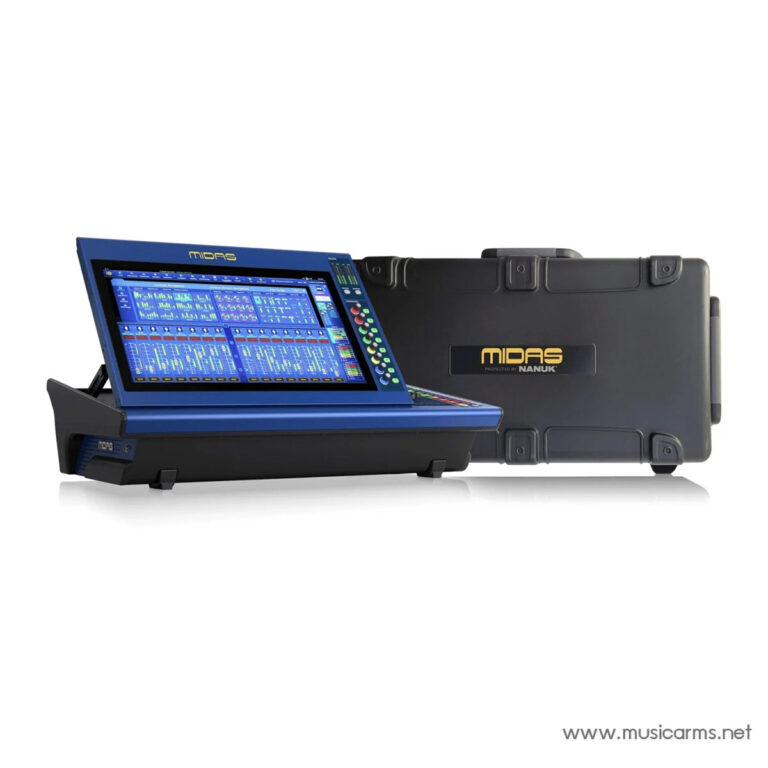

• Lightweight console in a flyable package+
• 123 time-aligned and phase-coherent mix buses
• 21″ full colour TFT, high-brightness screen with capacitive touch sensing
• Advanced and multi-gesture, touchscreen user interface
• Award-winning Midas microphone preamplifiers
• Dual HyperMAC and AES50 allows up to 480 inputs and outputs at 96 kHz sample rate
• Dual network bridge format converter with up to 128 Bidirectional Channels and asynchronous sample rate conversion

Processing

Connectors

Displays

Controls

การประมวลผลสัญญาณเสียง

คอนโซล MIDAS PRO1 ได้รับการออกแบบมาเพื่อการประมวลผลเสียงที่มีประสิทธิภาพสูงและยืดหยุ่น:

• ช่องสัญญาณอินพุตสำหรับการประมวลผล (Input processing channels): 144 flexi channels
  • Flexi channels หมายถึงช่องสัญญาณที่สามารถกำหนดค่าได้อย่างยืดหยุ่นเพื่อทำหน้าที่เป็นอินพุต ไมโครโฟน ไลน์ หรือแหล่งสัญญาณดิจิทัลต่างๆ ทำให้สามารถปรับแต่งระบบให้เข้ากับการใช้งานที่หลากหลาย
• ช่องสัญญาณเอาต์พุตสำหรับการประมวลผล (Output processing channels):
  • 96 flexi aux outputs
  • 24 matrices
  • Stereo bus
  • Mono bus
  • Flexi aux outputs ให้ความยืดหยุ่นในการสร้างมิกซ์เสริมสำหรับมอนิเตอร์ เอฟเฟกต์ หรือการส่งสัญญาณอื่นๆ ได้อย่างหลากหลาย
• การประมวลผลสัญญาณ (Signal processing): 64-bit floating point
  • ความแม่นยำในการประมวลผล 64 บิต floating point ช่วยให้ได้คุณภาพเสียงที่ดีเยี่ยม มี Dynamic Range ที่กว้าง และลดการผิดเพี้ยนของสัญญาณ
• A/D converter: 24-bit, 96 kHz และ 128 เท่า Over-sampling
• D/A converter: 24-bit, 96 kHz และ 128 เท่า Over-sampling
  • การแปลงสัญญาณคุณภาพสูงทั้งขาเข้าและขาออกช่วยรักษาความสมบูรณ์ของเสียง
• อัตราการสุ่มตัวอย่าง (Sampling frequency): 96 kHz
• ความหน่วง I/O (I/O latency) (จากอินพุตบนพื้นผิวถึงเอาต์พุต): 1.34 ms
  • ความหน่วงที่ต่ำเป็นพิเศษนี้สำคัญอย่างยิ่งสำหรับการแสดงสด เพื่อให้ผู้ใช้ได้รับประสบการณ์การควบคุมที่รวดเร็วและไม่มีความล่าช้าที่รับรู้ได้

การประมวลผลเสียงอินพุต

MIDAS PRO1 มีชุดเครื่องมือที่ครอบคลุมสำหรับการปรับแต่งสัญญาณเสียงอินพุต:

• ฟิลเตอร์ High-pass และ Low-pass แบบ Dual-slope: เพื่อควบคุมความถี่ต่ำและสูงได้อย่างละเอียด
• การควบคุมฟิลเตอร์ True phase: ช่วยให้สามารถผสมสัญญาณเสียงต่างๆ เข้าด้วยกันได้อย่างราบรื่น โดยรักษาสมดุลของเฟสที่สำคัญ
• Parametric EQ 4 แบนด์พร้อม 3 โหมด Shelf: ให้ความยืดหยุ่นในการปรับแต่งโทนเสียงของแต่ละช่องสัญญาณ
• Input compressors 4 โหมดสร้างสรรค์: สำหรับการควบคุม Dynamic Range ของสัญญาณ
• Input gates หรือ ducker: เพื่อลดเสียงรบกวนหรือสร้างเอฟเฟกต์การลดระดับเสียงอัตโนมัติ
• จุด Insert เปิด/ปิด พร้อมการเปลี่ยนลำดับการประมวลผล: ช่วยให้สามารถเชื่อมต่ออุปกรณ์ภายนอกหรือเอฟเฟกต์ภายในและกำหนดลำดับการประมวลผลได้อย่างอิสระ
• Direct output พร้อมระดับที่ปรับได้และจุดเลือกการประมวลผล: สำหรับการส่งสัญญาณจากจุดต่างๆ ในเส้นทางสัญญาณไปยังเอาต์พุตโดยตรง
• โหมด Aux return ที่ชดเชยความหน่วง (Delay-compensated aux return mode) บนอินพุต: ช่วยให้มั่นใจว่าการส่งและรับสัญญาณ Aux กลับมาจะอยู่ในเฟสและสอดคล้องกัน แม้มีการประมวลผลเพิ่มเติม
• 5 x Tap-off points ต่อการส่งหนึ่งครั้ง: ช่วยให้สามารถแยกสัญญาณจากจุดต่างๆ ในเส้นทางสัญญาณไปยัง Aux sends ได้อย่างยืดหยุ่น

การประมวลผลเสียงเอาต์พุต

คอนโซลยังมีคุณสมบัติการประมวลผลสำหรับช่องสัญญาณเอาต์พุต:

• Output Parametric EQ 4 แบนด์พร้อมตัวเลือก shelving/HP/LP: สำหรับการปรับแต่งเสียงในช่องสัญญาณเอาต์พุต
• Output dynamics 4 โหมดสร้างสรรค์: สำหรับการควบคุม Dynamic Range ของเอาต์พุต
• จุด Insert เปิด/ปิด พร้อมการเปลี่ยนลำดับการประมวลผล: เช่นเดียวกับอินพุต สามารถใช้เอฟเฟกต์ภายนอกหรือภายในที่จุดต่างๆ ในเส้นทางสัญญาณเอาต์พุต
• Direct input พร้อมระดับที่ปรับได้และจุด Tap-off การประมวลผล: สำหรับการรับสัญญาณโดยตรงและกำหนดจุด Tap-off สำหรับการประมวลผล

การควบคุมการผสมและระบบอัตโนมัติ

MIDAS PRO1 มีฟังก์ชันการช่วยในการผสมเสียงที่ช่วยให้การทำงานมีประสิทธิภาพมากขึ้น:

• 12 Talk groups: สำหรับการสื่อสารภายในทีม
• 12 Mute groups: สำหรับการปิดเสียงหลายช่องสัญญาณพร้อมกันอย่างรวดเร็ว
• 24 Surface POPulation groups: กลุ่มช่องสัญญาณที่ผู้ใช้กำหนดเพื่อเข้าถึงได้อย่างรวดเร็วบนพื้นผิวควบคุม
• 24 VCA associated population groups: กลุ่มช่องสัญญาณที่เชื่อมโยงกับ VCA เพื่อการควบคุมระดับเสียงหลายช่องพร้อมกัน
• Scene snapshot automation: ระบบอัตโนมัติที่สามารถบันทึกและเรียกคืนการตั้งค่าคอนโซลทั้งหมดได้อย่างรวดเร็ว

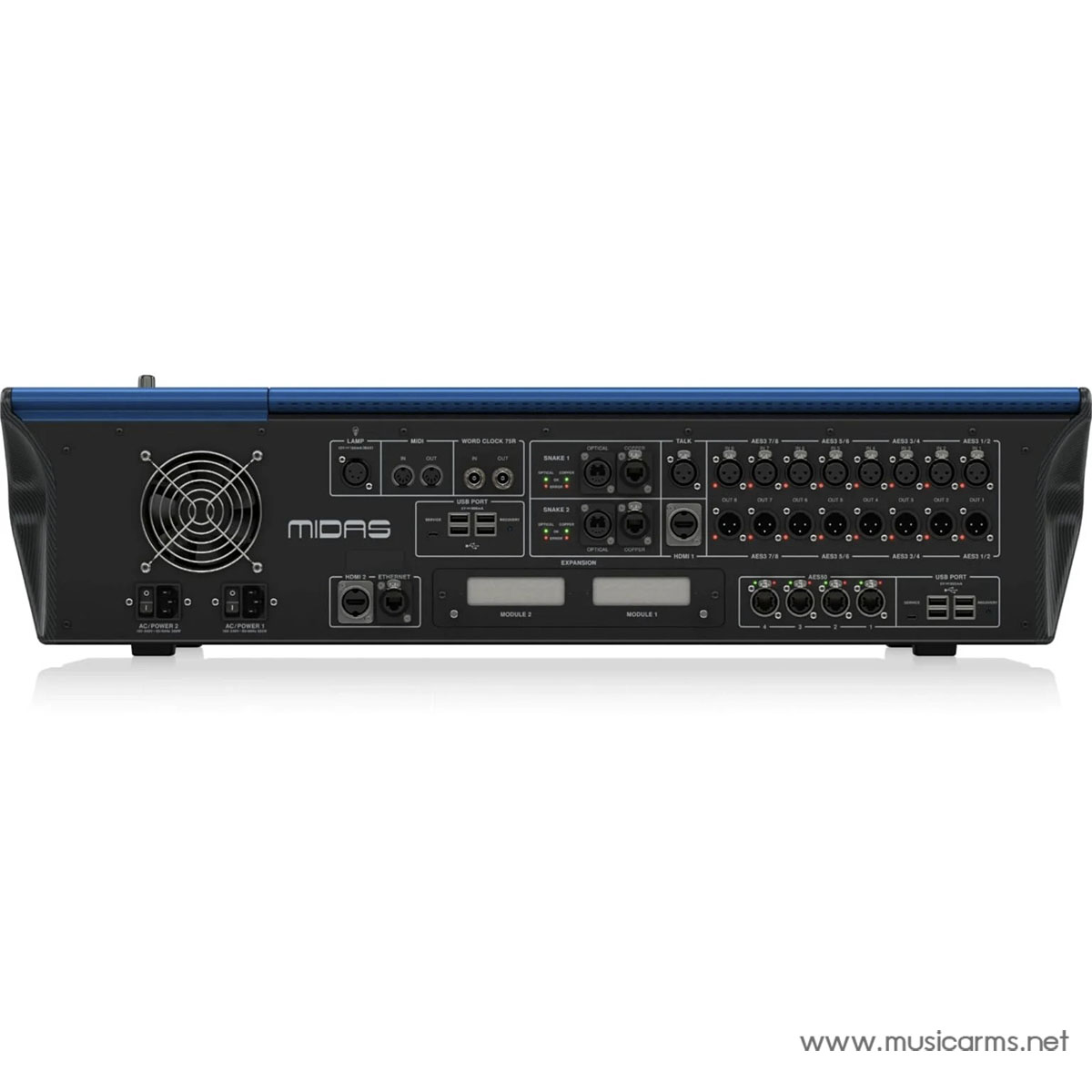

การเชื่อมต่อ

คอนโซลมีตัวเชื่อมต่อที่หลากหลายเพื่อรองรับการตั้งค่าระบบเสียงที่ซับซ้อน:

• Midas microphone preamplifier: 8 x XLR balanced
• Balanced outputs: 8 x XLR balanced
• Talk connector: 1 x XLR balanced
• Headphone connector: 2 x ¼″ TRS (stereo)
• พอร์ต AES50 (Klark Teknik SuperMAC, 100 Mbit/s): 4 พอร์ต
• Snake (ทองแดง): 2 x HyperMac (เสียงดิจิทัลแบบสองทิศทาง 192 ช่อง) บน Ethercon XLR
• Snake (ใยแก้วนำแสง): 2 x HyperMac (เสียงดิจิทัลแบบสองทิศทาง 192 ช่อง) บน Opticon XLR
  • HyperMAC เป็นเทคโนโลยีเครือข่ายเสียงดิจิทัลที่มีแบนด์วิดธ์สูงเป็นพิเศษ ซึ่งให้การเชื่อมต่อที่เสถียรและมีช่องสัญญาณจำนวนมากผ่านสายทองแดงหรือใยแก้วนำแสง
• CM1 expansion slots: 2 x slots (สำหรับโมดูล CM1 สำหรับ AES50, DANTE, MADI และ USB)
  • ช่องเสียบขยาย CM1 ช่วยเพิ่มความสามารถในการเชื่อมต่อกับมาตรฐานเครือข่ายเสียงดิจิทัลอื่นๆ ได้หลากหลาย
• Word clock IN/OUT: BNC (รองรับระดับ TTL, คลื่นสี่เหลี่ยม 96 kHz, อิมพีแดนซ์ 75 โอห์ม)
• External (Ethernet) connector: Ethercon XLR
• Monitor output: 2 x HDMI (รองรับความละเอียด 1920 x 1080p 59.94Hz/60Hz 16:9 และ 720 x 480p 59.94Hz/60Hz 16:9)
• IEC mains socket with power switch: 2 ชุด

จอแสดงผลและส่วนควบคุม

• จอแสดงผล (Display screen): LCD ความสว่างสูงขนาด 21 นิ้ว ความละเอียด 1920 x 1080 px แบบจอสัมผัสแบบ capacitive ที่รองรับการสัมผัสพร้อมกันสูงสุด 10 จุด
• Output meters (จำนวน 2): 20 ส่วนแสดงระดับ -36 dBu ถึง +21 dBu
• Custom controls:
  • Talk
  • Talk gain min to max
