Midas PROX-CC-TP มิกเซอร์ดิจิตอล 96kHz รองรับ 168 อินพุต
ราคา : 1,460,000 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
วีดีโอ
Description

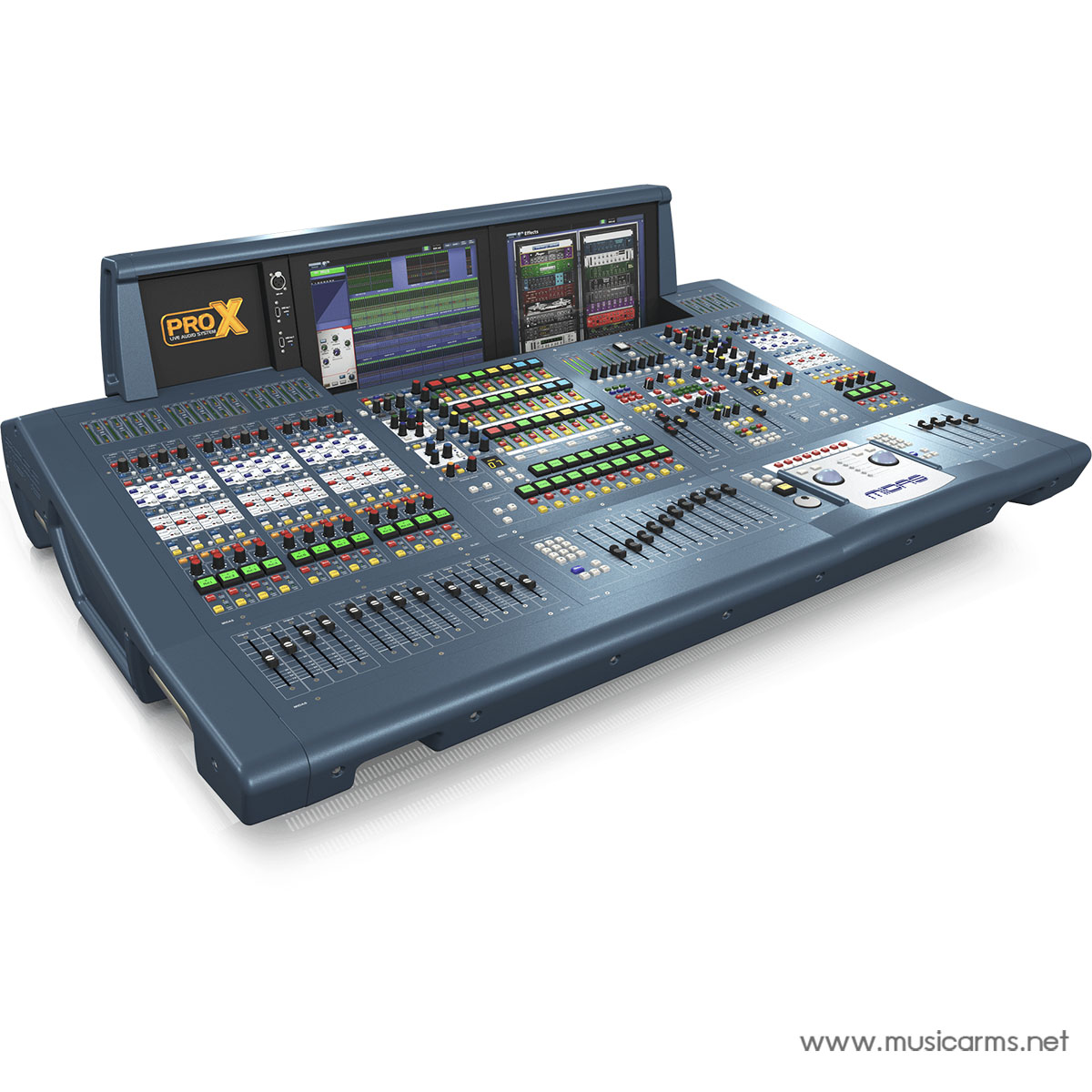

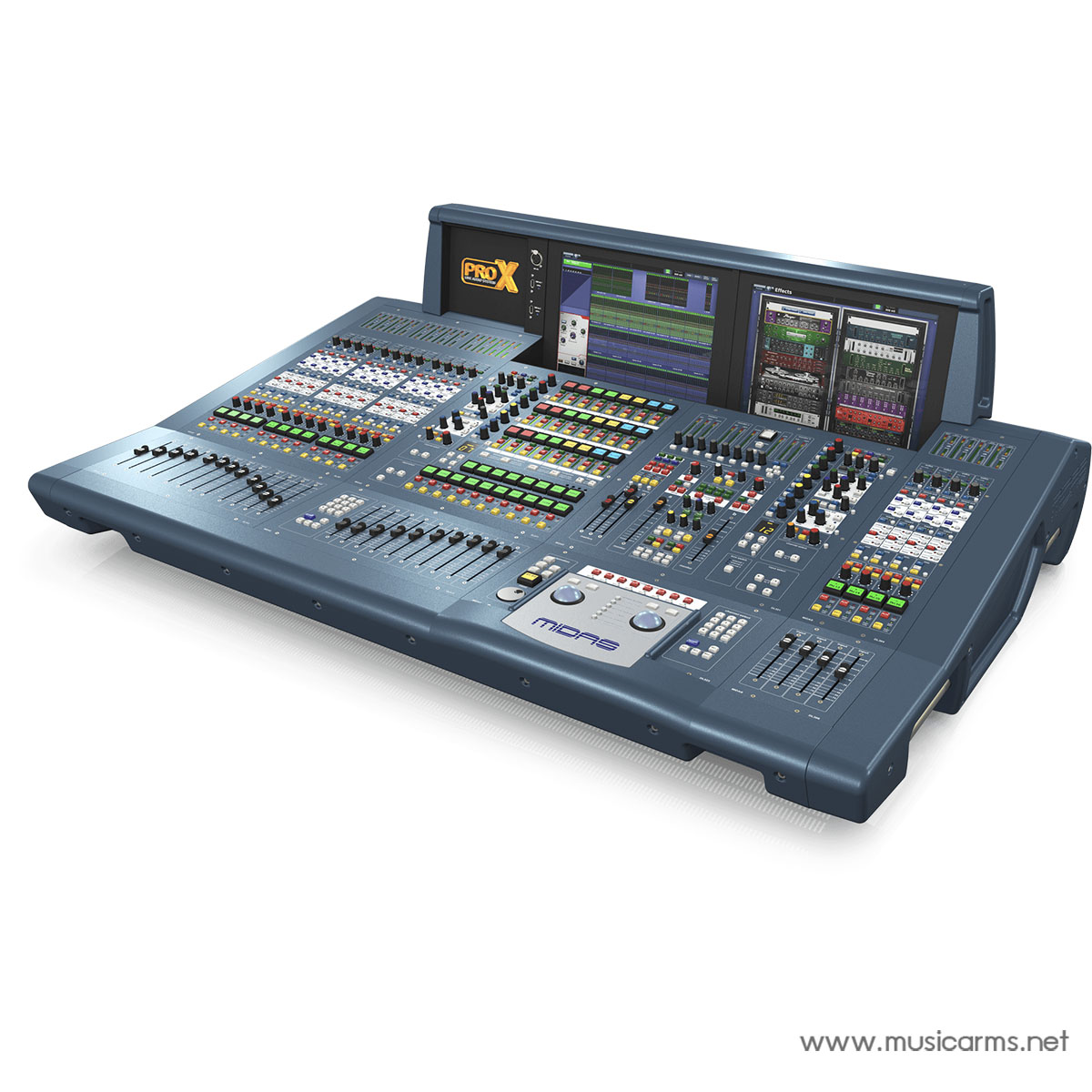

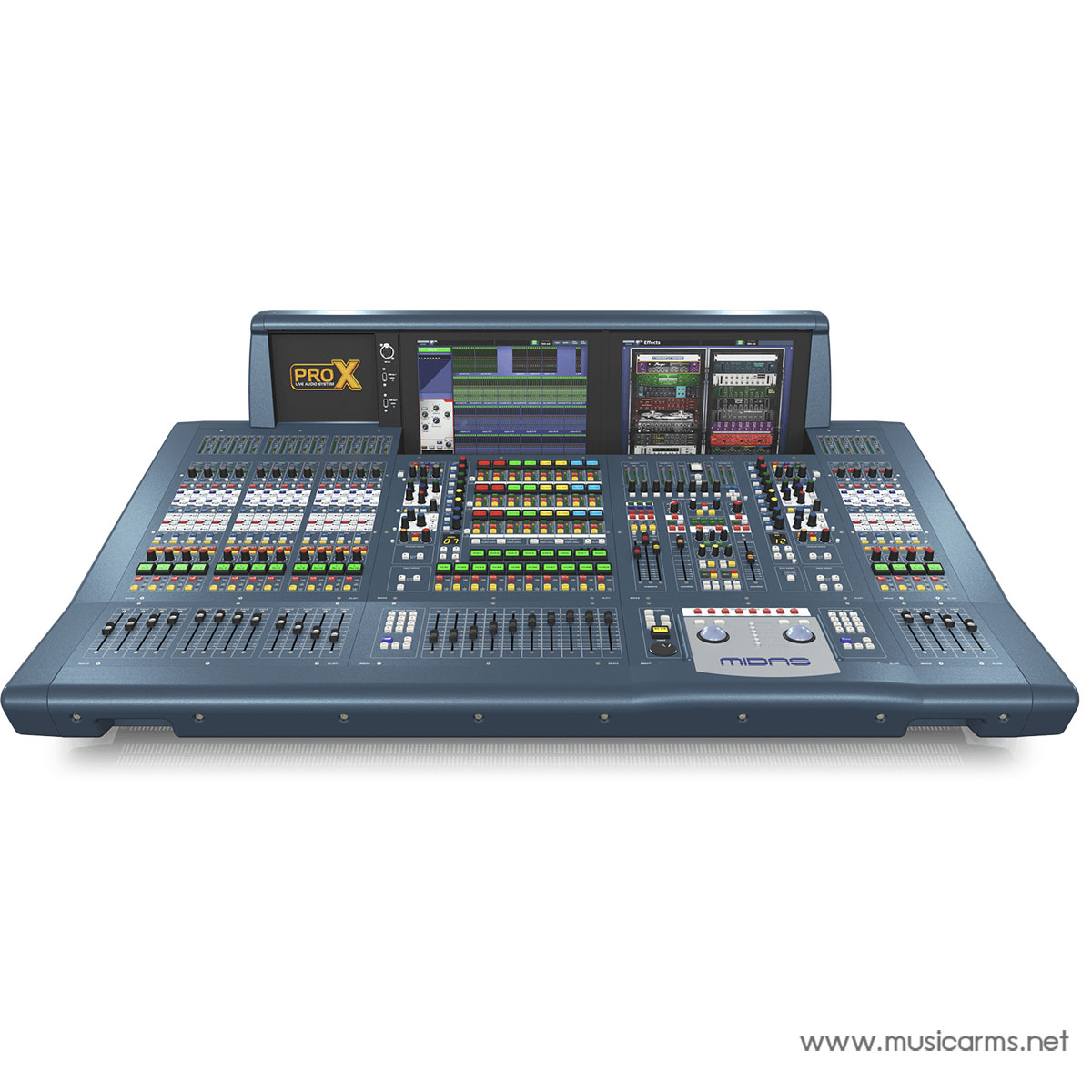

PRO SERIES PRO X-CC-TP
The Midas PRO Series family moves up a gear with the PRO X control centre and the industry-changing NEUTRON Audio System Engine. Featuring 168 simultaneous input channels and 99 time-aligned and phase-coherent mix buses, the PRO X sets a new performance benchmark in high-profile live sound applications and is a truly impressive digital control surface for the engineer whose very livelihood depends on both unparalleled functionality and reliability. Like all PRO Series consoles, the PRO X features managed latency and 40 bit floating point processing precision.
HyperMAC and AES50 audio networking technologies allow the PRO X to dynamically assign up to 288 inputs and 294 outputs at 96 kHz sampling rate to any of its input channels and bus outputs on a scene-by-scene basis. This high level of connectivity, coupled with the large channel and bus counts, makes the PRO X equally at home in theatres and symphony halls as it is in live concert touring, outside broadcast and music festivals.
Digital Audio Networking
SuperMAC (AES50-Compliant) and HyperMAC digital audio networking technologies from Klark Teknik simultaneously provide high channel counts, ultra low and deterministic latencies, sample-synchronous and phase-aligned networked clock distribution, error detection, network redundancy, and ease of deployment and use – to meet the demanding requirements of live concert touring.
The PRO X HyperMAC router provides a dual redundant snake connection to the NEUTRON Audio System Engine over optical fibre and copper with a bandwidth of 192 bidirectional channels of 96 kHz 24 bit digital audio, up to a distance of 500 m with optical fibre or 100 m with CAT5/5e cable.
PRO X is compatible with all Midas PRO Series digital I/O units, as well as with any other 96 kHz-enabled AES50-equipped devices. Multiple PRO Series consoles can be connected together to create either larger mixing systems, or multiple discrete mixing consoles can share a common resource of networked and distributed I/O interfaces..

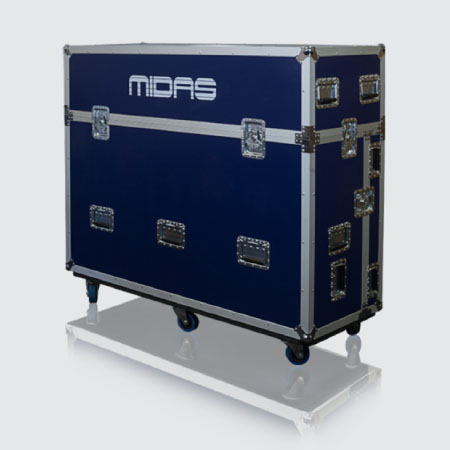

Touring Grade Road Case
Rugged and built to last, the PRO X Touring Pack includes a PRO369-RC Road Case, constructed from rigid marine grade plywood and durable aluminium extrusions. Dual load-bearing spigots that couple the weight of the console chassis directly into the road case and composite density foam provide internal support and superior protection in transit, night after night, city after city.
- Live performance digital console control centre with up to 168 simultaneous inputs
- 99 time-aligned and phase-coherent mix buses
- HyperMAC and AES50 networking allows up to 288 inputs and 294 outputs @ 96 kHz Sample Rate
- Touring grade road case featuring marine grade plywood, aluminium extrusions and composite density protective foam
- HyperMAC router with 192 bidirectional channels over copper and optical fibre
- Provides dual redundant snake connection to the NEUTRON Audio System Engine
- Snake connections up to 500 m with optical fibre or 100 m with CAT5/5e cable
- 10 VCA (variable control association) and 8 POPulation groups
- 36 assignable 1⁄3 octave KLARK TEKNIK DN370 graphic equalisers
- Up to 40 simultaneous multi-channel digital signal processing effects algorithms
- 29 Midas PRO motorised 100 mm faders
- 2 daylight viewable 15″ full colour TFT display screens
- Fully interpolated touch sensitive controls
- Optional wireless remote control with Midas MIXTENDER App for iPad
- Three bay auto-ranging universal switch-mode power supply with N+1 redundancy
Specification
System Specifications
| Sampling rate | 96kHz |
| Latency delay | <2 ms (Input to Master output with no latency compensation) |
| Dynamic range | 110 dB, 22 Hz to 22 kHz |
| Maximum voltage gain | 80 dB, Inputs to Subgroups and Masters 86 dB, Inputs to Aux and Matrix |
| Crosstalk | -100 dB physically adjacent input channels |
| Fader/pan cut off | -100 dB |
| Frequency Response | 0 dB to -1.0 dB, 20 Hz to 20 kHz |
| Gain Error @ 1kHz | ±1.0 dB |
Input CMRR
| 0 dB gain | -80 dB |
| +40 dB gain | -90 dB |
Distortion @ 0 dBu
| 0 dB gain | 0.01% |
| +40 dB gain | 0.03% |
Distortion @ +20 dBu
| 0 dB gain | 0.03% |
| +40 dB gain | 0.03% |
Noise Floor
| 0 dB gain | -89 dBu, 22 Hz to 22 kHz (unweighted) |
| +40 dB gain | -87 dBu, 22 Hz to 22 kHz (unweighted) |
Equivalent Input Noise (EIN)
| 0 dB gain | -89 dBu, 22 Hz to 22 kHz (unweighted) |
| +40 dB gain | -127 dBu, 22 Hz to 22 kHz (unweighted) |
Dynamic Range
| 0 dB gain | 110 dB, 22 Hz to 22 kHz (unweighted) |
| +40 dB gain | 108 dB, 22 Hz to 22 kHz (unweighted) |
Analogue Audio System Inputs
| Mic/Line Inputs | |
| Talk Mic Input | |
| Talk Back Input |
Analogue Audio System Outputs
| Line Outputs | |
| Monitor Outputs | |
| Assignable Outputs | |
| Talk Output | |
| Headphone Output |
Digital Audio System Inputs and Outputs
| AES3 Inputs | |
| AES3 Outputs | |
| AES50 Audio | |
| Snake (Copper) | |
| Snake (Fibre) | |
| Ethernet Control Data | |
| Word Clock Input | |
| Word Clock Output | |
| AES3 Sync Input | |
| AES3 Sync Output |
Other Interfaces
| External Ethernet Tunnel | |
| Screen Outputs | |
| KVM Inputs | |
| USB Interface | |
| MIDI Interface | |
| Displays |
Power
| Power Supplies | |
| Power Consumption |
Physical
| Dimensions | 1365 mm wide x 940 mm deep x 434 mm high (53.7″ x 37.0″ x 17.1″) |
| Net weight | 120 kg (264 lbs) |
| Operating temperature range | +5°C to +40°C |
| Storage temperature range | -20°C to +60°C |
ข้อมูล
Midas PROX-CC-TP
Midas PRO SERIES PRO X-CC-TP: ศูนย์ควบคุมสำหรับมืออาชีพ
Midas PRO Series ก้าวไปอีกขั้นด้วย PRO X ศูนย์ควบคุมและ NEUTRON Audio System Engine ที่พลิกโฉมอุตสาหกรรม ด้วยความสามารถในการรองรับช่องสัญญาณอินพุตพร้อมกันถึง 168 ช่อง และมิกซ์บัสที่จัดเรียงเวลาและเฟสอย่างแม่นยำถึง 99 ช่อง PRO X ได้สร้างมาตรฐานใหม่ด้านประสิทธิภาพสำหรับงานเสียงไลฟ์ซาวด์ขนาดใหญ่ และเป็นดิจิทัลคอนโทรลเซอร์เฟซที่น่าประทับใจอย่างแท้จริงสำหรับวิศวกรที่ต้องพึ่งพาทั้งฟังก์ชันการทำงานที่ไม่มีใครเทียบและเสถียรภาพที่เชื่อถือได้ เช่นเดียวกับคอนโซล PRO Series ทั้งหมด PRO X โดดเด่นด้วยการจัดการค่าความหน่วง (latency) และการประมวลผลแบบจุดลอยตัว 40 บิตที่แม่นยำ
เทคโนโลยีเครือข่ายเสียง HyperMAC และ AES50 ช่วยให้ PRO X สามารถกำหนดช่องสัญญาณอินพุตได้สูงสุด 288 ช่อง และเอาต์พุต 294 ช่องที่อัตราการสุ่มตัวอย่าง 96 kHz ไปยังช่องสัญญาณอินพุตและบัสเอาต์พุตใดๆ ได้แบบไดนามิกในแต่ละซีน การเชื่อมต่อระดับสูงนี้ ควบคู่ไปกับจำนวนช่องสัญญาณและบัสที่มาก ทำให้ PRO X เหมาะสมอย่างยิ่งกับการใช้งานในโรงละคร, โรงแสดงซิมโฟนี, ทัวร์คอนเสิร์ตสด, การถ่ายทอดนอกสถานที่ และเทศกาลดนตรีต่างๆ
ระบบเครือข่ายเสียงดิจิทัล
เทคโนโลยีเครือข่ายเสียงดิจิทัล SuperMAC (AES50-Compliant) และ HyperMAC จาก Klark Teknik พร้อมกันนี้ยังให้จำนวนช่องสัญญาณสูง, ค่าความหน่วงต่ำมากและคงที่, การกระจายสัญญาณนาฬิกาแบบซิงโครนัสและเฟสตรงกันทั่วทั้งเครือข่าย, การตรวจจับข้อผิดพลาด, การสำรองเครือข่าย (redundancy), และความง่ายในการติดตั้งและใช้งาน เพื่อตอบสนองความต้องการที่ท้าทายของการทัวร์คอนเสิร์ตสด
เราเตอร์ PRO X HyperMAC มีการเชื่อมต่อแบบ Dual Redundant Snake ไปยัง NEUTRON Audio System Engine ผ่านสายใยแก้วนำแสงและสายทองแดง ด้วยแบนด์วิดธ์ 192 ช่องสัญญาณสองทิศทางของเสียงดิจิทัล 96 kHz 24 บิต สามารถเชื่อมต่อได้ไกลถึง 500 เมตรด้วยสายใยแก้วนำแสง หรือ 100 เมตรด้วยสาย CAT5/5e
PRO X เข้ากันได้กับหน่วย I/O ดิจิทัล Midas PRO Series ทั้งหมด รวมถึงอุปกรณ์อื่นๆ ที่รองรับ AES50 และ 96 kHz คอนโซล PRO Series หลายตัวสามารถเชื่อมต่อเข้าด้วยกันเพื่อสร้างระบบมิกซ์เสียงที่ใหญ่ขึ้น หรือคอนโซลมิกซ์เสียงแบบแยกส่วนหลายตัวสามารถใช้ทรัพยากร I/O แบบเครือข่ายและกระจายร่วมกันได้
เคสทัวร์ริ่งเกรด
PRO X Touring Pack มาพร้อมกับ PRO369-RC Road Case ที่แข็งแรงทนทาน สร้างจากไม้อัดเกรดเรือเดินทะเลและอลูมิเนียมอัลลอยด์ที่ทนทาน มีเดือยรองรับน้ำหนักคู่ที่ช่วยถ่ายเทน้ำหนักของตัวคอนโซลไปยังเคสโดยตรง และโฟมความหนาแน่นผสมผสานที่ให้การรองรับภายในและการป้องกันที่เหนือกว่าระหว่างการขนส่ง ในแต่ละคืน แต่ละเมือง
คุณสมบัติหลัก
- ศูนย์ควบคุมดิจิทัลสำหรับงานแสดงสด รองรับอินพุตพร้อมกันสูงสุด 168 ช่อง
- 99 มิกซ์บัส ที่จัดเรียงเวลาและเฟสอย่างแม่นยำ
- เครือข่าย HyperMAC และ AES50 รองรับอินพุตสูงสุด 288 ช่อง และเอาต์พุต 294 ช่องที่อัตราการสุ่มตัวอย่าง 96 kHz
- เคสทัวร์ริ่งเกรด สร้างจากไม้อัดเกรดเรือเดินทะเล, อลูมิเนียมอัลลอยด์ และโฟมป้องกันความหนาแน่นผสมผสาน
- เราเตอร์ HyperMAC พร้อม 192 ช่องสัญญาณสองทิศทางผ่านสายทองแดงและใยแก้วนำแสง
- การเชื่อมต่อ Dual Redundant Snake ไปยัง NEUTRON Audio System Engine
- การเชื่อมต่อ Snake ไกลสูงสุด 500 ม. ด้วยสายใยแก้วนำแสง หรือ 100 ม. ด้วยสาย CAT5/5e
- 10 กลุ่ม VCA (Variable Control Association) และ 8 กลุ่ม POPulation
- 36 กราฟิกอีควอไลเซอร์ KLARK TEKNIK DN370 แบบ 1/3 อ็อกเทฟที่สามารถกำหนดได้
- อัลกอริทึมเอฟเฟกต์การประมวลผลสัญญาณดิจิทัลหลายช่องสัญญาณ พร้อมกันสูงสุด 40 รายการ
- 29 เฟดเดอร์มอเตอร์ Midas PRO ขนาด 100 มม.
- 2 จอแสดงผล TFT สีเต็มรูปแบบ ขนาด 15 นิ้ว ที่มองเห็นได้ชัดเจนในเวลากลางวัน
- การควบคุมแบบสัมผัส ที่มีการทำงานราบรื่น (Fully Interpolated)
- การควบคุมไร้สายเสริม ด้วย Midas MIXTENDER App สำหรับ iPad
- ชุดจ่ายไฟแบบสวิตช์โหมดอัตโนมัติ 3 ช่อง พร้อมการสำรอง N+1
สเปค
ประสิทธิภาพเสียง
- อัตราการสุ่มตัวอย่าง: 96kHz
- ความหน่วง (Latency Delay): น้อยกว่า 2 มิลลิวินาที (จากอินพุตถึงเอาต์พุตหลัก โดยไม่มีการชดเชยความหน่วง)
- ช่วงไดนามิก (Dynamic Range): 110 dB, ในช่วงความถี่ 22 Hz ถึง 22 kHz
- อัตราขยายแรงดันไฟฟ้าสูงสุด (Maximum Voltage Gain):
- 80 dB: จากอินพุตไปยัง Subgroups และ Masters
- 86 dB: จากอินพุตไปยัง Aux และ Matrix
- สัญญาณรบกวนข้ามช่อง (Crosstalk): -100 dB สำหรับช่องสัญญาณอินพุตที่อยู่ติดกัน
- การตัดสัญญาณของเฟดเดอร์/แพน (Fader/Pan Cut Off): -100 dB
- การตอบสนองความถี่ (Frequency Response): 0 dB ถึง -1.0 dB, ในช่วง 20 Hz ถึง 20 kHz
- ข้อผิดพลาดของอัตราขยายที่ 1kHz (Gain Error @ 1kHz):
- อัตราส่วนการปฏิเสธโหมดร่วมของอินพุต (Input CMRR):
- ที่อัตราขยาย 0 dB: -80 dB
- ที่อัตราขยาย +40 dB: -90 dB
- ความบิดเบือนที่ 0 dBu (Distortion @ 0 dBu):
- ที่อัตราขยาย 0 dB: 0.01%
- ที่อัตราขยาย +40 dB: 0.03%
- ความบิดเบือนที่ +20 dBu (Distortion @ +20 dBu):
- ที่อัตราขยาย 0 dB: 0.03%
- ที่อัตราขยาย +40 dB: 0.03%
- สัญญาณรบกวนพื้นฐาน (Noise Floor):
- ที่อัตราขยาย 0 dB: -89 dBu, 22 Hz ถึง 22 kHz (unweighted)
- ที่อัตราขยาย +40 dB: -87 dBu, 22 Hz ถึง 22 kHz (unweighted)
- สัญญาณรบกวนอินพุตเทียบเท่า (Equivalent Input Noise – EIN):
- ที่อัตราขยาย 0 dB: -89 dBu, 22 Hz ถึง 22 kHz (unweighted)
- ที่อัตราขยาย +40 dB: -127 dBu, 22 Hz ถึง 22 kHz (unweighted)
- ช่วงไดนามิก (Dynamic Range):
- ที่อัตราขยาย 0 dB: 110 dB, 22 Hz ถึง 22 kHz (unweighted)
- ที่อัตราขยาย +40 dB: 108 dB, 22 Hz ถึง 22 kHz (unweighted)
ระบบเสียงอนาล็อก
- อินพุต: Mic/Line Inputs, Talk Mic Input, Talk Back Input
- เอาต์พุต: Line Outputs, Monitor Outputs, Assignable Outputs, Talk Output, Headphone Output
ระบบเสียงดิจิทัล (อินพุตและเอาต์พุต)
- อินพุต/เอาต์พุต AES3
- AES50 AudioSnake (ทองแดงและไฟเบอร์)
- Ethernet Control Data
- Word Clock Input/Output
- AES3 Sync Input/Output
อินเทอร์เฟซอื่นๆ
- External Ethernet Tunnel
- Screen Outputs
- KVM Inputs
- USB Interface
- MIDI Interface
- จอแสดงผล (Displays)
ระบบไฟฟ้า
- แหล่งจ่ายไฟ (Power Supplies)
- การใช้พลังงาน (Power Consumption)
ข้อมูลทางกายภาพ
- ขนาด: กว้าง 1365 มม. x ลึก 940 มม. x สูง 434 มม. (53.7″ x 37.0″ x 17.1″)
- น้ำหนักสุทธิ: 120 กก. (264 lbs)
- ช่วงอุณหภูมิในการทำงาน: +5°C ถึง +40°C
- ช่วงอุณหภูมิในการจัดเก็บ: -20°C ถึง +60°C
