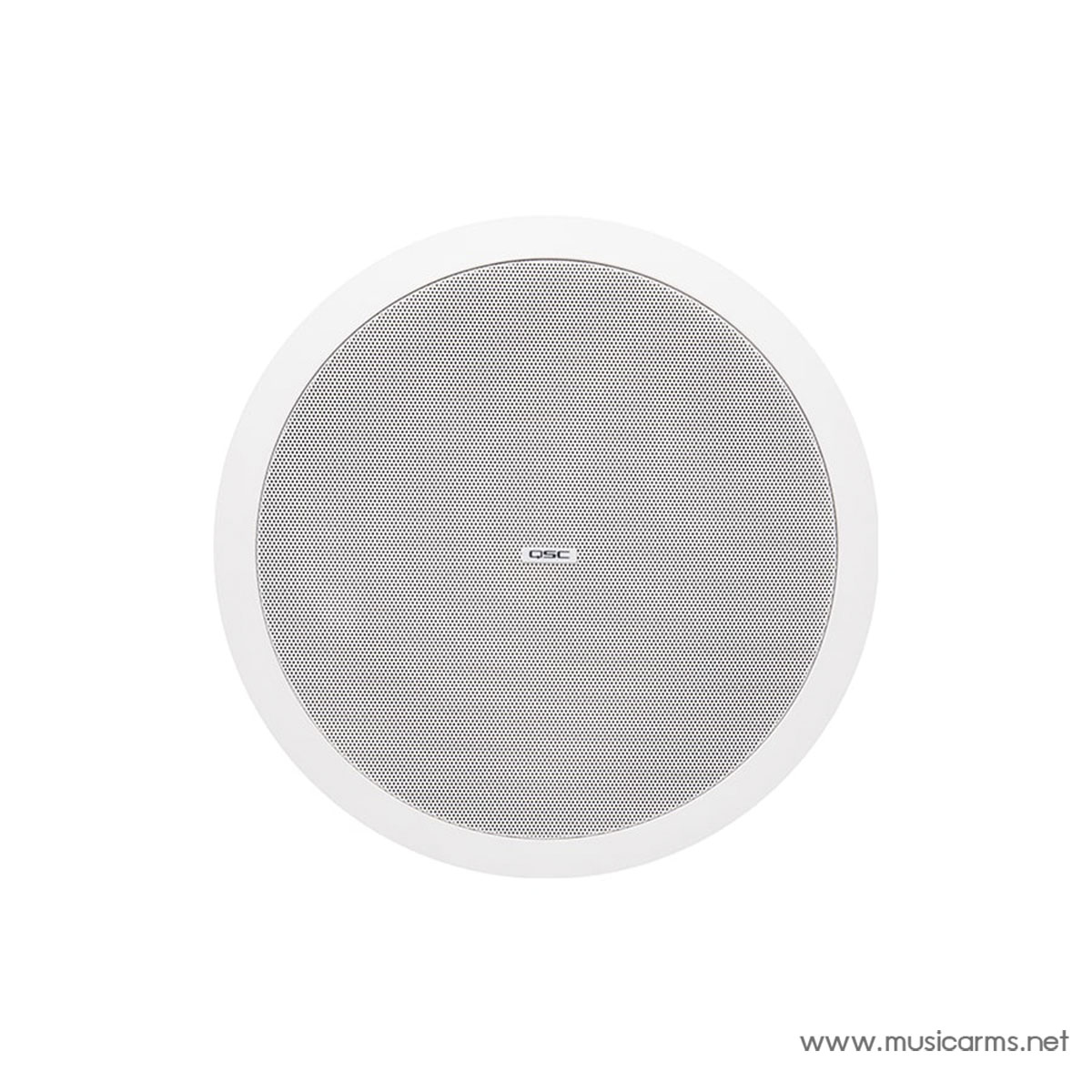

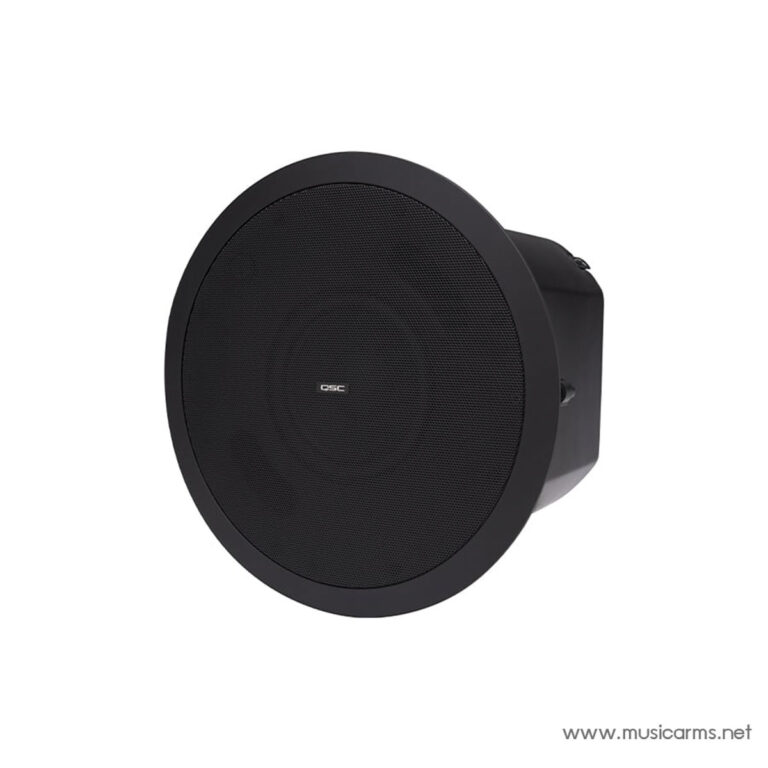

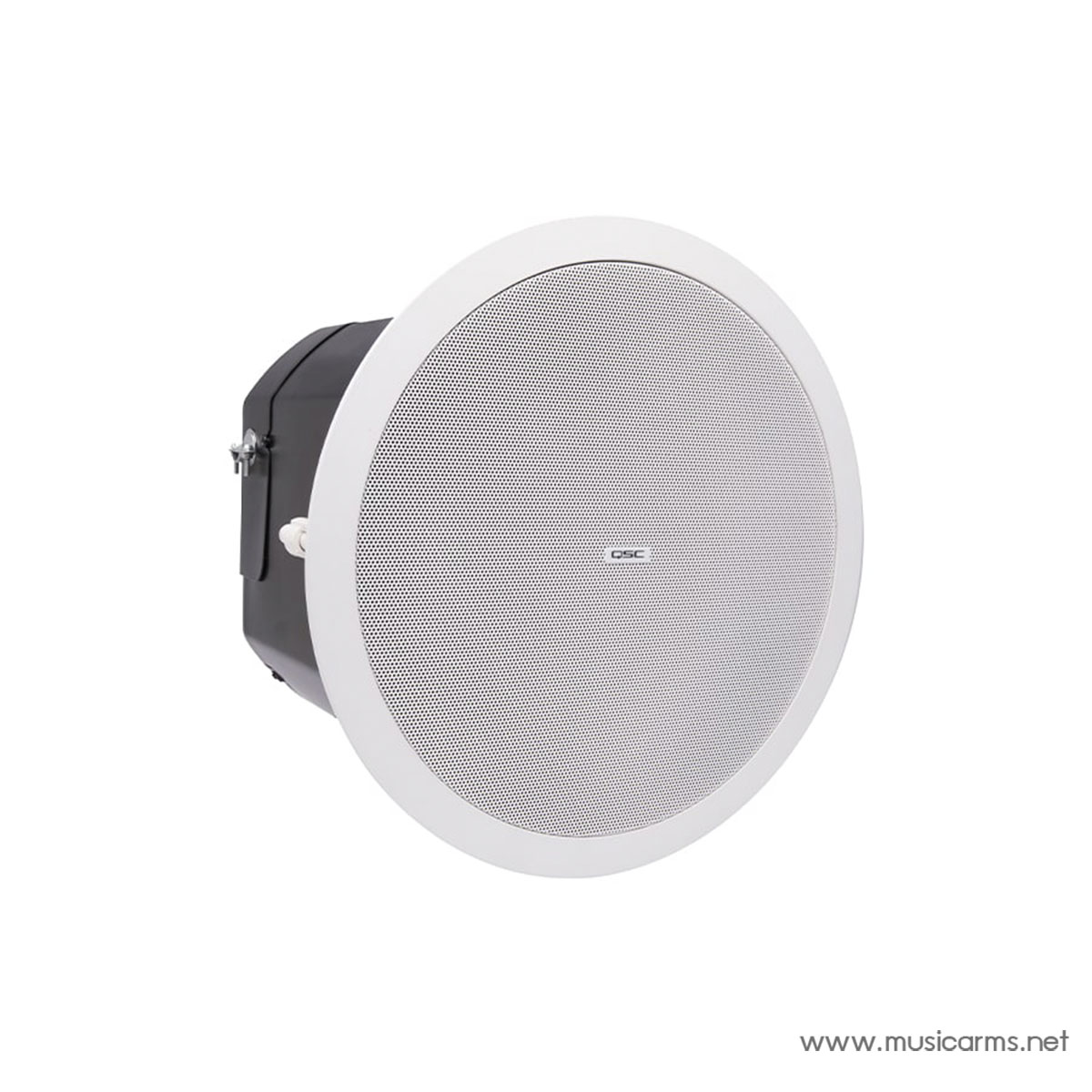

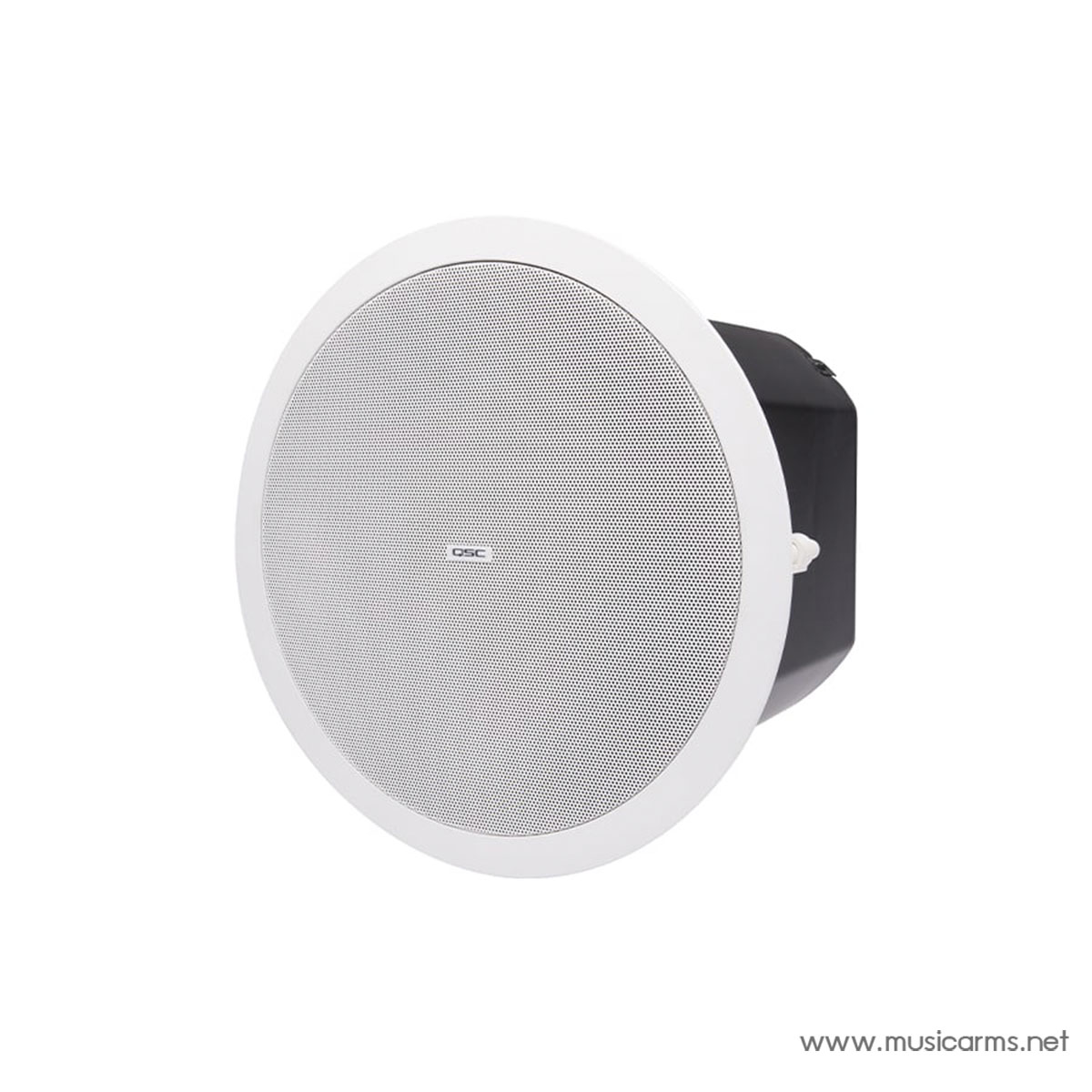

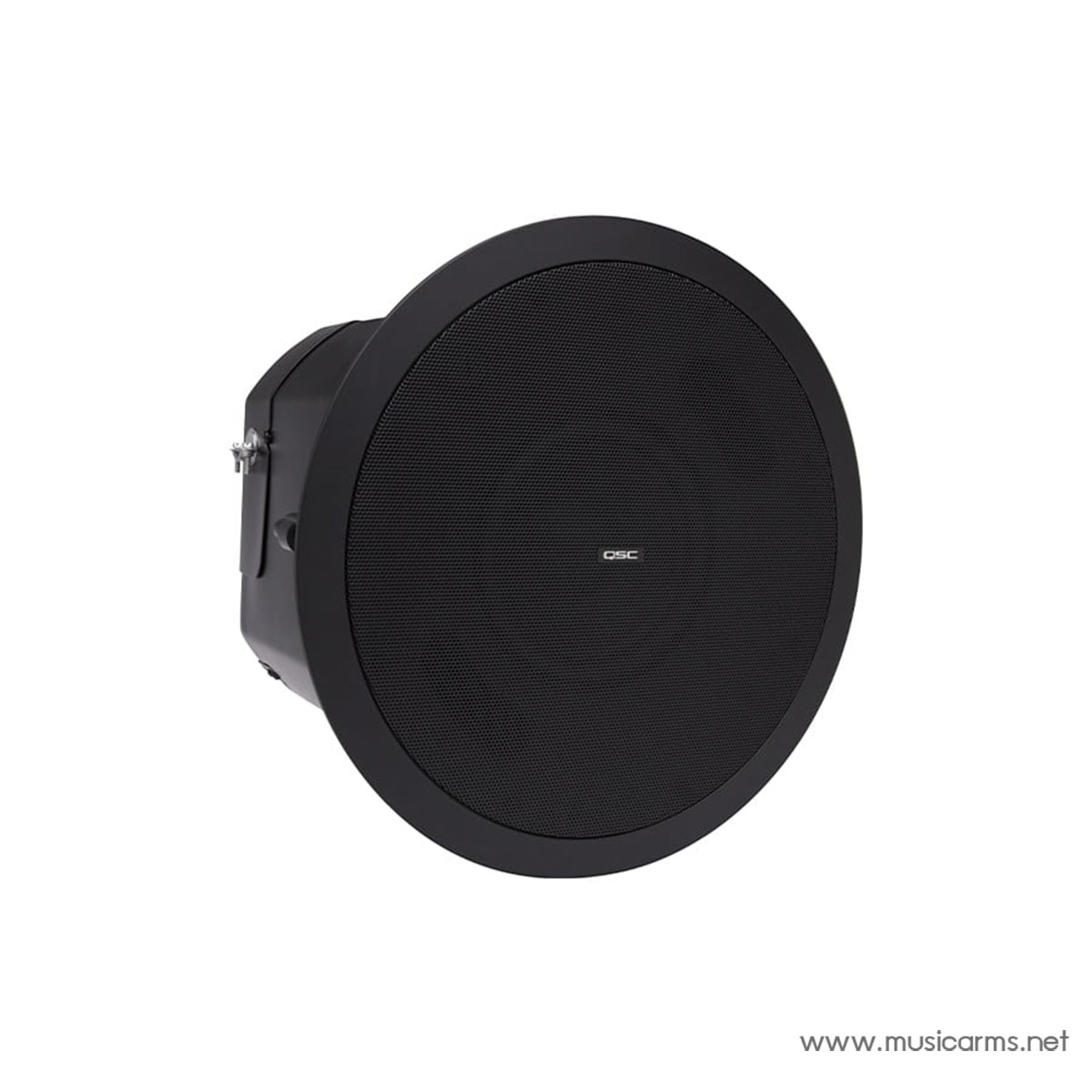

QSC AD-C.SUB ลำโพงติดเพดาน 6.5 นิ้ว
ราคา : 19,000 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
วีดีโอ
Description
The AD-C.SUB is part of the AcousticDesign™ Series SUB/SAT loudspeaker solution, which is ideally suited for background music applications that require depth and clarity even at lower volume settings. The AcousticDesign Series SUB/SAT loudspeakers are specifically designed to be mix-and-match capable; meaning any combination of satellites may be paired with any subwoofer in the AD Series SUB/SAT line.
Features
- Dual voice-coil for improved thermal dissipation and higher output
- Low saturation and low-loss 70 / 100 V transformers with 4 Ω bypass
- 4x built-in high-pass filtered outputs
- Snap-fit magnetic grills
- Locking 4-pole Euroblock connectors
- Removable conduit cover plate
- 4x double stepped, long travel dog-ear blind mount system
- Intrinsic Correction™ voicings available via MP-M Series mixers and Q-SYS Platform
- Available in black (RAL 9011) or white (RAL 9010)
- UL1480 and UL2043 certified
Specification
Specification | AD-C.SUB |
LF transducer | 6.5-inch (165 mm) dual voice-coil weather treated paper cone woofer |
HF transducer | N/A |
Effective frequency range | 45 Hz – 150 Hz |
Rated noise power / voltage | 100 W / 20 V (rms) |
Sensitivity [dB] (rated @ 1 W, 1 m) |
86 |
Coverage (‐6 dB) | Omni |
Directivity factor | TBD |
Directivity index [dB] | TBD |
Maximum SPL [dB] (continuous / peak) |
100 / 106 |
Recommended amplifier | 100 W |
Transformer taps / impedance |
Bypass: 4 Ω 100 W (70 V); NA (100 V) Tap: 50 Ω 50 W (70 V); 100 W (100 V) Tap: 100 Ω 25 W (70 V); 50 W (100 V) Tap: 200 Ω 12.5 W (70 V); 25 W (100 V) Tap: 400 Ω |
Connectors | Mono input: 4-pole Euroblock with thru output Hi-pass mono output: 2x 4-pole Euroblock for 4x satellites |
Enclosure material | ABS baffle on powder coated steel back can |
Grill material | Powder coated steel |
Ingress protection | IP-34 |
Operating environment | Designed for indoor use |
Operating temperature range | -4 to 122° F (-20 to 50° C) |
Net weight | 19.2 lb (8.7 kg) |
Product dimensions (Ø x H) |
Ø 13.4 x 10-inch (Ø 340 x 254 mm) |
Shipping weight | TBD |
Shipping dimensions (H x W x D) |
TBD |
Included accessories | C-ring and tile rails, rail screws, 3x Euroblock connector, cut-out template, grill |
Safety agency |
UL1480, UL2043, NFPA90, NFPA70 suitable for use in air handling spaces. Transformer UL registered per UL1876, ROHS, CE compliant. |
Optional accessories | AD-MR8 (pre-install mud ring) |
ข้อมูล
QSC AD-C.SUB
AD-C.SUB เป็นส่วนหนึ่งของชุดลำโพง AcousticDesign™ Series SUB/SAT ซึ่งออกแบบมาให้เหมาะสมกับการใช้งานเพลงพื้นหลังที่ต้องการความลึกและความชัดเจนแม้ในระดับเสียงที่ต่ำ ลำโพงในซีรีส์ AcousticDesign SUB/SAT ถูกออกแบบมาให้สามารถจับคู่ได้หลากหลาย หมายความว่า สามารถจับคู่ลำโพงซาเทลไลท์ใดๆ กับซับวูฟเฟอร์ใดๆ ในซีรีส์ AD SUB/SAT ได้
คุณสมบัติ:
- ดับเบิ้ลวอยซ์คอยล์เพื่อการกระจายความร้อนที่ดีขึ้นและผลลัพธ์เสียงที่สูงขึ้น
- หม้อแปลง 70/100 V ที่มีการสูญเสียต่ำและการอิ่มตัวต่ำ พร้อมการบายพาส 4 Ω
- ขั้วต่อเอาต์พุตแบบไฮพาสฟิลเตอร์ 4 ช่องในตัว
- ตะแกรงแม่เหล็กแบบ Snap-fit
- ขั้วต่อ Euroblock 4 ขั้วแบบล็อก
- ฝาปิดท่อที่ถอดได้
- ระบบติดตั้งแบบยาวเดินสุนัขขาหูสองข้างแบบไม่ต้องเจาะ 4 ตัว
- รองรับเสียง Intrinsic Correction™ ผ่านเครื่องผสม MP-M Series และ Q-SYS Platform
- มีให้เลือกทั้งสีดำ (RAL 9011) และสีขาว (RAL 9010)
- ผ่านการรับรอง UL1480 และ UL2043
สเปค
สเปกสินค้า: AD-C.SUB
ไดรเวอร์เสียงต่ำ (LF Transducer):
- กรวยลำโพงกระดาษเคลือบกันสภาพอากาศขนาด 6.5 นิ้ว (165 มม.) แบบดับเบิ้ลวอยซ์คอยล์
ไดรเวอร์เสียงสูง (HF Transducer): ไม่มี
ช่วงความถี่ที่รองรับ (Effective Frequency Range): 45 Hz – 150 Hz
กำลังไฟฟ้ากระแสสลับที่รองรับ / แรงดันไฟฟ้า (Rated Noise Power / Voltage):
- 100 W / 20 V (rms)
ความไว (Sensitivity):
- ที่ 1 W, 1 เมตร: 86 dB
มุมกระจายเสียง (Coverage):
- (-6 dB): แบบ Omni (กระจายรอบทิศทาง)
ปัจจัยทิศทาง (Directivity Factor): รอการกำหนด
ดัชนีทิศทาง (Directivity Index): รอการกำหนด
ระดับความดังเสียงสูงสุด (Maximum SPL):
- ต่อเนื่อง: 100 dB
- สูงสุด: 106 dB
แอมพลิฟายเออร์ที่แนะนำ (Recommended Amplifier): 100 W
แท็ปหม้อแปลง / ความต้านทาน (Transformer Taps / Impedance):
- บายพาส: 4 Ω
- 100 W (70 V); 50 Ω (100 V)
- 50 W (70 V); 100 W (100 V) Tap: 100 Ω
- 25 W (70 V); 50 W (100 V) Tap: 200 Ω
- 12.5 W (70 V); 25 W (100 V) Tap: 400 Ω
ขั้วต่อ (Connectors):
- อินพุตโมโน: ขั้วต่อ Euroblock 4 ขั้ว พร้อมเอาต์พุตผ่าน
- เอาต์พุต Hi-pass โมโน: ขั้วต่อ Euroblock 4 ขั้ว 2 ตัว สำหรับ 4 ซาเทลไลท์
วัสดุตัวเครื่อง (Enclosure Material):
- แผง ABS พร้อมฝาหลังเหล็กเคลือบผง
วัสดุตะแกรง (Grill Material): เหล็กเคลือบผง
การป้องกันการแทรกซึม (Ingress Protection): IP-34
สภาพการใช้งาน (Operating Environment): ออกแบบสำหรับการใช้งานในอาคาร
ช่วงอุณหภูมิที่ใช้งานได้ (Operating Temperature Range):
- -4 ถึง 122° F (-20 ถึง 50° C)
น้ำหนักสุทธิ (Net Weight): 19.2 ปอนด์ (8.7 กก.)
ขนาดสินค้า (Ø x H): Ø 13.4 x 10 นิ้ว (Ø 340 x 254 มม.)
น้ำหนักรวมจัดส่ง (Shipping Weight): รอการกำหนด
ขนาดกล่องจัดส่ง (Shipping Dimensions): รอการกำหนด
อุปกรณ์เสริมที่มีให้ (Included Accessories):
- C-ring และรางกระเบื้อง
- สกรูราง
- ขั้วต่อ Euroblock 3 ตัว
- แม่แบบตัดช่อง
- ตะแกรง
มาตรฐานความปลอดภัย (Safety Agency):
- ผ่านการรับรอง UL1480, UL2043
- เหมาะสำหรับใช้งานในพื้นที่ระบายอากาศ (NFPA90, NFPA70)
- หม้อแปลงลงทะเบียน UL ตามมาตรฐาน UL1876
- ปฏิบัติตามมาตรฐาน ROHS และ CE
- แผงหน้าตรงตามมาตรฐาน UL94-V0 และ UL94-5VB ด้านการต้านไฟ
- สอดคล้องกับระบบ IEC60849 / EN60849
อุปกรณ์เสริมที่เลือกได้ (Optional Accessories):
- AD-MR8 (สำหรับติดตั้งวงแหวนโคลน)
