QSC AD-S12 ลำโพงติดผนัง 2 ทาง ขนาด 12 นิ้ว
ราคา : 41,000 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
วีดีโอ
Description
Features
- 12-inch weather treated woofer; 1.4-inch compression driver
- 75° conical DMT™ coverage
- Maximum peak SPL 126 dB
- Directivity Matched Transition® (DMT) ensures smooth, uniform frequency response over the coverage area
- X-Mount™ system enables the loudspeaker to be easily installed and deployed at a variety of angles with no slippage over time
- Optional Yoke mount and M10 Kit-C for additional installation versatility
- Advanced Intrinsic Correction™ voicings available via Q-SYS™
- Lightweight ABS enclosures offer long-term durability and lasting good looks
- Sealed input panel cover and powder coated aluminum grilles for added weather resistance
- Meets IEC60529 IP-54 for dust and splash resistance

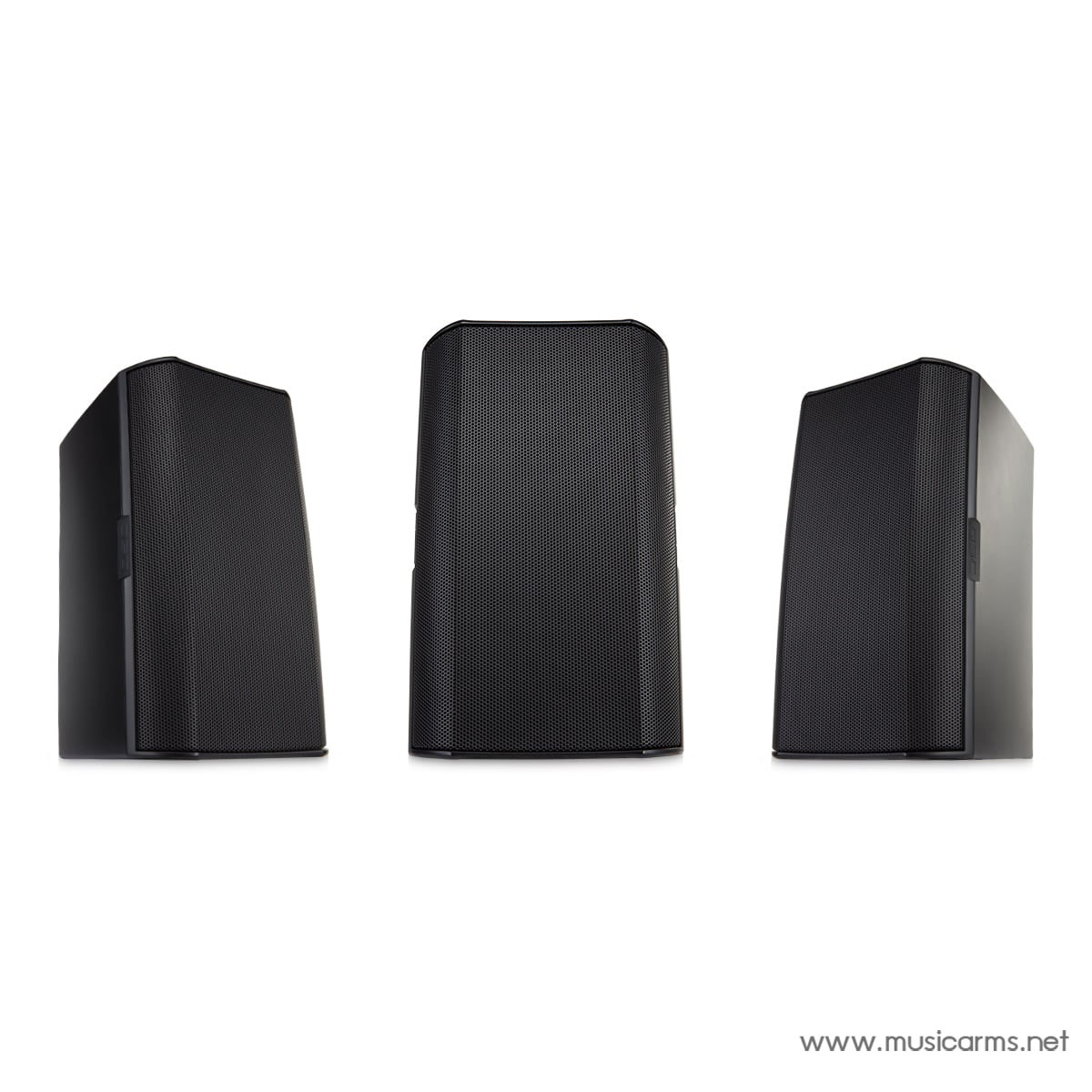

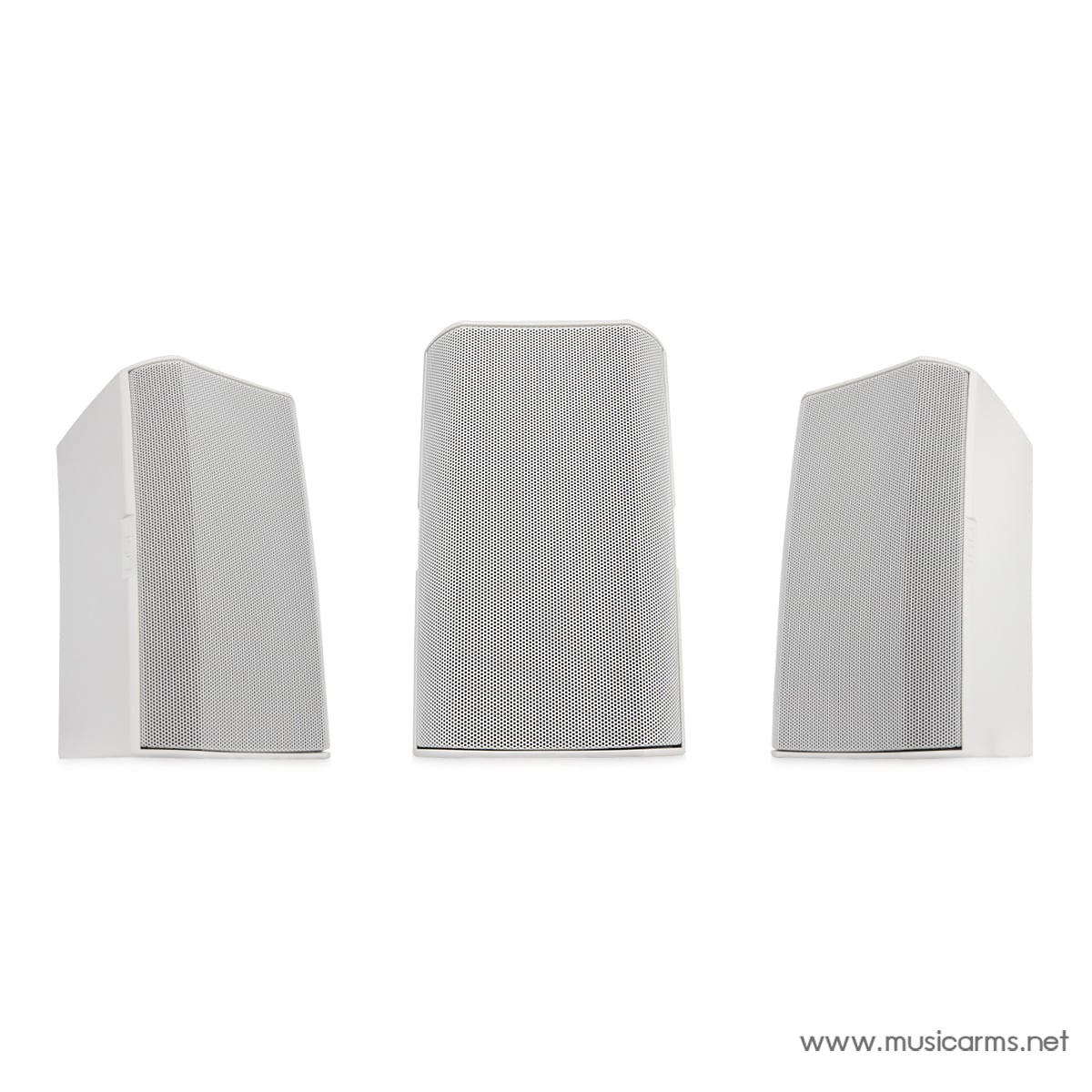

- Available in black (RAL 9011) or white (RAL 9010)
- Complete EASE, CF2, CAD, and BIM information available online
Specification
System Details | AD-S12 |
Effective frequency range1 | 52 Hz – 20 kHz |
Rated noise power / voltage2 | 300 watts / 50 volts (rms) |
Broadband Sensitivity3 | 95 dB SPL |
Coverage angle (-6 dB) | 75° conical DMT™ |
Directivity factor (Q) | 12 |
Directivity Index | 11 dB |
Maximum continuous SPL4 | 120 dB |
Maximum peak SPL4 | 126 dB |
Rated impedance | 8 ohms |
Recommended amplifier power (loudspeaker “program” power) |
600 watts |
Transformer taps | n/a |
HF transducer | 1-inch exit / 1.4-inch voice coil compression driver |
LF transducer | 12-inch weather resistant paper cone woofer, 2.5-inch / 64 mm voice coil |
Input connector type | Euroblock connector with parallel output terminals |
Enclosure material | Painted ABS polymer |
Grille material | Powder coated aluminum |
Enclosure Details | |
Ingress protection | IP-54 |
Operating environment | Designed for indoor and outdoor use |
Testing | The AD Series loudspeakers qualified for outdoor use using the following tests:
|
Product Dimensions (HWD) inches |
23.4 x 13.9 x 12.7 |
Product Dimensions (HWD) mm |
594 x 354 x 323 |
Net weight | 35.2 lb / 16 kg |
Shipping weight | 46.3 lb / 21 kg |
Shipping dimensions | 34.5-inch x 17.9-inch x 17.2-inch (765 x 455 x 437 mm) |
Included accessories | X-Mount mounting system, Euroblock connector, Input panel cover |
Optional accessories | YMS12 yoke mount, M10 Kit-C |
ข้อมูล
QSC AcousticDesign AD-S12
ลำโพงแบบติดตั้งบนพื้นผิวรุ่น AD-S12 จาก QSC AcousticDesign™ เป็นลำโพงสองทางขนาด 12 นิ้ว แบบอิมพีแดนซ์ต่ำ ที่เหมาะสำหรับการใช้งานในงานระบบเสียงทั้งแบบ foreground (เสียงหลัก) และ background (เสียงพื้นหลัง) หลากหลายรูปแบบ
จุดเด่นของซีรีส์ AcousticDesign™
ซีรีส์ AcousticDesign™ มอบทางเลือกในระบบเสียงติดตั้งคุณภาพสูงสำหรับผู้ติดตั้ง โดยเน้นคุณภาพเสียง ความครอบคลุม และความสวยงาม ตัวลำโพงได้รับการออกแบบเพื่อความสะดวกในการติดตั้ง พร้อมความสามารถในการทนทานต่อสภาพอากาศสูง
รายละเอียดคุณสมบัติของ AD-S12
- วูฟเฟอร์คุณภาพสูง: ใช้วูฟเฟอร์กรวยกระดาษขนาด 12 นิ้ว ที่ผ่านการเคลือบกันสภาพอากาศ พร้อมขดลวดเสียงขนาด 2.5 นิ้ว
- ตัวขับเสียงสูง: คอมเพรสชันไดรเวอร์ขนาด 1 นิ้ว (ขดลวดเสียง 1.4 นิ้ว) ที่ออกแบบให้เข้ากันอย่างลงตัวกับวูฟเฟอร์เพื่อให้ได้การสร้างเสียงเต็มย่านที่ยอดเยี่ยม
- มุมกระจายเสียง: ให้มุมกระจายเสียงแบบ 75° แบบสมมาตร (ทรงกรวย) ด้วยเทคโนโลยี DMT™ (Directivity Matched Transition) ที่ช่วยปรับให้รูปแบบการกระจายเสียงของวูฟเฟอร์และคลื่นเสียงความถี่สูงที่จุดตัดต่อเข้ากันได้ดี
ความทนทานต่อสภาพอากาศ:
- ตัวเครื่องทำจาก ABS ที่แข็งแรง
- แผงอินพุตแบบซีลเพื่อป้องกันน้ำ
- ตะแกรงอลูมิเนียมเคลือบผงช่วยเพิ่มความทนทาน
- ผ่านมาตรฐาน IEC60529 IP-54 สำหรับการป้องกันฝุ่นและละอองน้ำ
ความสะดวกในการติดตั้งด้วย X-Mount™:

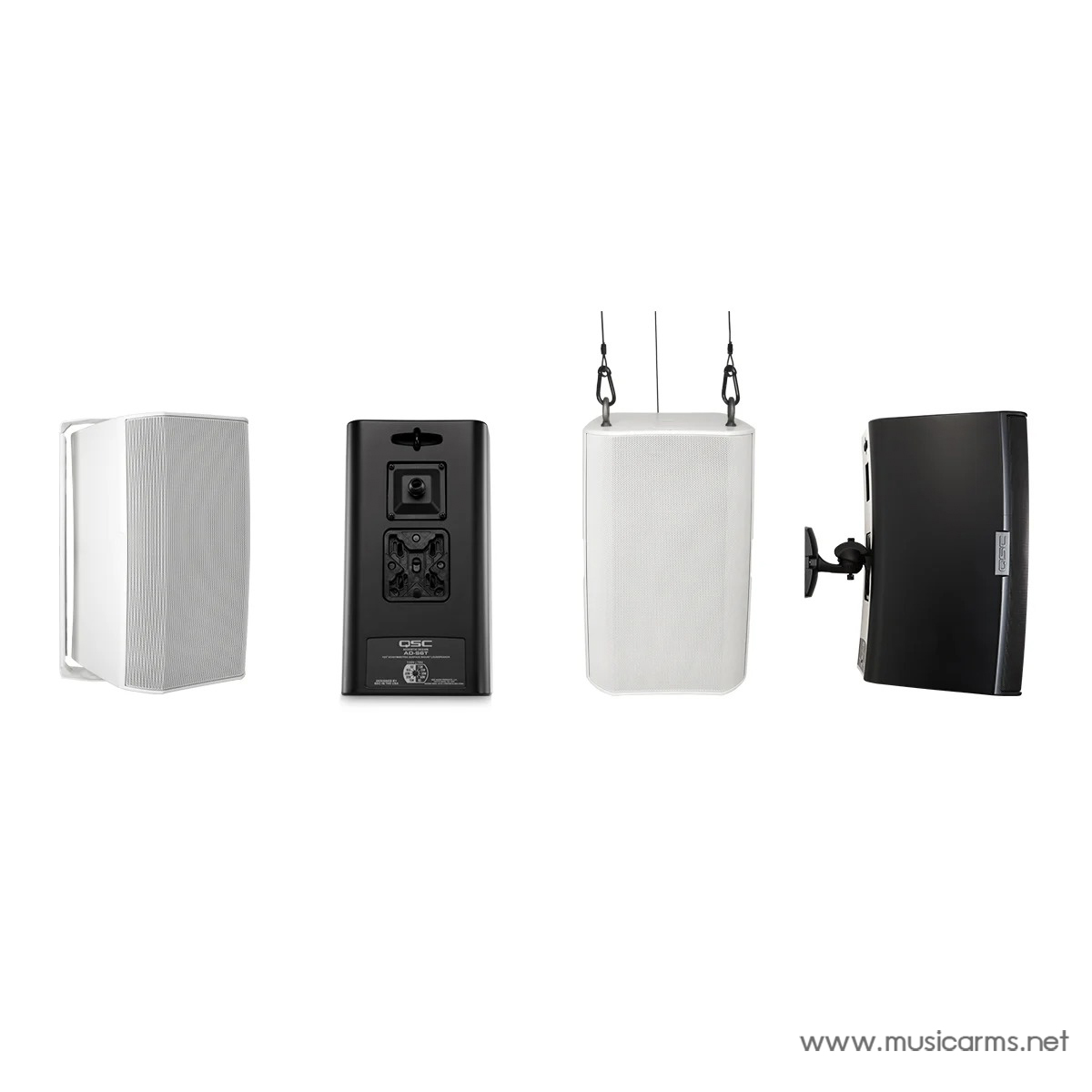

- ระบบติดตั้ง X-Mount™ ที่ได้รับรางวัล ทำให้การติดตั้งในแนวนอน แนวตั้ง บนผนัง หรือเพดานเป็นเรื่องง่าย
- พื้นผิวแบบมีร่องช่วยป้องกันไม่ให้โหลดเลื่อนหรือหย่อนเมื่อเวลาผ่านไป
- สามารถปรับตั้งค่าได้ล่วงหน้าบนพื้นดิน โดยไม่ต้องใช้เครื่องมือพิเศษ
ความหลากหลายในการติดตั้ง:
- มีจุดติดตั้ง M10 สำหรับการใช้อุปกรณ์ติดตั้งเสริม เช่น ขายึดแบบ yoke (YMS12) หรือตัวยึดไหล่ (M10 Kit-C)
การเพิ่มประสิทธิภาพเสียง:
- สามารถใช้ฟิลเตอร์ปรับเสียงขั้นสูงด้วยเทคนิค Intrinsic Correction™ ผ่านแพลตฟอร์มประมวลผลเสียงเครือข่าย Q-Sys หรือแอมพลิฟายเออร์ CXD เพื่อการติดตั้งระบบเสียง QSC ที่สมบูรณ์
การออกแบบที่เหมาะกับการตกแต่ง:
- รูปลักษณ์ทันสมัย ไม่มีโลโก้เด่นชัด เหมาะสำหรับสถานที่ที่ต้องการความสวยงาม
- มีให้เลือกในสีดำมาตรฐาน (RAL 9011) และสีขาว (RAL 9010) พร้อมตัวเลือกสำหรับการทำสีเพิ่มเติมให้เข้ากับการตกแต่ง
สรุป:
ลำโพง QSC AD-S12 เป็นตัวเลือกที่ครบเครื่องสำหรับงานติดตั้งระบบเสียงในพื้นที่ต่างๆ ด้วยคุณภาพเสียงที่โดดเด่น ความทนทานต่อสภาพแวดล้อม และความสะดวกในการติดตั้ง
สเปค
รายละเอียดระบบ AD-S12
ช่วงความถี่ที่มีประสิทธิภาพ: 52 Hz – 20 kHz
กำลังไฟ / แรงดันไฟฟ้าที่รองรับ: 300 วัตต์ / 50 โวลต์ (rms)
ความไวต่อความถี่ (Broadband Sensitivity): 95 dB SPL
มุมกระจายเสียง (-6 dB): 75° แบบกรวย DMT™
ค่าปัจจัยทิศทาง (Q): 12
ดัชนีทิศทางเสียง (Directivity Index): 11 dB
ระดับ SPL ต่อเนื่องสูงสุด: 120 dB
ระดับ SPL สูงสุด (Peak): 126 dB
ค่าความต้านทานที่กำหนด: 8 โอห์ม
กำลังขับที่แนะนำ: 600 วัตต์ (โปรแกรมกำลังของลำโพง)
การปรับแต่งพลังงานทรานส์ฟอร์เมอร์: ไม่มี
ส่วนประกอบเสียง:
- ตัวขับเสียงสูง (HF): คอมเพรสชันไดรเวอร์ ขนาด 1 นิ้ว (ขดลวดเสียง 1.4 นิ้ว)
- ตัวขับเสียงต่ำ (LF): วูฟเฟอร์กรวยกระดาษขนาด 12 นิ้ว ทนต่อสภาพอากาศ (ขดลวดเสียง 2.5 นิ้ว / 64 มม.)
ตัวเชื่อมต่ออินพุต: ขั้วต่อ Euroblock พร้อมขั้วต่อเอาต์พุตคู่ขนาน
วัสดุและการออกแบบตัวเครื่อง:
- วัสดุตัวเครื่อง: โพลิเมอร์ ABS เคลือบสี
- วัสดุตะแกรง: อลูมิเนียมเคลือบผง
- การป้องกันสิ่งแวดล้อม (Ingress Protection): IP-54
- การใช้งาน: ออกแบบสำหรับการใช้งานทั้งในร่มและกลางแจ้ง
การทดสอบมาตรฐาน:
- การทดสอบหมอกเกลือ: MIL-STD-810G Method 509.5 (100 ชั่วโมง)
- การทดสอบความชื้น: MIL-STD-810G Method 507.5, Natural cycle B2 (ความชื้นสูงแบบวัฏจักร 7 วัน)
- อุณหภูมิสูงและต่ำ: มาตรฐานภายในของ QSC (-20° ถึง 50° C)
ขนาดและน้ำหนัก:
- ขนาดสินค้า (สูง x กว้าง x ลึก):
- นิ้ว: 23.4 x 13.9 x 12.7
- มิลลิเมตร: 594 x 354 x 323
- น้ำหนักสุทธิ: 35.2 ปอนด์ / 16 กก.
- น้ำหนักรวมบรรจุภัณฑ์: 46.3 ปอนด์ / 21 กก.
- ขนาดบรรจุภัณฑ์ (นิ้ว): 34.5 x 17.9 x 17.2 (765 x 455 x 437 มม.)
อุปกรณ์ที่มาพร้อม:
- ระบบติดตั้ง X-Mount
- ขั้วต่อ Euroblock
- แผงปิดส่วนอินพุต
อุปกรณ์เสริมเพิ่มเติม (อุปกรณ์เสริม):
- ชุดติดตั้ง YMS12 Yoke Mount
- ชุด M10 Kit-C
