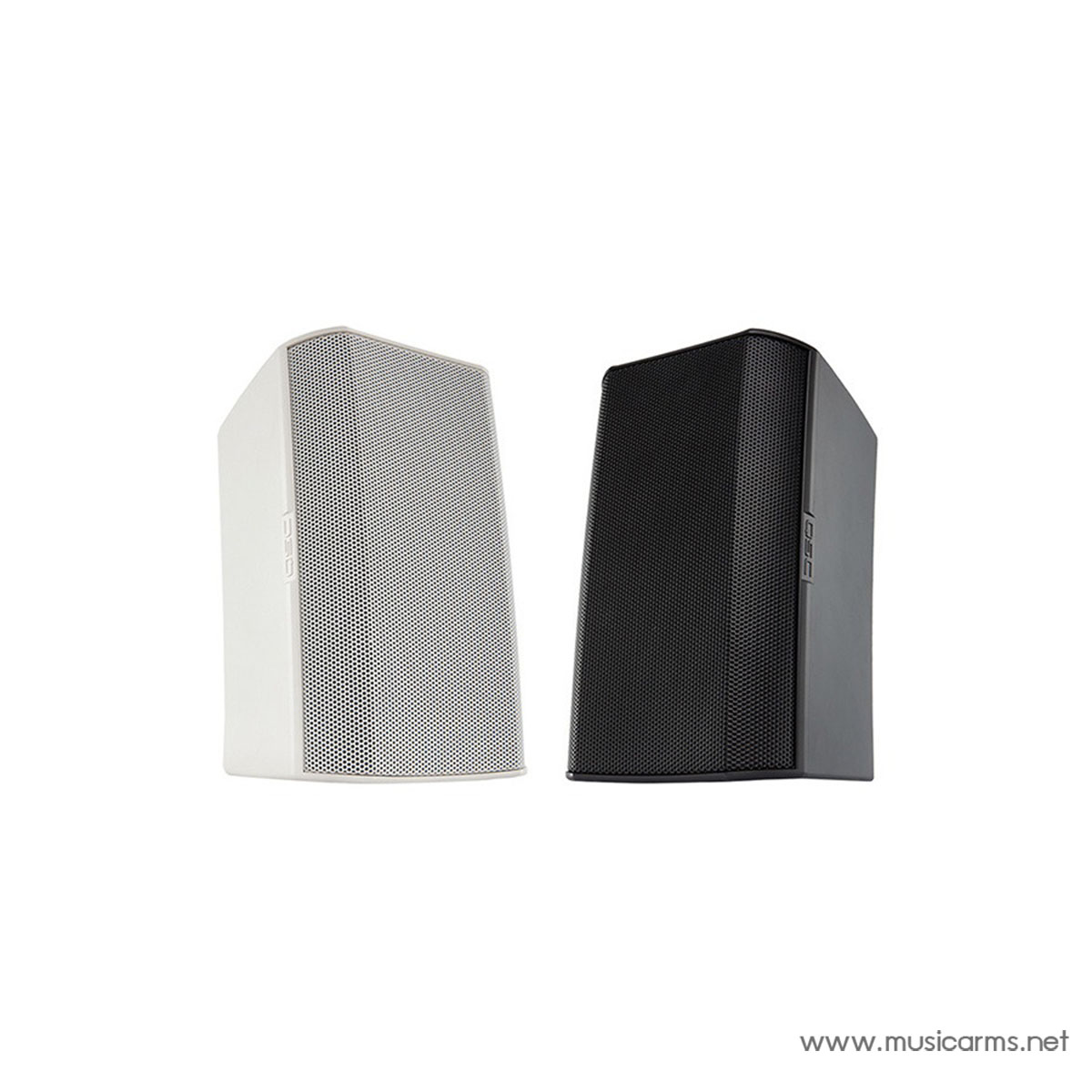

QSC AD-S4T ลำโพงติดผนัง ขนาด 4.5 นิ้ว
ราคา : 8,400 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
วีดีโอ
Description
Features
- 4.5-inch weather treated woofer; 0.75-inch silk dome tweeter
- 120° conical DMT™ coverage
- 30 watt low-saturation and low-loss 70/100V transformer with 8Ω bypass
- Maximum peak SPL 110 dB (8 ohm bypass)
- Directivity Matched Transition® (DMT) ensures smooth, uniform frequency response over the coverage area
- X-Mount™ system enables the loudspeaker to be easily installed and deployed at a variety of angles with no slippage over time
- Advanced Intrinsic Correction™ voicings available via Q-SYS™
- Lightweight ABS enclosures offer long-term durability and lasting good looks
- Sealed input panel cover and powder coated aluminum grilles for added weather resistance
- Meets IEC60529 IP-54 for dust and splash resistance

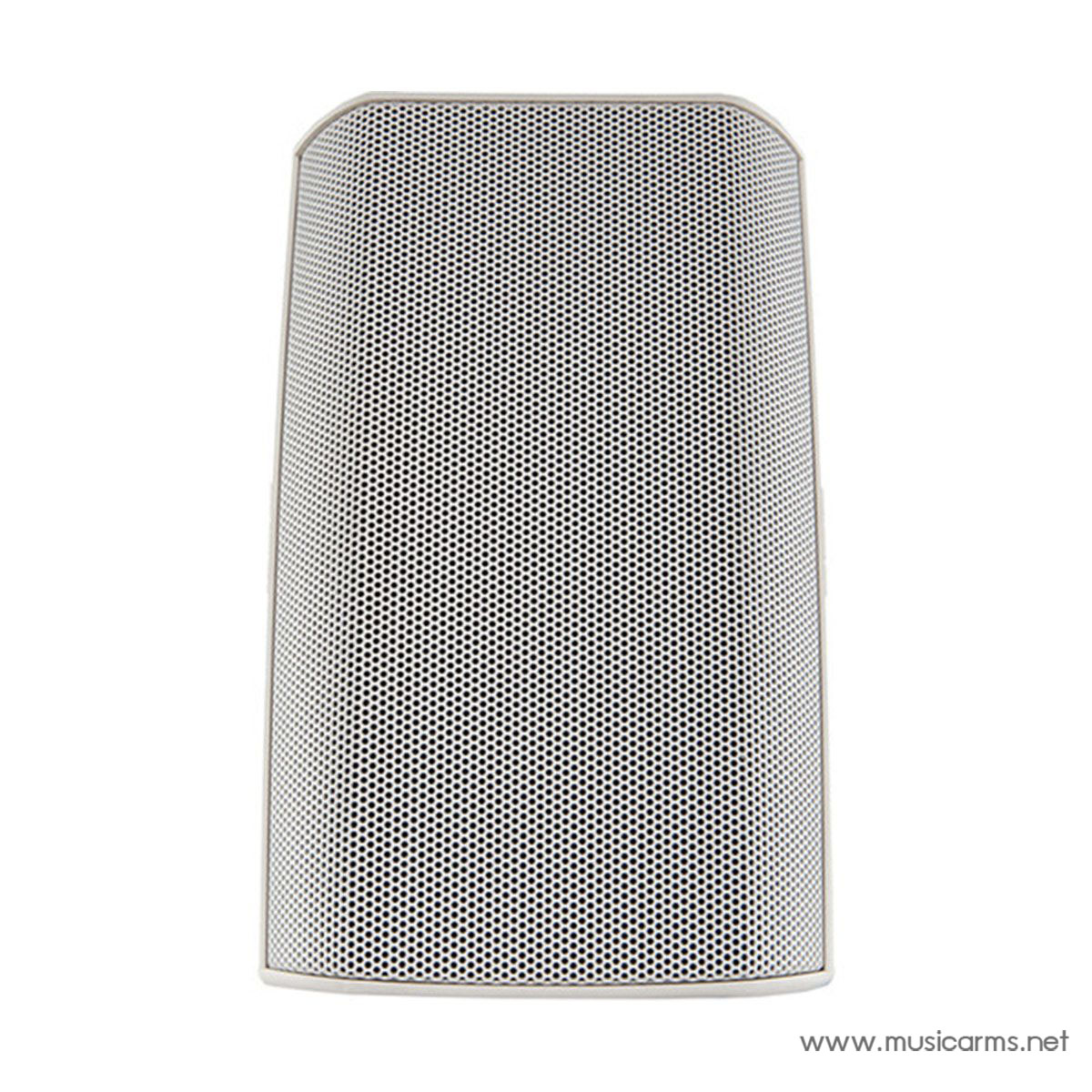

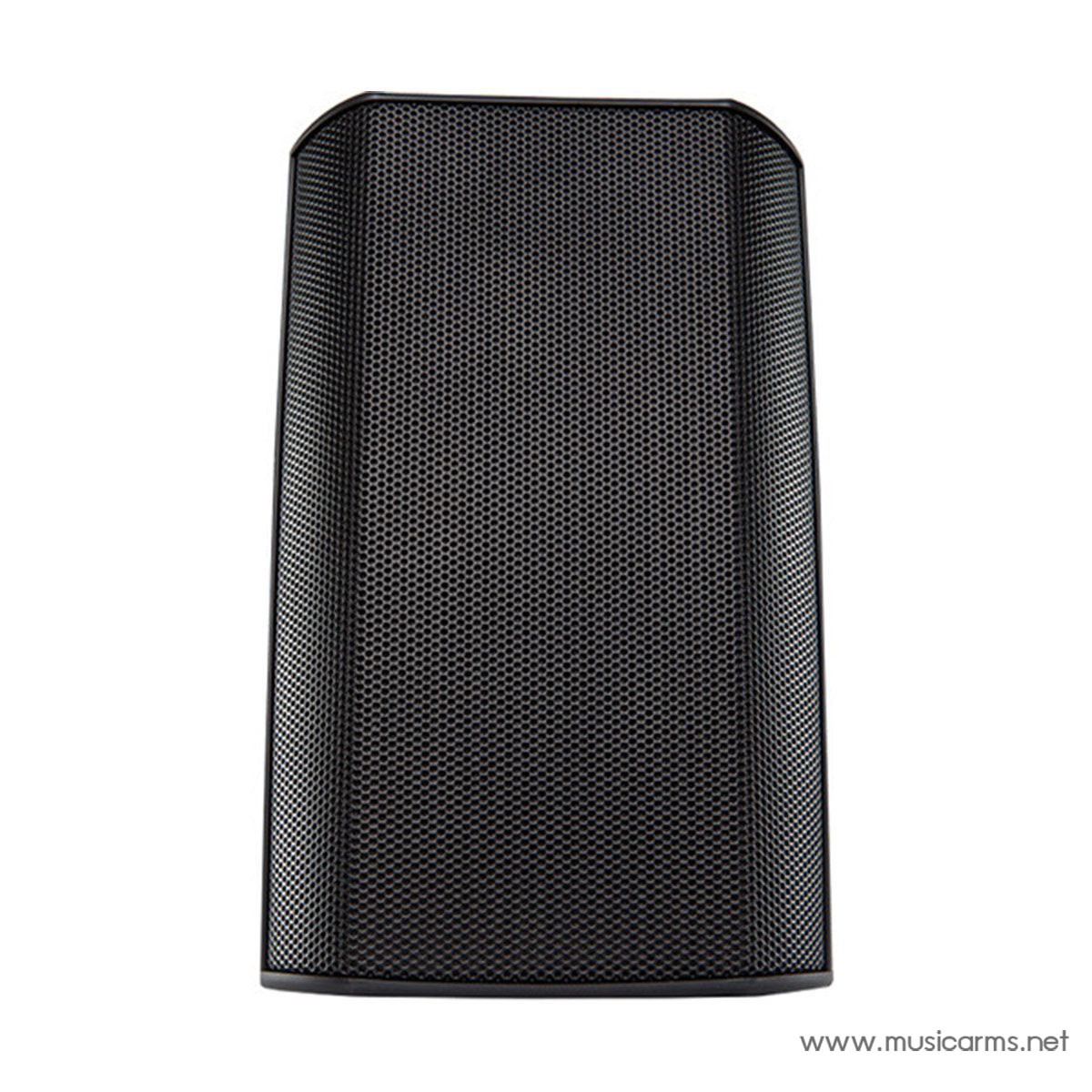

- Available in black (RAL 9011) or white (RAL 9010)
- Complete EASE, CF2, CAD, and BIM information available online
Specification
System Details | AD-S4T |
Effective frequency range1 | 68 Hz – 20 kHz |
Rated noise power / voltage2 | 50 watts / 20 volts (rms) |
Broadband sensitivity3 | 87 dB SPL |
Coverage angle (-6 dB) | 120° conical DMT™ |
Directivity factor (Q) | 6 |
Directivity Index | 8 dB |
Maximum continuous SPL4 | 104 dB |
Maximum peak SPL4 | 110 dB |
Rated impedance | 8 ohms |
Recommended amplifier power (loudspeaker “program” power) |
100 watts |
Transformer taps | 70 V: 30, 15, 7.5, 3.75 W and 8Ω bypass
100V: 30, 15, 7.5 W and 8Ω bypass |
HF transducer | 0.75-inch silk dome tweeter / 0.75-inch voice coil, horn loaded |
LF transducer | 4.5-inch weather resistant paper cone woofer
1-inch / 25 mm voice coil |

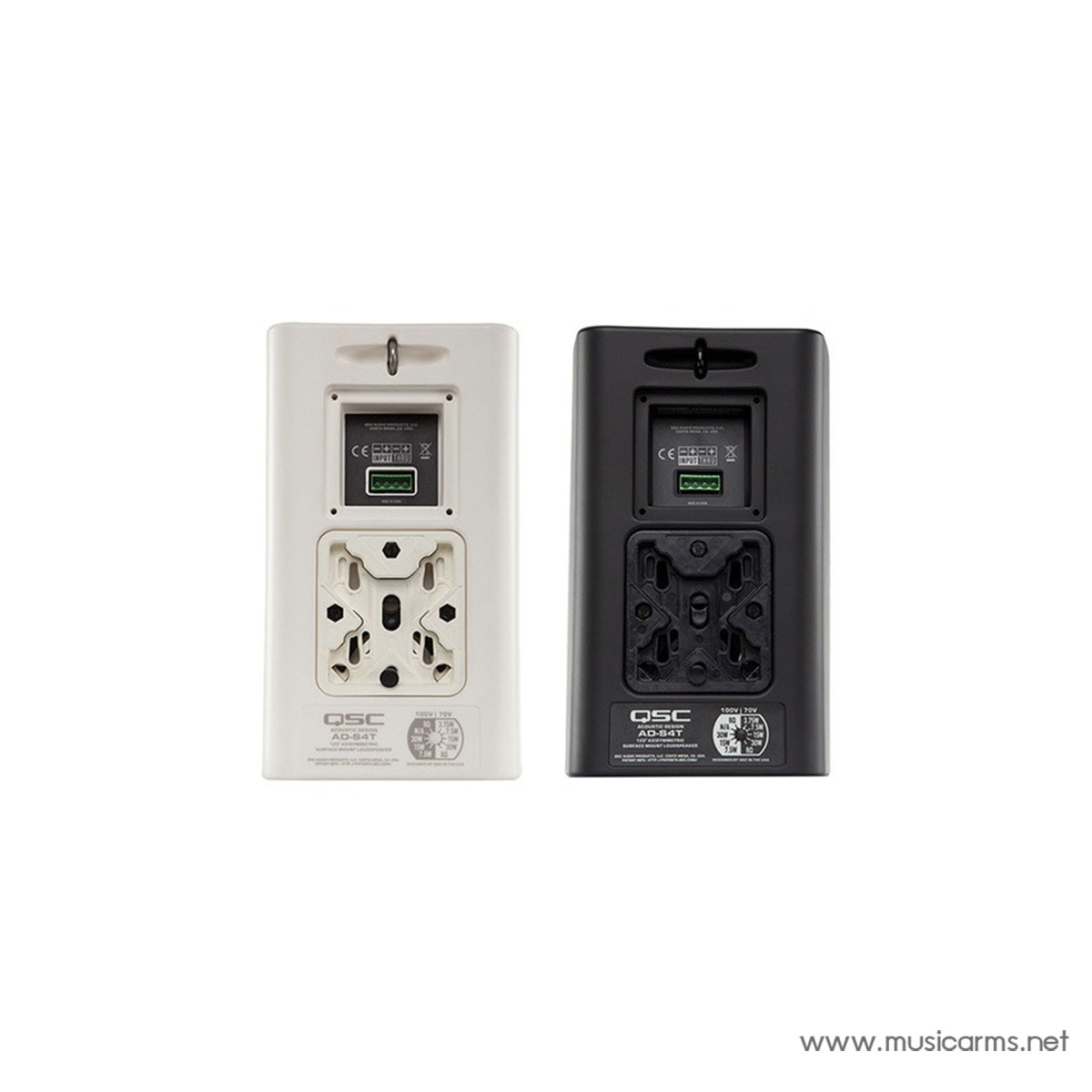

Input connector type | Euroblock connector with parallel output terminals |
Enclosure material | Painted ABS polymer |
Grille material | Powder coated aluminum |
X-Mount material | Powder coated aluminum |
Enclosure Details | |
Ingress protection | IP-54 |
Operating environment | Designed for indoor and outdoor use |
Testing | The AD Series loudspeakers qualified for outdoor use using the following tests:
|
Net weight | 6.5 lb / 2.9 kg |
Product dimensions (HWD) inches |
10.3 × 6.34 × 6.42 |
Product dimensions (HWD) mm |
261 × 161 × 163 |
Shipping weight | 16.8 lb / 7.65 kg (pair packed) |
Shipping dimensions (HWD) inches |
15.5 × 10.3 × 18 (pair packed) |
Shipping dimensions (HWD) mm |
394 × 261 × 458 (pair packed) |
Included accessories | X-Mount mounting s |
ข้อมูล
QSC AD-S4T
QSC AcousticDesign™ AD-S4T เป็นลำโพงแบบสองทางขนาด 4.5 นิ้ว ที่ติดตั้งบนพื้นผิว รองรับระบบ 70/100V ออกแบบมาอย่างเหมาะสมสำหรับการใช้งานที่หลากหลาย ทั้งการเสริมเสียงเบื้องหน้าและพื้นหลังในระบบเสียงที่ต้องการคุณภาพสูง
คุณสมบัติเด่นของ AcousticDesign™ Series:
ซีรีส์นี้มอบโซลูชันระบบเสียงคุณภาพระดับพรีเมียมสำหรับผู้ติดตั้ง ด้วยประสิทธิภาพ การครอบคลุม และความสวยงามเป็นสิ่งสำคัญ พร้อมทั้งมีความสะดวกในการติดตั้งและทนต่อสภาพอากาศ
คุณสมบัติของ AD-S4T
- ไดรเวอร์คุณภาพสูง:
- วูฟเฟอร์กรวยกระดาษกันน้ำขนาด 100 มม. (4 นิ้ว) พร้อมคอยล์เสียงขนาด 25 มม. (1 นิ้ว)
- ทวีตเตอร์โดมไหมขนาด 19 มม. (.75 นิ้ว) พร้อมคอยล์เสียงขนาด 19 มม. (.75 นิ้ว)
- การครอบคลุมเสียง:
- การกระจายเสียงแบบสมมาตร 120° (รูปกรวย) ด้วยเทคโนโลยี DMT™ (Directivity Matched Transition)
- ช่วยให้การเชื่อมต่อระหว่างเสียงจากวูฟเฟอร์และทวีตเตอร์เป็นไปอย่างราบรื่น และเพิ่มคุณภาพเสียงในมุมที่อยู่นอกแนวตรง
- การตอบสนองความถี่:
- ให้เสียงครบถ้วนในทุกย่านความถี่ แม้ใช้ในระบบ 70/100V ด้วยหม้อแปลงขนาด 30 วัตต์ที่มีการสูญเสียต่ำและลดการอิ่มตัว
- มีแท็ปกำลังไฟเลือกได้ และโหมดบายพาส 8Ω
- ความทนทานต่อสภาพอากาศ:
- ตัวหม้อแปลงมีซีลป้องกันน้ำ
- ตัวกล่องผลิตจาก ABS ที่แข็งแรง ตะแกรงอะลูมิเนียมเคลือบผงทนต่อสภาพอากาศ
- ได้มาตรฐาน IEC60529 IP-54 ป้องกันฝุ่นและน้ำกระเซ็น
- ระบบติดตั้ง X-Mount™:
- ช่วยให้ติดตั้งได้ง่ายในทุกตำแหน่ง ทั้งแนวนอน แนวตั้ง ผนัง หรือเพดาน
- มีจุดหมุนพร้อมพื้นผิวกันลื่นป้องกันการเคลื่อนของลำโพง
- ติดตั้งได้อย่างรวดเร็ว ปลอดภัย และง่ายดาย
- การปรับแต่งเสียง:
- รองรับการตั้งค่าเสียงขั้นสูงผ่านเทคนิค QSC Intrinsic Correction™ บนแพลตฟอร์ม Q-SYS หรือแอมพลิฟายเออร์ในซีรีส์ CXD
- การออกแบบที่สวยงาม:
- ไม่มีโลโก้รบกวนการมองเห็น เหมาะสำหรับสถานที่ที่ต้องการความสวยงาม
- มีให้เลือกในสีดำมาตรฐาน (RAL 9011) หรือสีขาว (RAL 9010) และสามารถทาสีเพิ่มเติมให้เข้ากับการตกแต่งได้
สเปค
รายละเอียดระบบ AD-S4T
ช่วงความถี่ที่มีประสิทธิภาพ
68 Hz – 20 kHz
กำลังไฟ/แรงดันไฟฟ้า (ตามมาตรฐาน)
50 วัตต์ / 20 โวลต์ (rms)
ความไวต่อย่านความถี่ (Broadband Sensitivity)
87 dB SPL
มุมครอบคลุม (-6 dB)
120° รูปกรวยแบบ DMT™
ค่าปัจจัยการกำกับทิศทาง (Q)
6
ดัชนีการกำกับทิศทาง
8 dB
ระดับความดังเสียงต่อเนื่องสูงสุด (SPL ต่อเนื่อง)
104 dB
ระดับความดังเสียงสูงสุด (SPL สูงสุด)
110 dB
ค่าความต้านทานไฟฟ้าที่กำหนด
8 โอห์ม
กำลังแอมพลิฟายเออร์ที่แนะนำ (กำลัง “โปรแกรม” ของลำโพง)
100 วัตต์
ค่าแท็ปของหม้อแปลง
- 70V: 30, 15, 7.5, 3.75 วัตต์ และแบบบายพาส 8Ω
- 100V: 30, 15, 7.5 วัตต์ และแบบบายพาส 8Ω
ตัวแปลงเสียง
ตัวแปลงเสียงความถี่สูง (HF Transducer):
โดมไหมขนาด 0.75 นิ้ว / คอยล์เสียงขนาด 0.75 นิ้ว พร้อมฮอร์น
ตัวแปลงเสียงความถี่ต่ำ (LF Transducer):
วูฟเฟอร์กรวยกระดาษกันน้ำขนาด 4.5 นิ้ว พร้อมคอยล์เสียงขนาด 1 นิ้ว (25 มม.)
ประเภทขั้วต่ออินพุต
ขั้วต่อแบบ Euroblock พร้อมขั้วต่อขนาน
วัสดุ
ตัวกล่อง: พลาสติก ABS เคลือบสี
ตะแกรง: อลูมิเนียมเคลือบผง
ตัวยึด X-Mount: อลูมิเนียมเคลือบผง
รายละเอียดตัวกล่อง
ระดับการป้องกันน้ำและฝุ่น: IP-54
การใช้งาน: ออกแบบสำหรับการใช้งานทั้งในร่มและกลางแจ้ง
การทดสอบความทนทาน:
- ทนต่อหมอกเกลือ: MIL-STD-810G วิธีที่ 509.5 (100 ชั่วโมง)
- ความชื้น: MIL-STD-810G วิธีที่ 507.5 (วงจรธรรมชาติ B2 ความชื้นสูงเป็นรอบ 7 วัน)
- อุณหภูมิสูงและต่ำ: ทดสอบตามมาตรฐานภายในของ QSC (-20° ถึง 50° C)
ขนาดและน้ำหนัก
น้ำหนักสุทธิ: 6.5 ปอนด์ / 2.9 กิโลกรัม
ขนาดผลิตภัณฑ์ (สูง × กว้าง × ลึก):
- นิ้ว: 10.3 × 6.34 × 6.42
- มม.: 261 × 161 × 163
น้ำหนักพร้อมบรรจุภัณฑ์: 16.8 ปอนด์ / 7.65 กิโลกรัม (แพ็คคู่)
ขนาดพร้อมบรรจุภัณฑ์ (สูง × กว้าง × ลึก):
- นิ้ว: 15.5 × 10.3 × 18 (แพ็คคู่)
- มม.: 394 × 261 × 458 (แพ็คคู่)
อุปกรณ์ที่ให้มาพร้อม: ตัวยึด X-Mount
