QSC AD-S6T ลำโพงติดผนัง 2 ทาง 6.5 นิ้ว
ราคา : 16,000 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
วีดีโอ
Description
Features
- 6.5 inch weather treated woofer; 1 inch silk dome tweeter
- 105° conical DMT™ coverage
- 60 watt low-saturation and low-loss 70/100V transformers with 8Ω bypass
- Maximum peak SPL 116 dB (8 ohm bypass)
- Directivity Matched Transition® (DMT) ensures smooth, uniform frequency response over the coverage area
- X-Mount™ system enables the loudspeaker to be easily installed and deployed at a variety of angles with no slippage over time
- Advanced Intrinsic Correction™ voicings available via Q-SYS™
- Lightweight ABS enclosures offer long-term durability and lasting good looks
- Sealed input panel cover and powder coated aluminum grilles for added weather resistance
- Meets IEC60529 IP-54 for dust and splash resistance

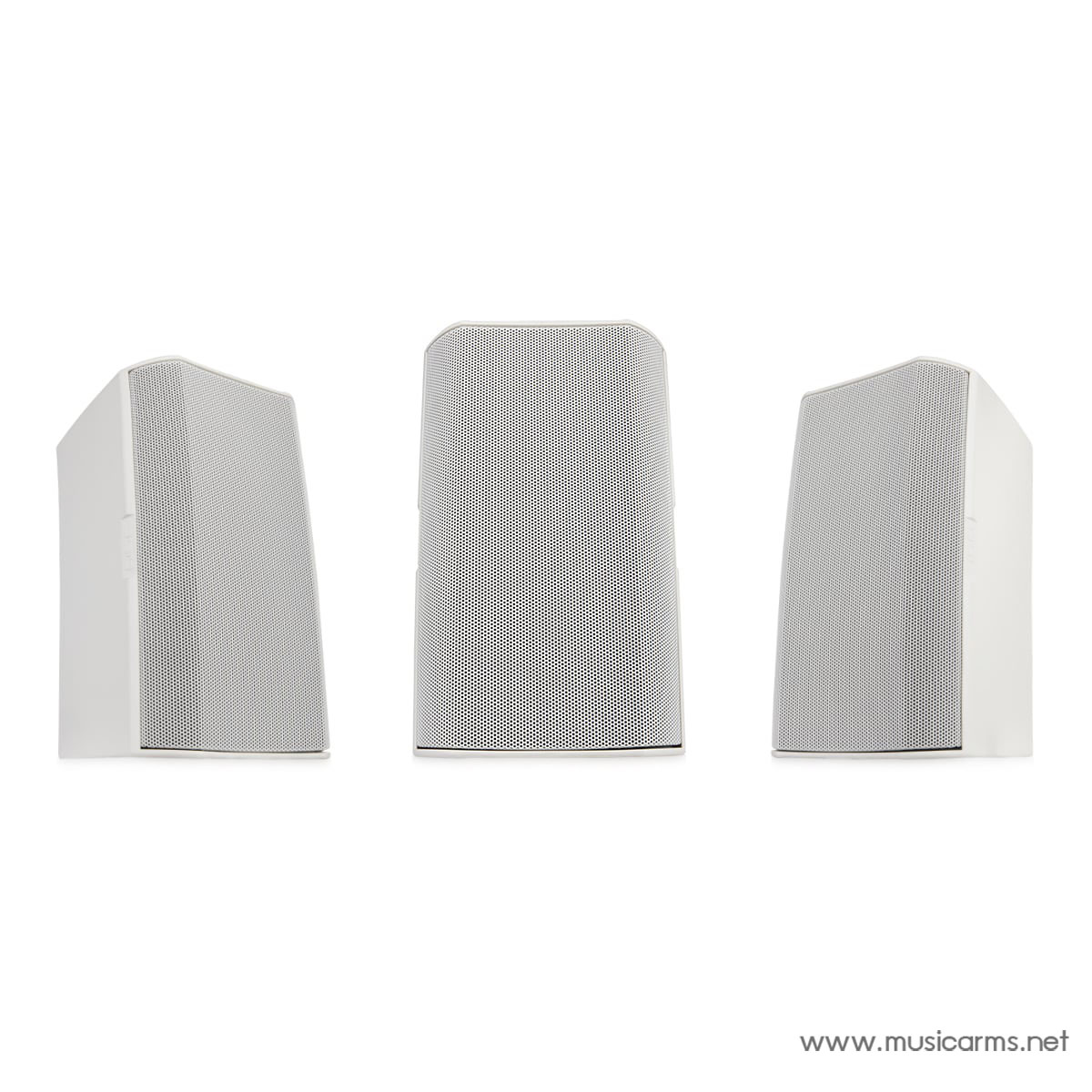

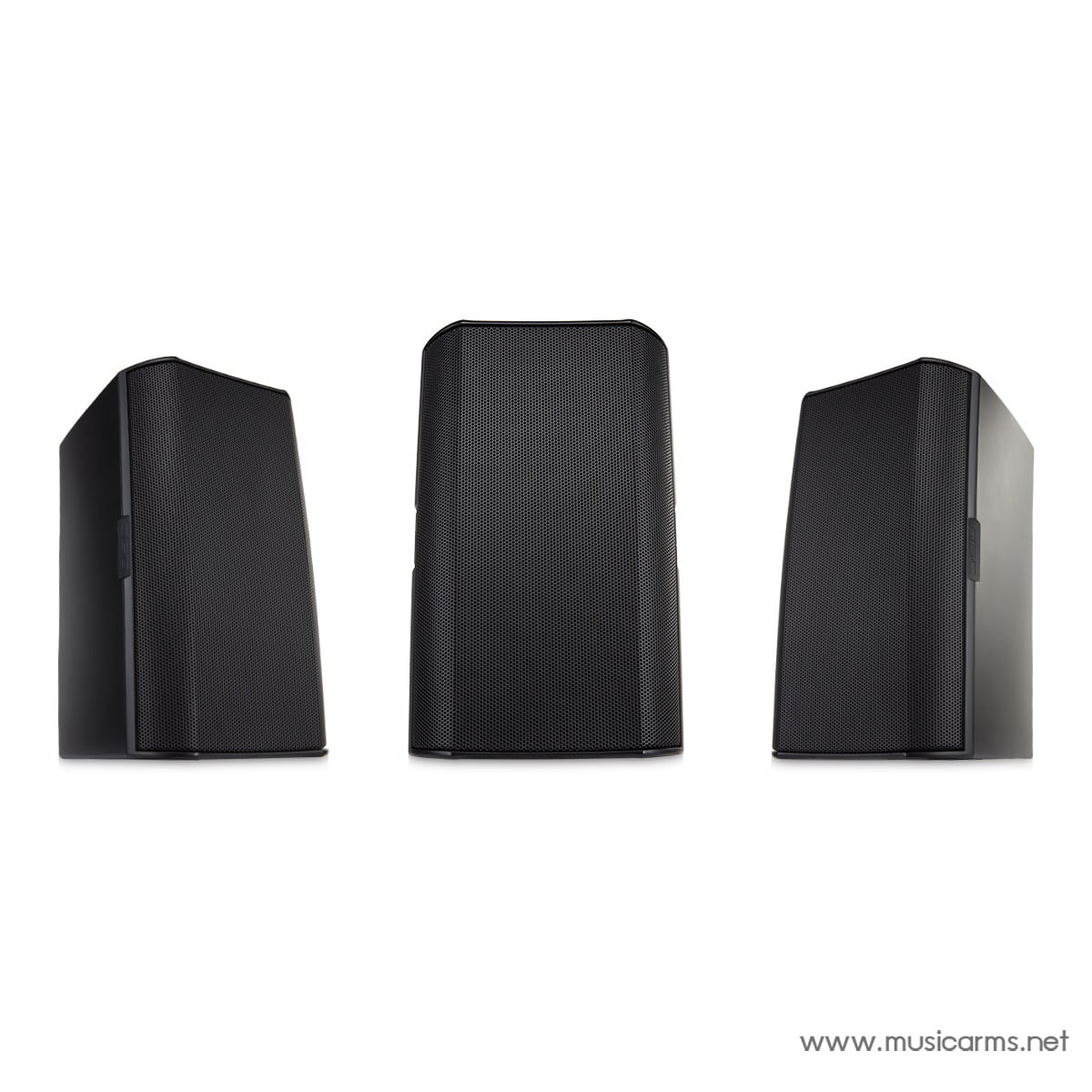

- Available in black (RAL 9011) or white (RAL 9010)
- Complete EASE, CF2, CAD, and BIM information available online
Specification
System Details | AD-S6T |
Effective frequency range1 | 60 Hz – 20 kHz |
Rated noise power / voltage2 | 150 watts / 35 volts (rms) |
Broadband sensitivity3 | 89 dB SPL |
Coverage angle (-6 dB) | 105° conical DMT™ |
Directivity factor (Q) | 5 |
Directivity Index | 7 dB |
Maximum continuous SPL4 | 110 dB |
Maximum peak SPL4 | 116 dB |
Rated impedance | 8 ohms |
Recommended amplifier power (loudspeaker “program” power) |
300 watts |
Transformer taps | 70 V: 60, 30, 15, 7.5 W and 8Ω bypass
100V: 60, 30, 15 W and 8Ω bypass |
HF transducer | 1 inch silk dome tweeter / 1 inch voice coil, horn loaded |
LF transducer | 6.5 inch weather resistant paper cone woofer
1.5 inch / 38 mm voice coil |
Input connector type | Euroblock connector with parallel output terminals |
Enclosure material | Painted ABS polymer |
Grille material | Powder coated aluminum |
X-Mount material | Powder coated aluminum |
Enclosure Details | |
Ingress protection | IP-54 |
Operating environment | Designed for indoor and outdoor use |
Testing | The AD Series loudspeakers qualified for outdoor use using the following tests:
|
Net weight | 13.6 lb / 6.2 kg |
Product dimensions (HWD) inches |
14.4 × 8.5 × 8.5 |
Product dimensions (HWD) mm |
365 × 215 × 215 |
Shipping weight | 33.4 lb / 15.2 kg (pair packed) |
Shipping dimensions (HWD) inches |
20 × 12 × 23 (pair packed) |
Shipping dimensions (HWD) mm |
510 × 305 × 585 (pair packed) |
Included accessories | X-Mount mounting system, Euroblock connector, input panel cover |
ข้อมูล
QSC AD-S6T
QSC AcousticDesign™ AD-S6T เป็นลำโพงแบบติดตั้งพื้นผิว 70/100V ขนาด 6.5 นิ้ว แบบสองทาง ซึ่งเหมาะสำหรับการใช้งานในหลายประเภททั้งเสียงพื้นหลังและเสียงที่ต้องการเน้น รายการ AcousticDesign™ มอบโซลูชันเสียงติดตั้งคุณภาพระดับพรีเมียมที่เน้นทั้งประสิทธิภาพ, การกระจายเสียง, และความสวยงามเป็นสำคัญ พร้อมทั้งความง่ายในการติดตั้งที่ไม่เคยมีมาก่อนและความทนทานต่อสภาพอากาศที่สูง ซีรีส์ AcousticDesign™ จึงเป็นตัวเลือกที่หลากหลายและมั่นใจได้ในการใช้งาน
AD-S6T มาพร้อมกับวูฟเฟอร์กระดาษเคลือบกันฝนขนาด 6.5 นิ้ว บนคอยล์เสียงขนาด 1.5 นิ้ว และทวีตเตอร์โดมไหมขนาด 1 นิ้ว ที่เลือกมาอย่างพิถีพิถัน โดยทวีตเตอร์นี้มีคอยล์เสียงขนาด 1 นิ้ว ซึ่งให้ความไวและประสิทธิภาพที่ตรงกับวูฟเฟอร์ ทำให้มีการตอบสนองย่านเสียงที่ครบถ้วน
การกระจายเสียงที่สม่ำเสมอและมีมุมกระจาย 105° (แบบคอนิคอล) ทำได้โดยใช้เทคโนโลยี DMT™ (Directivity Matched Transition) ซึ่งนวัตกรรมนี้จะเชื่อมโยงการกระจายคลื่นความถี่สูงจากฮอร์นกับการกระจายของวูฟเฟอร์ในจุดตัดความถี่ ทำให้การเปลี่ยนแปลงของทรานสดิวเซอร์เป็นไปอย่างราบรื่นและมีการตอบสนองที่ดีทั้งในและนอกมุม

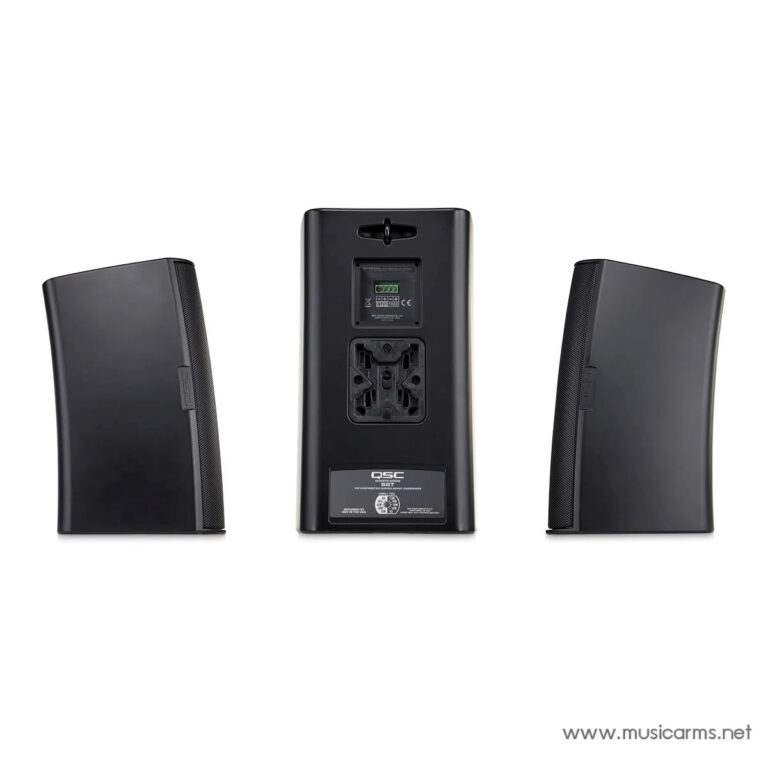

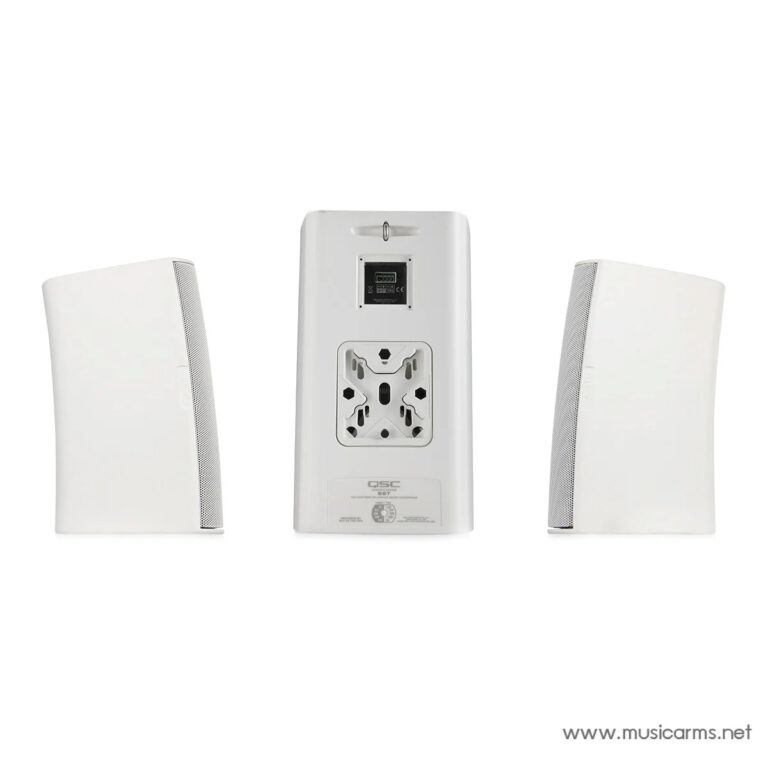

เพื่อรักษาความถี่ในการตอบสนองนี้ AD-S6T ใช้ทรานส์ฟอร์มเมอร์ 70/100V ที่มีการลดการสูญเสียและความเหนี่ยวนำต่ำ โดยสามารถปรับตั้งได้ผ่านตัวเลือกหมุนที่อยู่ใต้ฝาครอบยางกันฝนที่ด้านหลังของตัวตู้ลำโพง เพื่อเพิ่มความทนทานต่อสภาพอากาศ
ลำโพงซีรีส์ AcousticDesign™ ทุกตัวถูกบรรจุในตู้ ABS ที่ทนทานสำหรับความคงทนในระยะยาว กริลอะลูมิเนียมเคลือบผงและฝาครอบแผงอินพุตที่ปิดสนิทช่วยเพิ่มความทนทานต่อสภาพอากาศ โดยผ่านมาตรฐาน IEC60529 IP-54 สำหรับการต้านทานฝุ่นและน้ำกระเซ็น
สำหรับผู้ติดตั้งจะชื่นชอบระบบ X-Mount™ ที่ได้รับรางวัล ซึ่งมาพร้อมกับทุกโมเดล AcousticDesign™ การติดตั้งลำโพงนั้นง่ายดายไม่ว่าจะติดตั้งในแนวนอน, แนวตั้ง, บนผนัง หรือเพดาน โดยไม่จำเป็นต้องใช้เครื่องมือพิเศษ สามารถตั้งค่าล่วงหน้าได้ที่พื้นโดยใช้เครื่องหมายที่ตัวติดตั้งที่สามารถปรับมุมได้ ช่วยให้การติดตั้งลำโพงรวดเร็วและปลอดภัยยิ่งขึ้น
เพื่อเพิ่มประสิทธิภาพและความเร็วในการติดตั้งในผลลัพธ์ที่ดีที่สุด สามารถใช้ชุดตัวกรองเสียงที่พัฒนาขึ้นจากเทคนิค QSC Intrinsic Correction™ ผ่านแพลตฟอร์ม Q-SYS รวมถึงแอมพลิฟายเออร์ซีรีส์ CXD สำหรับโซลูชันระบบ QSC ที่สมบูรณ์แบบ
ซีรีส์ AcousticDesign™ ยังให้ความสำคัญกับความสวยงามของการออกแบบโดยไม่มีโลโก้ที่เด่นชัด และสามารถทาสีเพื่อให้เข้ากับการตกแต่งใดๆ ที่ต้องการ มีให้เลือกทั้งสีดำมาตรฐาน (RAL 9011) หรือขาว (RAL 9010)
สเปค
รายละเอียดระบบ AD-S6T
- ช่วงความถี่ที่มีประสิทธิภาพ: 60 Hz – 20 kHz
- กำลังไฟฟ้า / แรงดันที่มีประสิทธิภาพ: 150 วัตต์ / 35 โวลต์ (rms)
- ความไวในการตอบสนอง: 89 dB SPL
- มุมกระจายเสียง (-6 dB): 105° conical DMT™
- ปัจจัยการทิศทาง (Q): 5
- ดัชนีการทิศทาง (Directivity Index): 7 dB
- SPL สูงสุดที่ต่อเนื่อง: 110 dB
- SPL สูงสุดที่พีค: 116 dB
- ความต้านทานที่ระบุ: 8 โอห์ม
- กำลังแอมพลิฟายเออร์ที่แนะนำ (กำลัง “โปรแกรม” ของลำโพง): 300 วัตต์
- จุดต่อสายของทรานส์ฟอร์มเมอร์:
70 V: 60, 30, 15, 7.5 W และ Bypass 8Ω
100V: 60, 30, 15 W และ Bypass 8Ω - ทรานสดิวเซอร์ HF: ทวีตเตอร์โดมไหมขนาด 1 นิ้ว / คอยล์เสียงขนาด 1 นิ้ว, โหลดฮอร์น
- ทรานสดิวเซอร์ LF: วูฟเฟอร์กระดาษกันฝนขนาด 6.5 นิ้ว
คอยล์เสียงขนาด 1.5 นิ้ว / 38 มม. - ประเภทการเชื่อมต่ออินพุต: ตัวเชื่อมต่อ Euroblock พร้อมขั้วต่อขนาน
- วัสดุของตู้ลำโพง: พลาสติก ABS เคลือบสี
- วัสดุของกริล: อะลูมิเนียมเคลือบผง
- วัสดุของ X-Mount: อะลูมิเนียมเคลือบผง
รายละเอียดตู้ลำโพง
- การป้องกันการเข้า (Ingress protection): IP-54
- สภาพแวดล้อมการใช้งาน: ออกแบบสำหรับการใช้งานภายในและภายนอก
- การทดสอบ: ลำโพงซีรีส์ AD ผ่านการทดสอบการใช้งานกลางแจ้งด้วยการทดสอบดังนี้:
- สารละลายเกลือ: MIL-STD-810G Method 509.5 เป็นเวลา 100 ชั่วโมง
- ความชื้น: MIL-STD-810G Method 507.5, Natural cycle B2, ความชื้นสูงเป็นระยะเวลา 7 วัน
- อุณหภูมิสูงและต่ำ: ทดสอบตามมาตรฐานภายในของ QSC ระหว่าง -20° และ 50° C
- น้ำหนักสุทธิ: 13.6 ปอนด์ / 6.2 กก.
- ขนาดผลิตภัณฑ์ (HWD): 14.4 × 8.5 × 8.5 นิ้ว / 365 × 215 × 215 มม.
- น้ำหนักจัดส่ง: 33.4 ปอนด์ / 15.2 กก. (บรรจุคู่)
- ขนาดจัดส่ง (HWD): 20 × 12 × 23 นิ้ว (บรรจุคู่) / 510 × 305 × 585 มม. (บรรจุคู่)
- อุปกรณ์ที่รวมมา: ระบบยึด X-Mount, ตัวเชื่อมต่อ Euroblock, ฝาครอบแผงอินพุต
