Radial JPC ดีไอบ๊อกซ์
ราคา : 9,000 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
Description

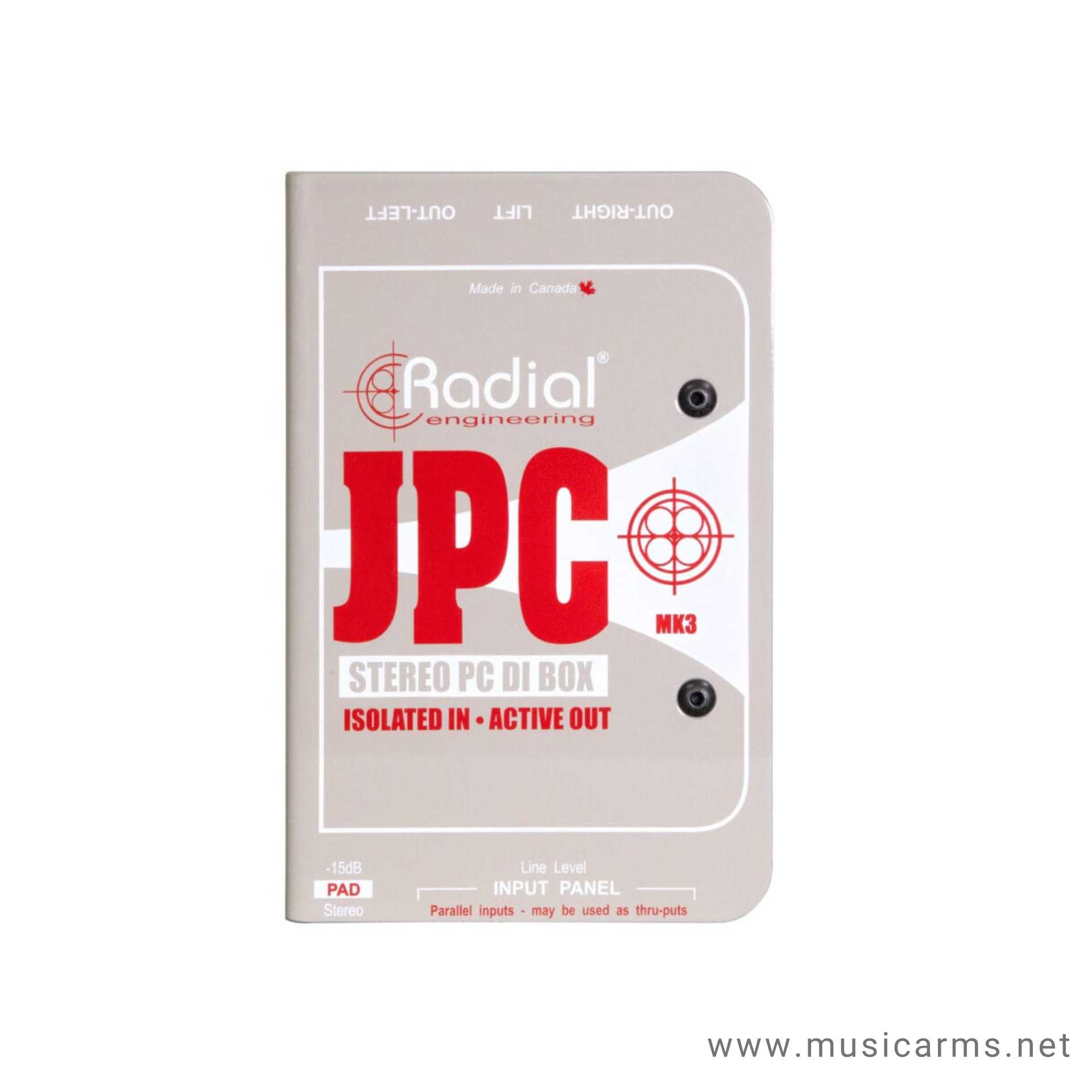

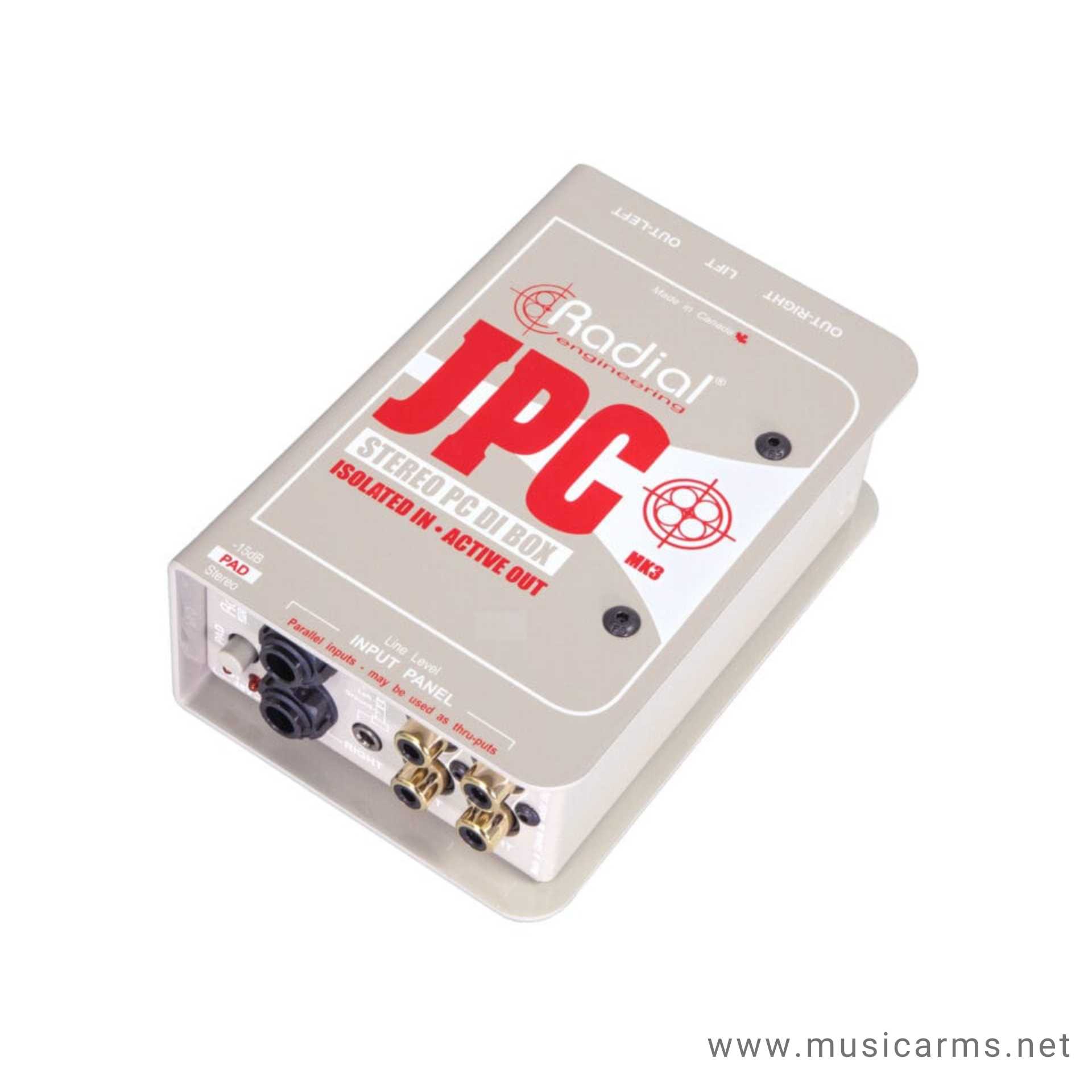

Radial JPC D.I Box
Hybrid circuit for low noise
The JPC is a stereo direct box that is easy to use with practically any consumer electronic device. It utilizes active buffers and transformer isolation to create a hybrid circuit that blocks ground loops and reduces system noise, along with AC blocking capacitors to prevent any audio system noise from bleeding back into the computer. The choice of ¼”, RCA and 3.5mm input connectors make it easy to interface with all types of unbalanced audio sources such as computers, smartphones, and tablets, and the outputs are XLR balanced mic level to feed snake systems and PAs. Powering the JPC is accomplished via 48V phantom from a mixing console, allowing the JPC to be used in concert environments without requiring an external power supply.
Specification
Specification
| Audio circuit type: | Unity Gain buffers and inverters using low noise high end audio grade operational amplifiers | |
| Number of channels: | 2 | |
| Frequency response: | 20Hz ~ 20kHz +/- 2dB | |
| Dynamic range: | 111dB | |
| Total harmonic distortion: | 0.01% @ -15dBu Output | |
| Intermodulation Distortion: | Less than 0.15% at any level below clipping | |
| Phase Deviation: | +29º at 20Hz | -5º at 1kHz | -80º at 20kHz | |
| Input Impedance: | 10kΩ | |
| Output Impedance: | 600Ω | |
| Equivalent Input Noise: | -94dBu | |
| Noise Floor: | -97dB below 0dB Out | |
| Maximum Input: | +17dBu | |
| Features | ||
| Input pad, Ground lift, Phantom Power | ||

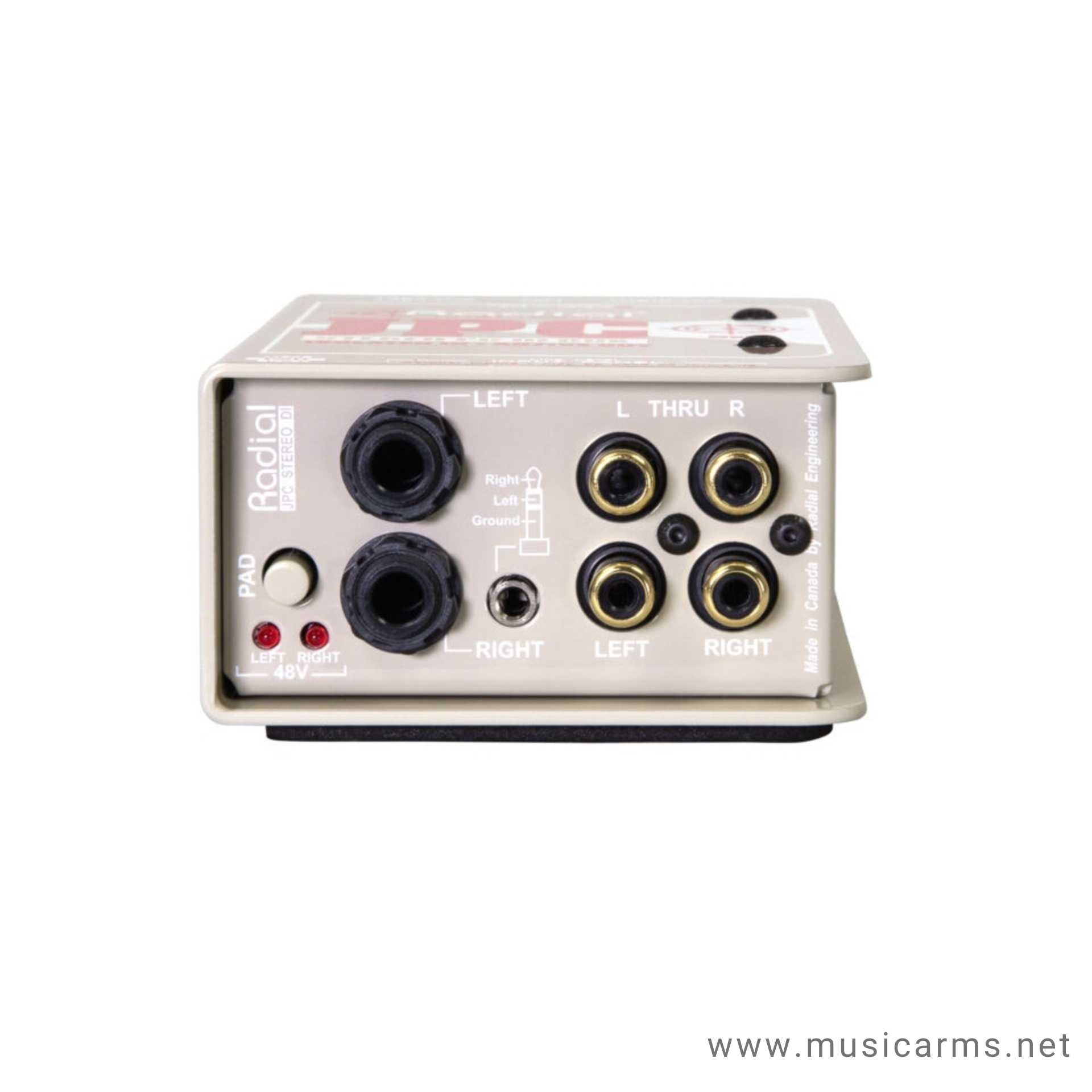

| Input Connectors: | 1/4″, RCA, 3.5mm TRS | |

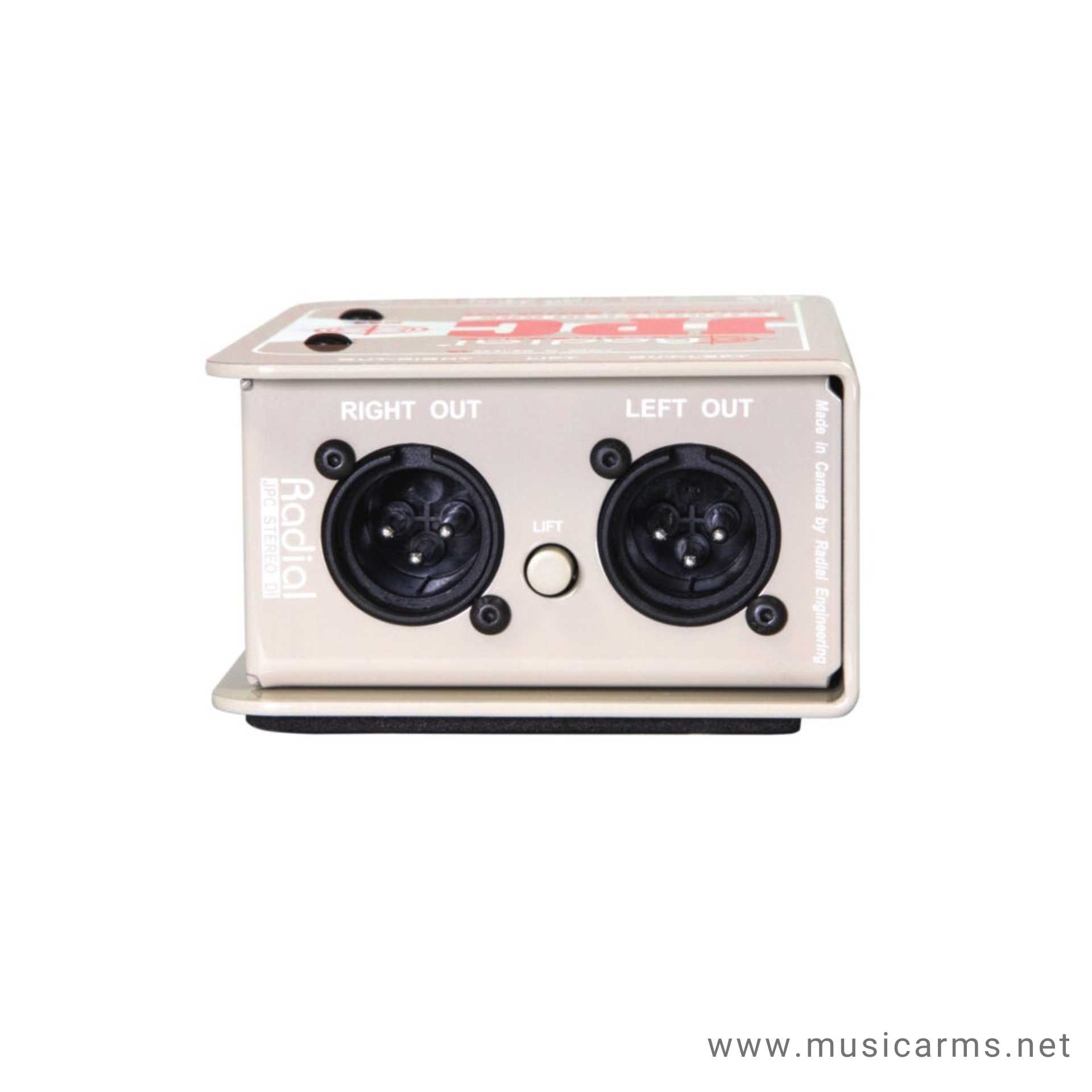

| Output Connectors: | XLR | |
| General | ||
| Construction: | 14 gauge steel chassis and outer shell | |
| Size (L x W x D): | 3.3″ x 5.0″ x 2″ (84 x 127 x 48mm) | |
| Weight: | 1.55lb (720 g) | |
| Power: | 48V Phantom Power (each channel requirers 48V phantom) | |
| Conditions: | For use in dry locations only between 5°C and 40°C | |
ข้อมูล
Radial JPC ดีไอบ๊อกซ์
วงจรไฮบริดสำหรับสัญญาณรบกวนต่ำ
JPC เป็นกล่องสเตอริโอไดเร็กต์ที่ใช้งานง่ายกับอุปกรณ์อิเล็กทรอนิกส์ทั่วไป ใช้บัฟเฟอร์แบบแอคทีฟและการแยกหม้อแปลงเพื่อสร้างวงจรไฮบริดที่บล็อกกราวด์ลูปและลดเสียงรบกวนของระบบ พร้อมด้วยตัวเก็บประจุปิดกั้น AC เพื่อป้องกันเสียงรบกวนของระบบเสียงไม่ให้ไหลกลับเข้าสู่คอมพิวเตอร์ ตัวเลือกตัวเชื่อมต่ออินพุต ¼”, RCA และ 3.5 มม. ทำให้ง่ายต่อการเชื่อมต่อกับแหล่งเสียงที่ไม่สมดุลทุกประเภท เช่น คอมพิวเตอร์ สมาร์ทโฟน และแท็บเล็ต และเอาต์พุตเป็นระดับไมโครโฟนสมดุล XLR เพื่อป้อนระบบ Snake และ PA JPC ทำได้ผ่าน Phantom 48V จากคอนโซลมิกซ์ ทำให้ JPC สามารถใช้ในสภาพแวดล้อมคอนเสิร์ตโดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก
สเปค
สเปค
ประเภทวงจรเสียง: บัฟเฟอร์ Unity Gain และอินเวอร์เตอร์โดยใช้เครื่องขยายสัญญาณเสียงระดับไฮเอนด์ที่มีสัญญาณรบกวนต่ำ
จำนวนช่อง: 2
การตอบสนองความถี่: 20Hz ~ 20kHz +/- 2dB
ช่วงไดนามิก: 111dB
ความเพี้ยนฮาร์มอนิกรวม: 0.01% @ -15dBu เอาต์พุต
การบิดเบือนระหว่างการปรับ: น้อยกว่า 0.15% ที่ระดับใด ๆ ที่ต่ำกว่าการตัด
การเบี่ยงเบนเฟส: +29° ที่ 20Hz | -5° ที่ 1kHz | -80° ที่ 20kHz
ความต้านทานอินพุต: 10kΩ
ความต้านทานขาออก: 600Ω
สัญญาณรบกวนอินพุตเทียบเท่า: -94dBu
พื้นเสียงรบกวน: -97dB ต่ำกว่า 0dB ออก
อินพุตสูงสุด: +17dBu
ช่องเสียบอินพุต: 1/4″, RCA, TRS 3.5 มม
ขั้วต่อเอาต์พุต: XLR
โครงสร้าง: โครงเหล็กขนาด 14 เกจและโครงด้านนอก
ขนาด (ยาว x กว้าง x ลึก): 3.3″ x 5.0″ x 2″ (84 x 127 x 48 มม.)
น้ำหนัก: 1.55 ปอนด์ (720 กรัม)
กำลังไฟ: Phantom Power 48V (แต่ละช่องต้องใช้ Phantom 48V)
เงื่อนไข: สำหรับใช้ในสถานที่แห้งเท่านั้นระหว่าง 5°C ถึง 40°C
