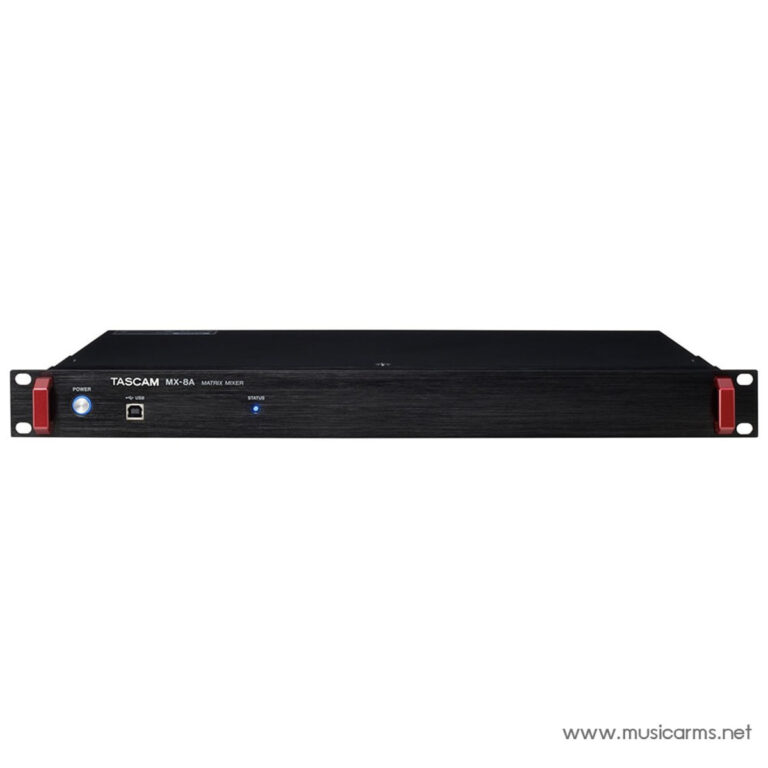

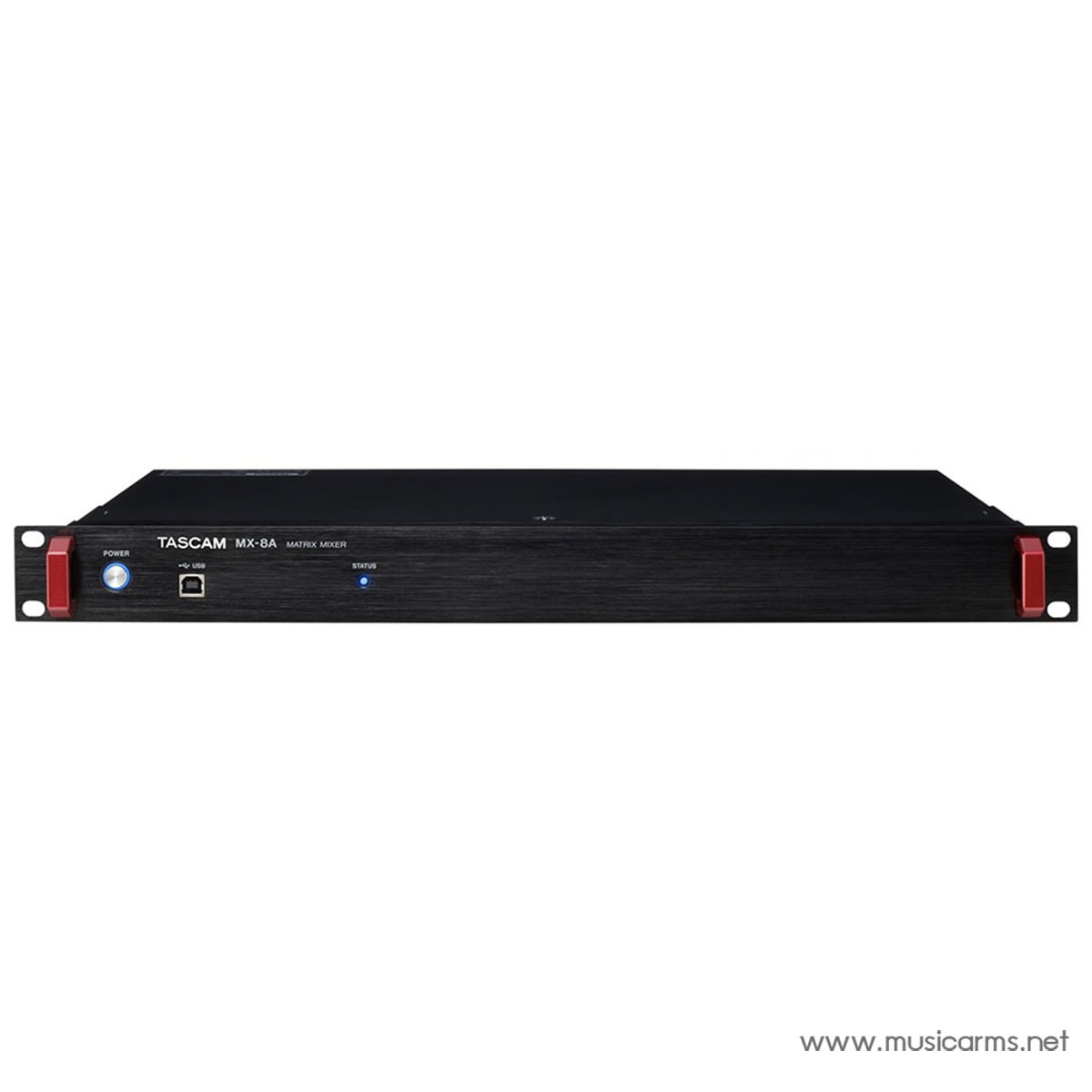

Tascam MX-8A 8-Input /8-Output Matrix Mixer with DSP

Control your audio matrix

Establishments such as shops, restaurants, clubs, bars, schools, and even places of worship all have different areas where they need to broadcast music, live speech, or pre-recorded public announcements. Each area will have different acoustic properties and the audio output for them will therefore require equalising and adjusting, that’s where the Tascam MX8A matrix mixer comes in. Equipped with eight output channels and an integrated audio interface, the MX8A mixes up to ten different analog and digital sources, including USB stereo, that it can distribute over eight zones of your choosing as well as via stereo USB. To configure and command the MX8A, two included applications are used via USB connection from a MAC or Windows computer, or wirelessly via an Android or IOS device. Tascam MX Connect is used to set up and configure the mixer and each channel in-depth, whilst Tascam EZ Connect is used to give you immediate and easy control over your channel levels without disrupting the pre-sets.

Ultimate DSP power

Offering powerful DSP mixing and routing functions, the MX8A converts analog and digital signals with zero latency, and allows you to fine tune every nuance of the audio distributed through it. For each input, a compressor, a four-band parametric EQ, and an auto level control allow you to shape incoming audio signals to your preference, great for microphone and instrument signals that you want to record. All of the outputs have a dedicated 10-band EQ with a high and low pass filter, this allows you to intricately condition the frequency range of each channel’ audio, the outputs also feature a delay and a limiter function that give you the ability to attenuate and perfect the output audio of each zone. Additional DSP features include automatic ducking, and ambient noise reduction that make public announcements and microphone audio clearer for people to hear.

Digital and analog connectivity

Fitted with analog Euroblock inputs and outputs that provide adaptable stereo connection, grounding and a robust physical profile, the MX8A’s analog connectivity is ideal for permanent fixtures. An Integrated USB audio interface with a USB 2.0 port on the front of it allows you to connect to your computer so you can record and play digital files. The MX8A matrix mixer also features a digital network Ethernet LAN connection as well as an RS-485 port and an RS-232C connector for further data communication capability.

With The SNTP client-included timer event function, you can automate the matrix mixer to switch through different scenes at specified times. Additionally to controlling the MX8A remotely, you can connect up to eight wall mounted Tascam RC-W100 controllers, up to 200m total cable length away with the RS-485 output. The unit is powered by a standard IEC cable from mains power. The MX8A unit itself is compact, taking up only 1U of rack space, and it is robust, with a frame constructed of sturdy metal panels. The Tascam MX8A Matrix Mixer the ultimate solution to mapping audio to different zones in absolutely any type of establishment or facility.

Features

• Professional audio matrix mixer with eight channels and a USB interface
• Mix audio from ten different sources out to eight different zones
• Play digital files and record with the integrated USB audio interface
• Ultimate DSP functions allow you to fine tune the audio of each channel
• Can be controlled remotely via IOS and Android mobile devices and tablets
• Up to 50 scene presets can be saved and autonomously selected with the SNTP client
• Eight wall mounted RC-W100 controllers can be connected with the RS-485 connector
• Ethernet connection allows extensive LAN interaction and network control capabilities
• Robust metal chassis and compact size only take up one rack unit

General

• Audio formats: 44.1/48 kHz, 16/24 bit

Inputs and outputs

• USB port: 4-pin USB B-type
  • Transfer rate: USB 2.0 High Speed (480 Mbit/s)
• Analogue inputs (ANALOG IN): Balanced Euroblock connectors, 3.81 mm pitch
  • Minimum input level: –70 dBu
  • Maximum input level: +26 dBu
  • Input impedance: >2.2 kΩ
• Analogue outputs (ANALOG OUT): Balanced Euroblock connectors, 3.81 mm pitch
  • Nominal output level:
    • +4 dBu (Ref(D) ≠ –9 dBFS)
    • +6 dBu (Ref(D) = −9 dBFS)
  • Maximum output level (selectable):
    • +15 dBu (Ref(D): –9 dBFS)
    • +18 dBu (Ref(D): –14 dBFS)
    • +20 dBu (Ref(D): –16 dBFS)
    • +22 dBu (Ref(D): –18 dBFS)
    • +24 dBu (Ref(D): –20 dBFS)
  • Output impedance: >200 Ω
• RS-232C connector: D-sub 9-pin (female, inch-standard)
• RS-485 connector: RJ-45 connector
  • Recommended cable: STP cable, Cat 5e or faster
• Network connector (ETHERNET): RJ-45 connector
  • Transmission protocol: TCP/IP
  • Ethernet standard: 100BASE-TX
  • Recommended cable: STP cable, Cat 5e or faster

Audio performance

• Mic amp EIN (equivalent input noise):
  • <−126 dBu (Mic in to Line out, input impedance: 150 Ω, 22 kHz LPF, A-weighted, JEITA)
• Frequency response: 20 Hz – 20 kHz, ±0.5 dB (+24 dBu input, Line in to Line out, GAIN at min., JEITA)
• Distortion (THD+N): <0.005 (+24 dBu input, 1 kHz, Line in to Line out, GAIN at min., JEITA)
• S/N ratio: >106 dB (+24 dBu input, Line in to Line out, GAIN at min., JEITA)
• Crosstalk: >107 dB (+24 dBu input, 1 kHz, Line in to Line out, GAIN at min., JEITA)
• Dynamic range: >105 dB (Line in to Line out, GAIN at min., JEITA)

Note: JEITA indicates compliance with JEITA CP-2150

Power supply and other specifications

• Voltage requirements: AC 100–240 V, 50/60 Hz
• Permissible operating temperature range: 0–40 °C
• Power consumption: 21 W
• Dimensions: 483 mm × 45 mm × 304 mm (W × H × D)
• Weight: 3 kg

ทั่วไป

• รูปแบบเสียง: 44.1/48 kHz, 16/24 บิต

อินพุตและเอาต์พุต

• พอร์ต USB: USB B-type 4 พิน

  • อัตราการถ่ายโอน: USB 2.0 High Speed (480 Mbit/s)

• อินพุตอนาล็อก (ANALOG IN): ขั้วต่อ Euroblock แบบบาลานซ์, ระยะห่าง 3.81 มม.

  • ระดับอินพุตต่ำสุด: –70 dBu
  • ระดับอินพุตสูงสุด: +26 dBu
  • อิมพีแดนซ์อินพุต: >2.2 kΩ

• เอาต์พุตอนาล็อก (ANALOG OUT): ขั้วต่อ Euroblock แบบบาลานซ์, ระยะห่าง 3.81 มม.

  • ระดับเอาต์พุตปกติ:
    • +4 dBu (Ref(D) ≠ –9 dBFS)
    • +6 dBu (Ref(D) = −9 dBFS)
  • ระดับเอาต์พุตสูงสุด (เลือกได้):
    • +15 dBu (Ref(D): –9 dBFS)
    • +18 dBu (Ref(D): –14 dBFS)
    • +20 dBu (Ref(D): –16 dBFS)
    • +22 dBu (Ref(D): –18 dBFS)
    • +24 dBu (Ref(D): –20 dBFS)
  • อิมพีแดนซ์เอาต์พุต: >200 Ω

• ขั้วต่อ RS-232C: D-sub 9 พิน (ตัวเมีย, มาตรฐานนิ้ว)

• ขั้วต่อ RS-485: ขั้วต่อ RJ-45

  • สายเคเบิลที่แนะนำ: สาย STP, Cat 5e หรือเร็วกว่า

• ขั้วต่อเครือข่าย (ETHERNET): ขั้วต่อ RJ-45

  • โปรโตคอลการส่ง: TCP/IP
  • มาตรฐานอีเธอร์เน็ต: 100BASE-TX
  • สายเคเบิลที่แนะนำ: สาย STP, Cat 5e หรือเร็วกว่า

ประสิทธิภาพเสียง

• สัญญาณรบกวนอินพุตเทียบเท่าไมค์แอมป์ (EIN):

  • <−126 dBu (ไมค์อินไปไลน์เอาต์, อิมพีแดนซ์อินพุต: 150 Ω, 22 kHz LPF, A-weighted, JEITA)

• การตอบสนองความถี่: 20 Hz – 20 kHz, ±0.5 dB (อินพุต +24 dBu, ไลน์อินไปไลน์เอาต์, GAIN ต่ำสุด, JEITA)

• ความผิดเพี้ยน (THD+N): <0.005 (+24 dBu อินพุต, 1 kHz, ไลน์อินไปไลน์เอาต์, GAIN ต่ำสุด, JEITA)

• อัตราส่วน S/N: >106 dB (+24 dBu อินพุต, ไลน์อินไปไลน์เอาต์, GAIN ต่ำสุด, JEITA)

• สัญญาณข้ามช่อง: >107 dB (+24 dBu อินพุต, 1 kHz, ไลน์อินไปไลน์เอาต์, GAIN ต่ำสุด, JEITA)

• ช่วงไดนามิก: >105 dB (ไลน์อินไปไลน์เอาต์, GAIN ต่ำสุด, JEITA)

• หมายเหตุ: JEITA ระบุว่าสอดคล้องกับ JEITA CP-2150

แหล่งจ่ายไฟและข้อมูลจำเพาะอื่น ๆ

• ข้อกำหนดแรงดันไฟฟ้า: AC 100–240 V, 50/60 Hz
• ช่วงอุณหภูมิการทำงานที่อนุญาต: 0–40 °C
• การใช้พลังงาน: 21 W
• ขนาด (กว้าง × สูง × ลึก): 483 มม. × 45 มม. × 304 มม.
• น้ำหนัก: 3 กก.
