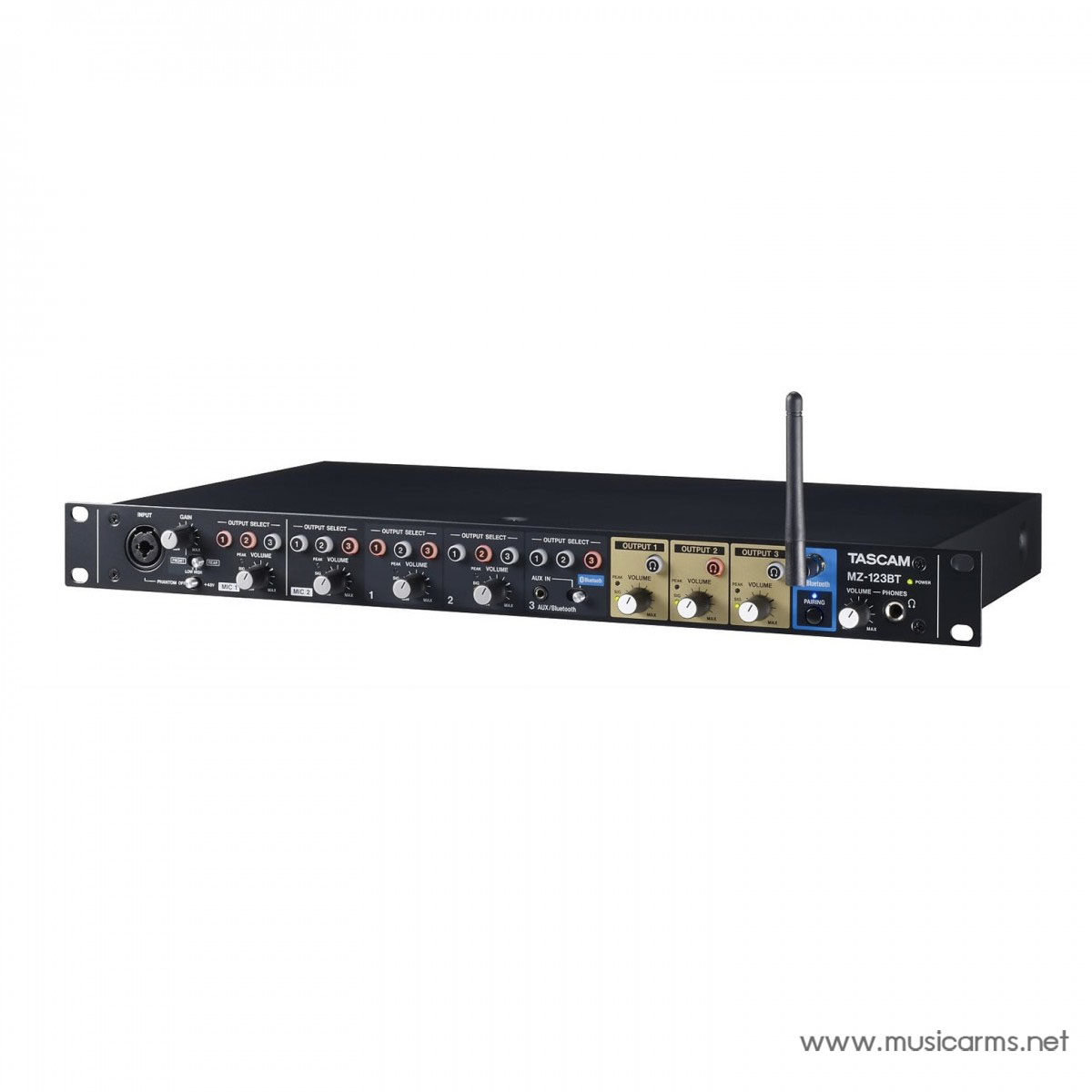

Tascam MZ-123BT มิกเซอร์อนาล็อก แบบแยกโซน

Ideal for commercial use – three zone outputs for three spaces

Designed with commercial use in mind, the MZ-123BT features everything you need to play background music and make announcements across multiple spaces. With three zone outputs in total, the mixer allows you to route music across three different spaces with dedicated rotary controls for volume level. Perfect for commercial businesses such as bars, cafes, restaurants and hotels; the MZ-123BT provides all the controls and connections you need for professional-grade sound routing.

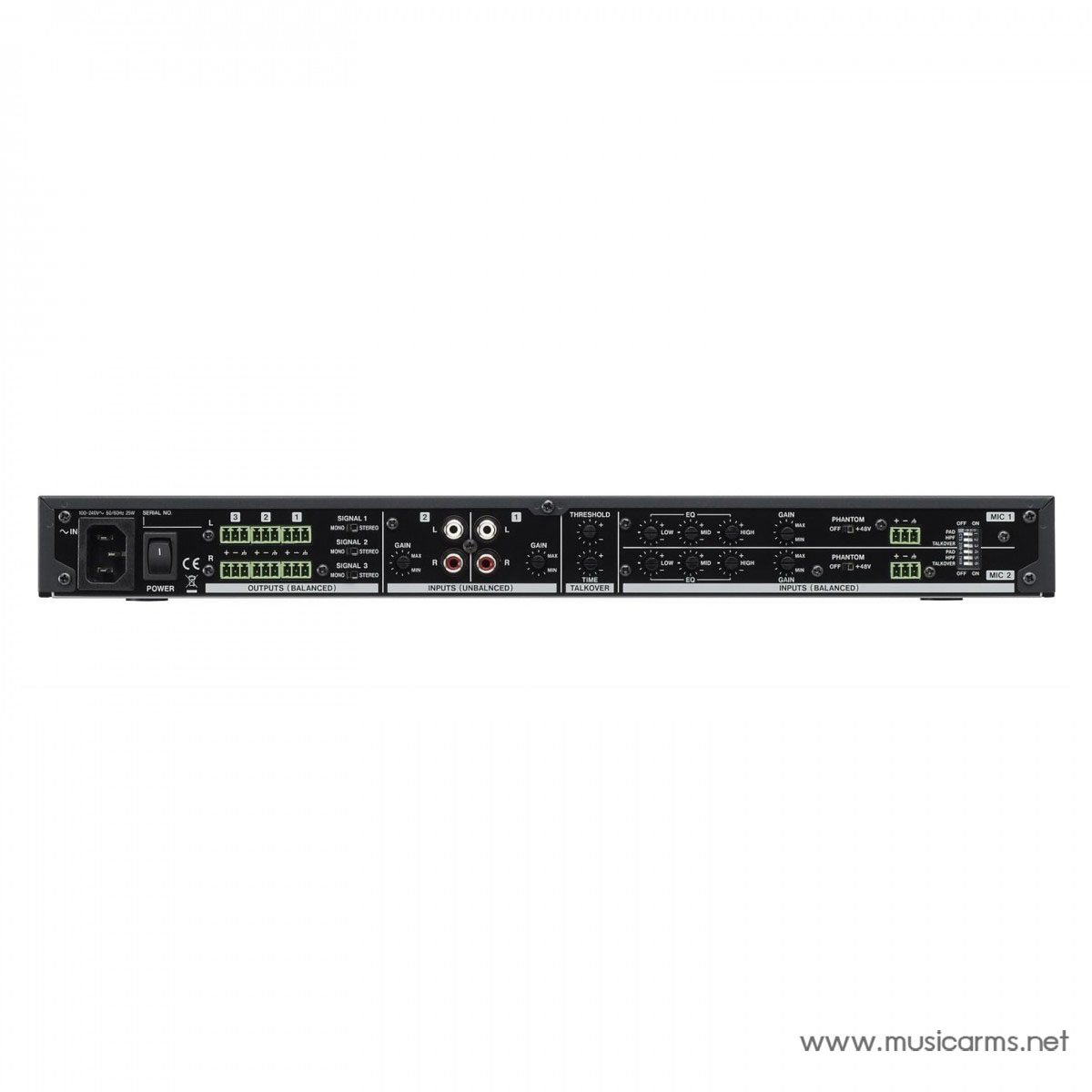

The rear of the unit features three pairs of balanced stereo outputs with Euroblock connectors – ideal for fixes installations. Each output is accompanied by a switch allowing you to toggle between mono and stereo modes. The onboard ‘Talkover’ function will duck the volume of your background music when it detects a microphone’s signal, allowing for clear and intelligible announcements.

Three stereo input channels and Bluetooth connectivity

You can incorporate a range of playback sources thanks to the three stereo input channels comprised of two stereo in inputs and an AUX/Bluetooth input. The two stereo line inputs (RCA, unbalanced) are perfect for integrating audio gear such as solid-state players, media players and other playback devices.

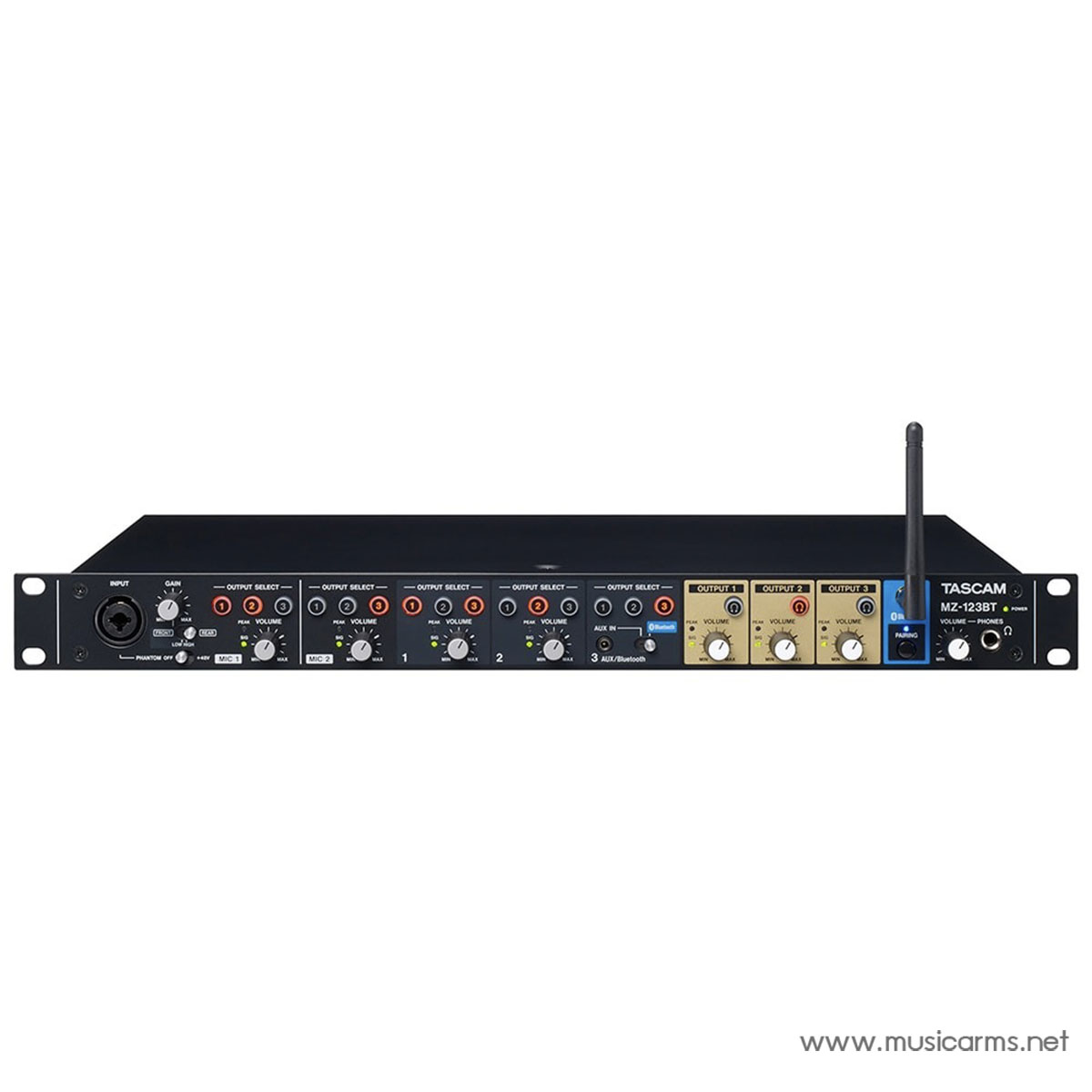

The built-in Bluetooth connection allows you to stream music wirelessly, directly to the mixer from a Bluetooth-enabled device such as a smartphone or tablet. Each input comes with its own dedicated volume control knob with three zone routing buttons for audio distribution in different spaces. The front panel of the mixer features an external Bluetooth antenna ensuring high-speed signal transmission and stable wireless connectivity.

Dual mic inputs with 48V Phantom Power

You can utilise studio-grade microphones to make your announcements thanks to the inclusion of 48V Phantom Power. The two pristine microphone inputs feature talkover functionality as well as zone selection with the front-panel buttons. There is a front-panel XLR/TRS combo connection as well as two rear-panel Euroblock connectors.

Three-band EQ and high-pass filter

For advanced users, you can shape your sound to suit any space using the onboard three-band equaliser and switchable high-pass filter. The rear of the unit features three gain controls knobs for each band (low, mid, high) as well as gain control knobs. You can also shape your sound further using the high-pass filter, allowing you to set the input level and tonal character for each microphone.

Features

• Compact analog zone mixer with three zone outputs
• Slimline rack-mountable design
• Ideal for commercial installations – bars, restaurants, cafes, hotels, private events and more
• Onboard wireless Bluetooth connectivity – stream music from your favourite Bluetooth-enabled device
• Front-panel Bluetooth antenna maintains high-speed transmission and stable wireless connection
• Three stereo line inputs with dual RCA unbalanced line inputs
• Bluetooth/AUX input on front panel
• Two microphone inputs for announcements
• 48V Phantom Power, high-pass filter and pad for mic channels
• Level controls and zone selection buttons for each mic/stereo line input
• Signal/peak indicators on each mic/stereo line input
• Headphone output with level control for monitoring each zone output

Analog Audio Inputs

• Microphone Inputs 1-2 (Balanced):
  • Connector, front panel:
    • XLR/TRS combo connector
    • XLR-3-31 (1: GND, 2: HOT, 3: COLD)
    • 6.3-mm TRS jacks (Tip: HOT, Ring: COLD, Sleeve: GND)
  • Connector, rear panel: 2 x Euroblock
  • Input impedance: 2.4 k ohms
  • Nominal input level:
    • –26 dBu (front connector set to HIGH or rear connector PAD OFF)
    • ––2 dBu (front connector set to LOW or rear connector PAD ON)
  • Maximum input level:
    • –10 dBu (front connector set to HIGH or rear connector PAD OFF)
    • –+14 dBu (front connector set to LOW or rear connector PAD ON)
  • Minimum input level:
    • –65 dBu (front connector set to HIGH or rear connector PAD OFF)
    • –41 dBu (front connector set to LOW or rear connector PAD ON)
• Line inputs (unbalanced):
  • Type: RCA pin jacks
  • Nominal Input Level: –10 dBV
  • Maximum Input Level: +6 dBV
  • Input Impedance: ≥10 k ohms
• AUX Inputs (Unbalanced):
  • Type: 3.5 mm stereo mini jack
  • Nominal Input Level: -20dBV
  • Maximum Input Level: -4dBV
  • Input Impedance: ≥10 k ohms

Analog Audio Outputs

• Outputs 1-3 (balanced):
  • Type: 3 x Euroblock
  • Nominal Output Level: +4 dBu (volume knob set to 0 dB)
  • Maximum Output Level: +24 dBu
  • Output Impedance: 200 ohms
• Headphone Outputs:
  • Type: 6.3-mm stereo jack
  • Maximum Output Power: 80 mW + 80 mW (THD+N ≤0.1 percent, 32 ohms load)

Audio Performance

• Equivalent input noise (EIN): ≤–125 dB(A) – (mic input to line output, 150 ohms, 20-kHz LPF)
• Frequency Response:
  • Mic input to line output: 20 Hz – 20 kHz, +0.5 dB / –1 dB (GAIN at min., VOLUME at 0 dB, JEITA)
  • Line input to line output: 20 Hz – 20 kHz, ±0.5 dB (GAIN at min., VOLUME at 0 dB, JEITA)
• Distortion:
  • Mic input (front) to line output: ≤0.02 percent
  • Mic input (rear) to line output: ≤0.01 percent
  • Line input to line output: ≤0.01 percent
• S/N Ratio: ≥90 dB
• Crosstalk Attenuation: ≥80 dB

Bluetooth

• Bluetooth Version: 4.2
• Output Class: Class 2
• Supported Profile: A2DP
• Supports A2DP Codecs: SBC, AAC, aptX
• A2DP Content Protection: SCMS-T
• Antenna: RP-SMA (female)

General/Power

• Power Supply: AC 100–240 V, 50/60 Hz
• Power Consumption: 25 W
• Dimensions (WxHxD): 483 x 47 x 275 mm
• Weight: 3 kg
• Permissible Operating Temperature: 0 – 40 degrees Celsius

อินพุตเสียงอนาล็อก (Analog Audio Inputs)

อินพุตไมโครโฟน 1-2 (สมดุล)

• ช่องเชื่อมต่อ (แผงด้านหน้า):
  • ช่องเสียบ XLR/TRS combo
  • XLR-3-31 (1: กราวด์, 2: HOT, 3: COLD)
  • แจ็ค 6.3 มม. TRS (Tip: HOT, Ring: COLD, Sleeve: กราวด์)
• ช่องเชื่อมต่อ (แผงด้านหลัง): 2 x Euroblock
• อิมพีแดนซ์อินพุต: 2.4 k โอห์ม
• ระดับอินพุตปกติ:
  • –26 dBu (ช่องด้านหน้าตั้งค่าเป็น HIGH หรือช่องด้านหลัง PAD OFF)
  • –2 dBu (ช่องด้านหน้าตั้งค่าเป็น LOW หรือช่องด้านหลัง PAD ON)
• ระดับอินพุตสูงสุด:
  • –10 dBu (ช่องด้านหน้าตั้งค่าเป็น HIGH หรือช่องด้านหลัง PAD OFF)
  • +14 dBu (ช่องด้านหน้าตั้งค่าเป็น LOW หรือช่องด้านหลัง PAD ON)
• ระดับอินพุตต่ำสุด:
  • –65 dBu (ช่องด้านหน้าตั้งค่าเป็น HIGH หรือช่องด้านหลัง PAD OFF)
  • –41 dBu (ช่องด้านหน้าตั้งค่าเป็น LOW หรือช่องด้านหลัง PAD ON)

อินพุตไลน์ (ไม่สมดุล)

• ประเภท: แจ็ค RCA pin
• ระดับอินพุตปกติ: –10 dBV
• ระดับอินพุตสูงสุด: +6 dBV
• อิมพีแดนซ์อินพุต: ≥10 k โอห์ม

อินพุต AUX (ไม่สมดุล)

• ประเภท: แจ็คสเตอริโอมินิ 3.5 มม.
• ระดับอินพุตปกติ: -20 dBV
• ระดับอินพุตสูงสุด: -4 dBV
• อิมพีแดนซ์อินพุต: ≥10 k โอห์ม

เอาต์พุตเสียงอนาล็อก (Analog Audio Outputs)

เอาต์พุต 1-3 (สมดุล)

• ประเภท: 3 x Euroblock
• ระดับเอาต์พุตปกติ: +4 dBu (ปุ่มปรับระดับเสียงตั้งค่าที่ 0 dB)
• ระดับเอาต์พุตสูงสุด: +24 dBu
• อิมพีแดนซ์เอาต์พุต: 200 โอห์ม

เอาต์พุตหูฟัง

• ประเภท: แจ็คสเตอริโอ 6.3 มม.
• กำลังขับสูงสุด: 80 mW + 80 mW (THD+N ≤0.1%, โหลด 32 โอห์ม)

ประสิทธิภาพเสียง (Audio Performance)

• สัญญาณรบกวนอินพุตเทียบเท่า (EIN): ≤–125 dB(A) – (อินพุตไมค์ไปเอาต์พุตไลน์, 150 โอห์ม, 20-kHz LPF)
• การตอบสนองความถี่:
  • อินพุตไมค์ไปเอาต์พุตไลน์: 20 Hz – 20 kHz, +0.5 dB / –1 dB (GAIN ต่ำสุด, VOLUME ที่ 0 dB, JEITA)
  • อินพุตไลน์ไปเอาต์พุตไลน์: 20 Hz – 20 kHz, ±0.5 dB (GAIN ต่ำสุด, VOLUME ที่ 0 dB, JEITA)
• ความผิดเพี้ยน:
  • อินพุตไมค์ (ด้านหน้า) ไปเอาต์พุตไลน์: ≤0.02%
  • อินพุตไมค์ (ด้านหลัง) ไปเอาต์พุตไลน์: ≤0.01%
  • อินพุตไลน์ไปเอาต์พุตไลน์: ≤0.01%
• อัตราส่วน S/N: ≥90 dB
• การลดทอนสัญญาณข้ามช่อง (Crosstalk Attenuation): ≥80 dB

บลูทูธ (Bluetooth)

• เวอร์ชันบลูทูธ: 4.2
• คลาสเอาต์พุต: Class 2
• โปรไฟล์ที่รองรับ: A2DP
• A2DP Codecs ที่รองรับ: SBC, AAC, aptX
• การป้องกันเนื้อหา A2DP: SCMS-T
• เสาอากาศ: RP-SMA (ตัวเมีย)

ทั่วไป/พลังงาน (General/Power)

• แหล่งจ่ายไฟ: AC 100–240 V, 50/60 Hz
• การใช้พลังงาน: 25 W
• ขนาด (กว้างxสูงxลึก): 483 x 47 x 275 มม.
• น้ำหนัก: 3 กก.
• อุณหภูมิการทำงานที่อนุญาต: 0 – 40 องศาเซลเซียส
