Tascam SB-16D 16-in/16-out Dante Stage Box

Flexible routing options

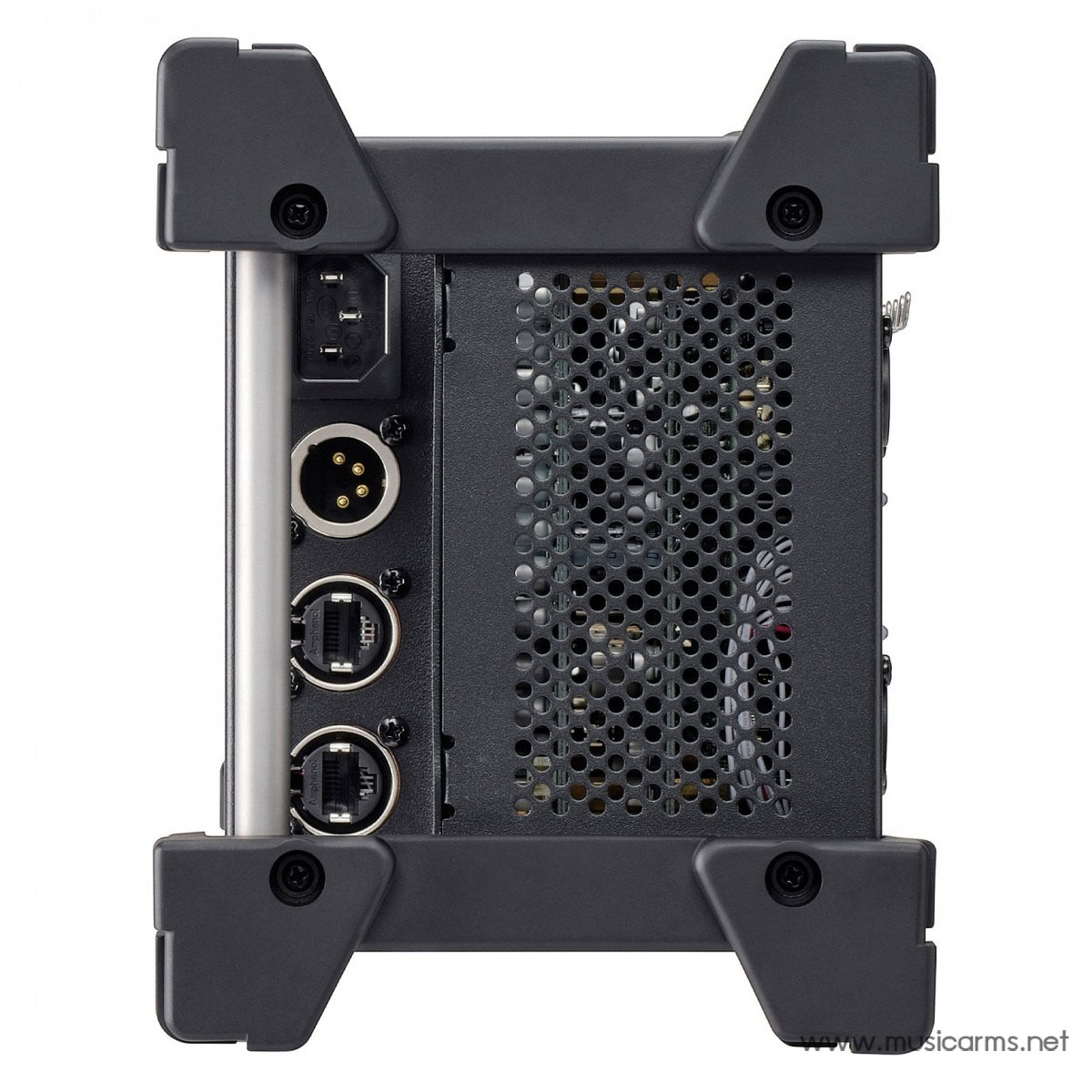

The Tascam SB-16D Dante Stage Box is the ultimate solution for high-quality audio recording, mixing and playback. Combining professional-grade Class 1 HDIA microphone preamps, 32-bit A/D converters and Dante networking capabilities, the SB-16D is the perfect choice for any live sound or studio application. With 16 XLR mic/line inputs and 16 XLR line outputs, the SB-16D is the ideal solution for large ensembles and extensive installed Dante systems. The SB-16D also supports Dante Domain Manager, AES67 and SMPTE 2110 interoperability and has two Dante ports equipped with etherCON-compatible network connectors for robust connections. For increased system reliability, a DC input is provided for a redundant power supply (not included).

High-end sound quality with Class 1 HDIA Mic Preamps and 32-Bit ADCs

Equipped with Tascam’s renowned Class 1 HDIA microphone preamps, the SB-16D offers exceptional sound reproduction with an ultra-low EIN of -128 dBu and a maximum input level of +32 dBu. This ensures pristine sound quality with plenty of headroom for sudden level increases. The combination of Class 1 HDIA preamps, 32-bit ADCs and a sampling frequency of 96 kHz provide best-in-class sound that will never disappoint.

Seamless integration with Sonicview mixers

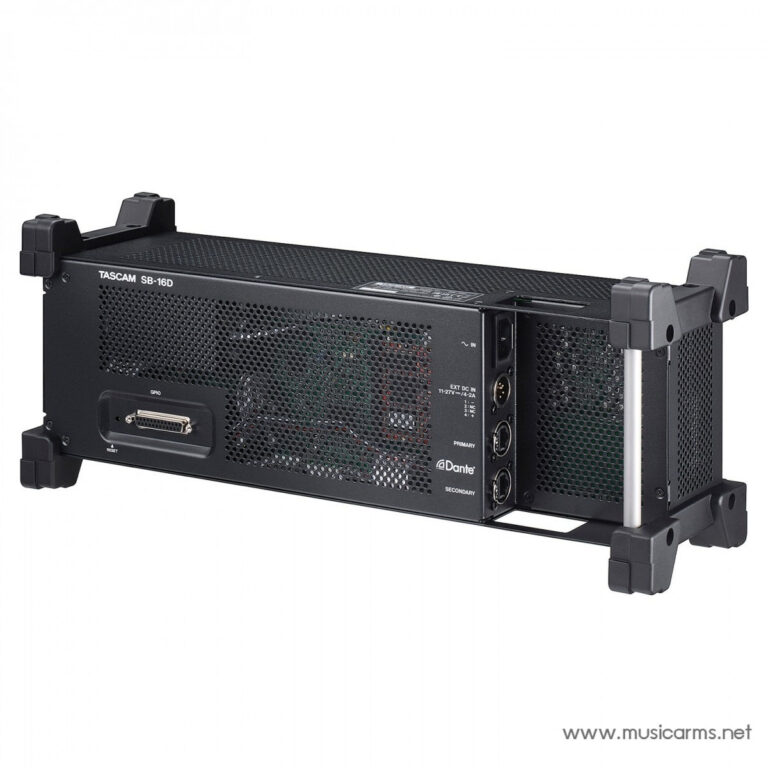

When connected to a Tascam Sonicview mixing console, the SB-16D allows for remote control of microphone gain and seamless integration of inputs and outputs on the touchscreen. The SB-16D is also equipped with a GPIO interface with eight inputs and outputs, which expand to 16 GPIO ins and outs when connected to a Sonicview mixer, allowing for parallel control.

Floor/rack mounting versatility

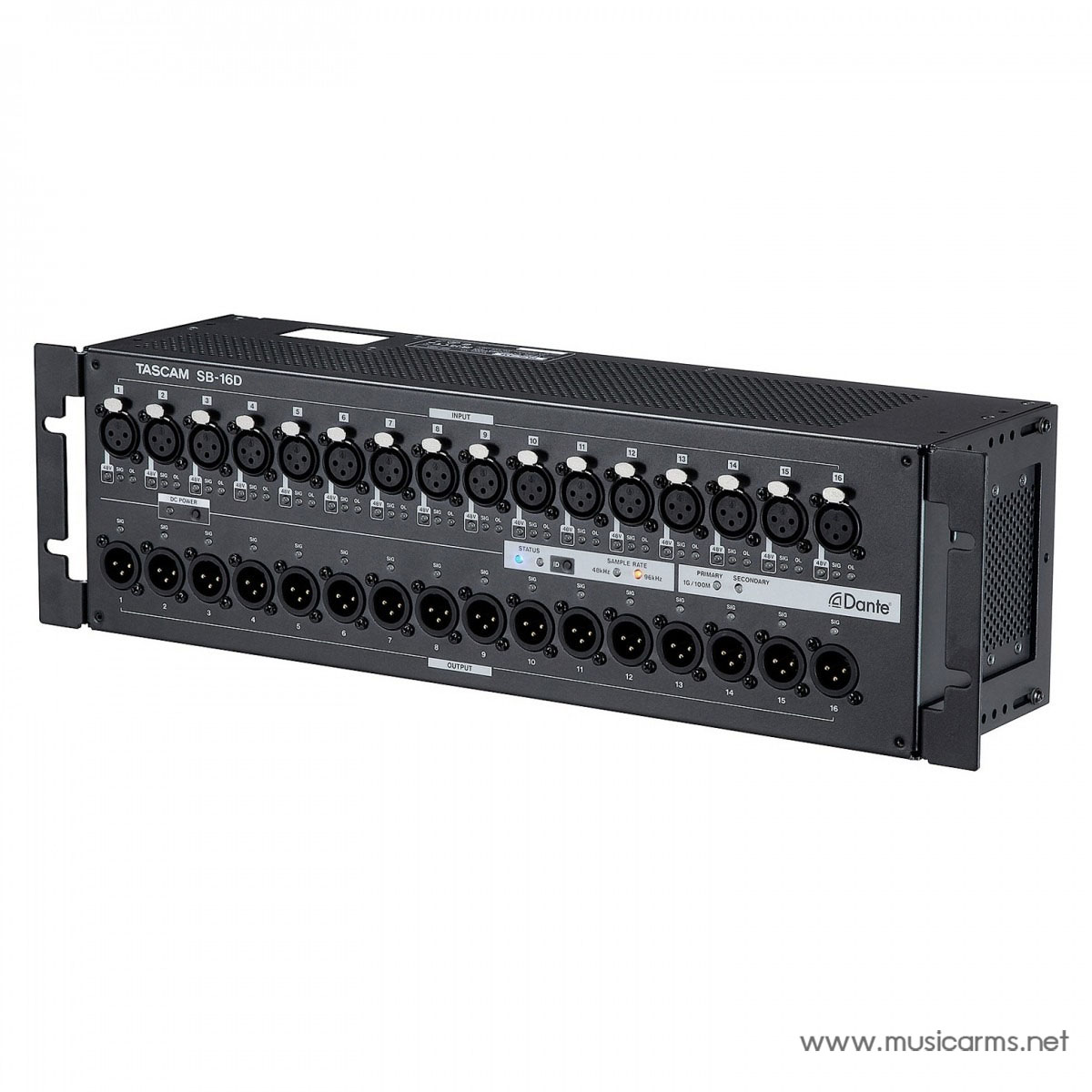

Ideal for both stage and studio applications, the SB-16D and can be easily positioned on the floor or mounted in a 19-inch rack. With 16 XLR mic/line inputs and 16 XLR line outputs, the SB-16D is the ideal solution for large ensembles and extensive installed Dante systems. The SB-16D also supports Dante Domain Manager, AES67 and SMPTE 2110 interoperability and has two Dante ports equipped with etherCON-compatible network connectors for robust connections. For increased system reliability, a DC input is provided for a redundant power supply (not included).

Tascam IO Control – remote control software

For advanced users, the Tascam SB-16D can be controlled via the Tascam IO Control software (Windows, macOS and iPadOS); allowing you to take full control of every function and connection on the SB-16D. Real-time monitoring is provided with graphic metering, allowing you to keep track of your connections at a glance. You can also change sampling frequency as well as the digital and analog reference level and much more.

What’s Included

• SB-16D x 1
• Power cord (JAPAN USA/EUROPE/OCEANIA) x 3
• Rack mount angle(mounting screw)set x 1
• Rack mount screw kit x 1
• TASCAM ID registration guide x 1
• Owner’s Manual with warranty x 1

Features

• 16 analog audio I/O connectivity
• Redundant Dante operation using primary/secondary lines for handy backup
• Equipped with etherCON-compatible connectors
• Support for Dante Domain Manager
• Compatible with AES67 for connecting to Ravenna and other compatible audio networks
• SMPTE 2110 data transfer compliant

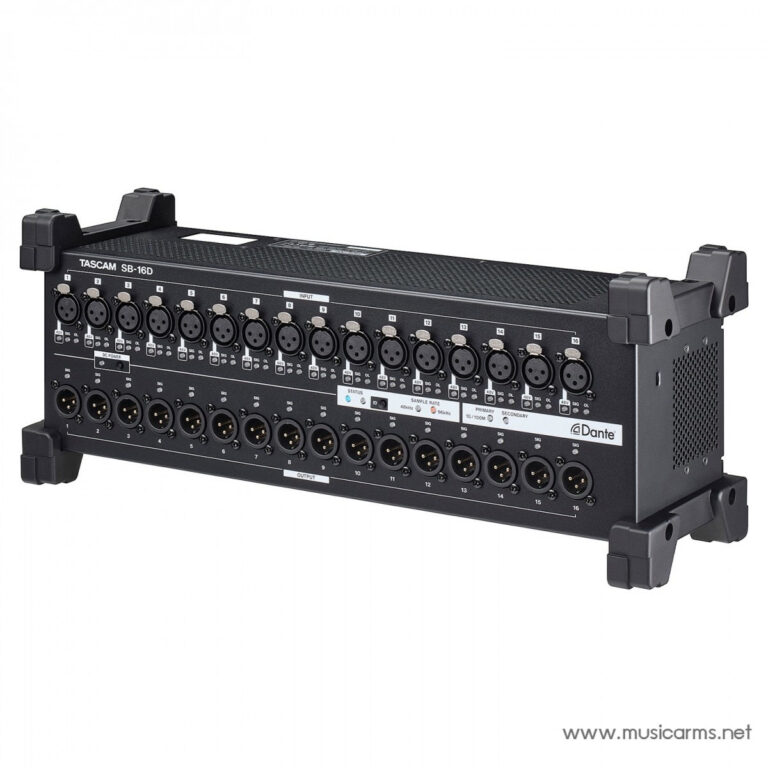

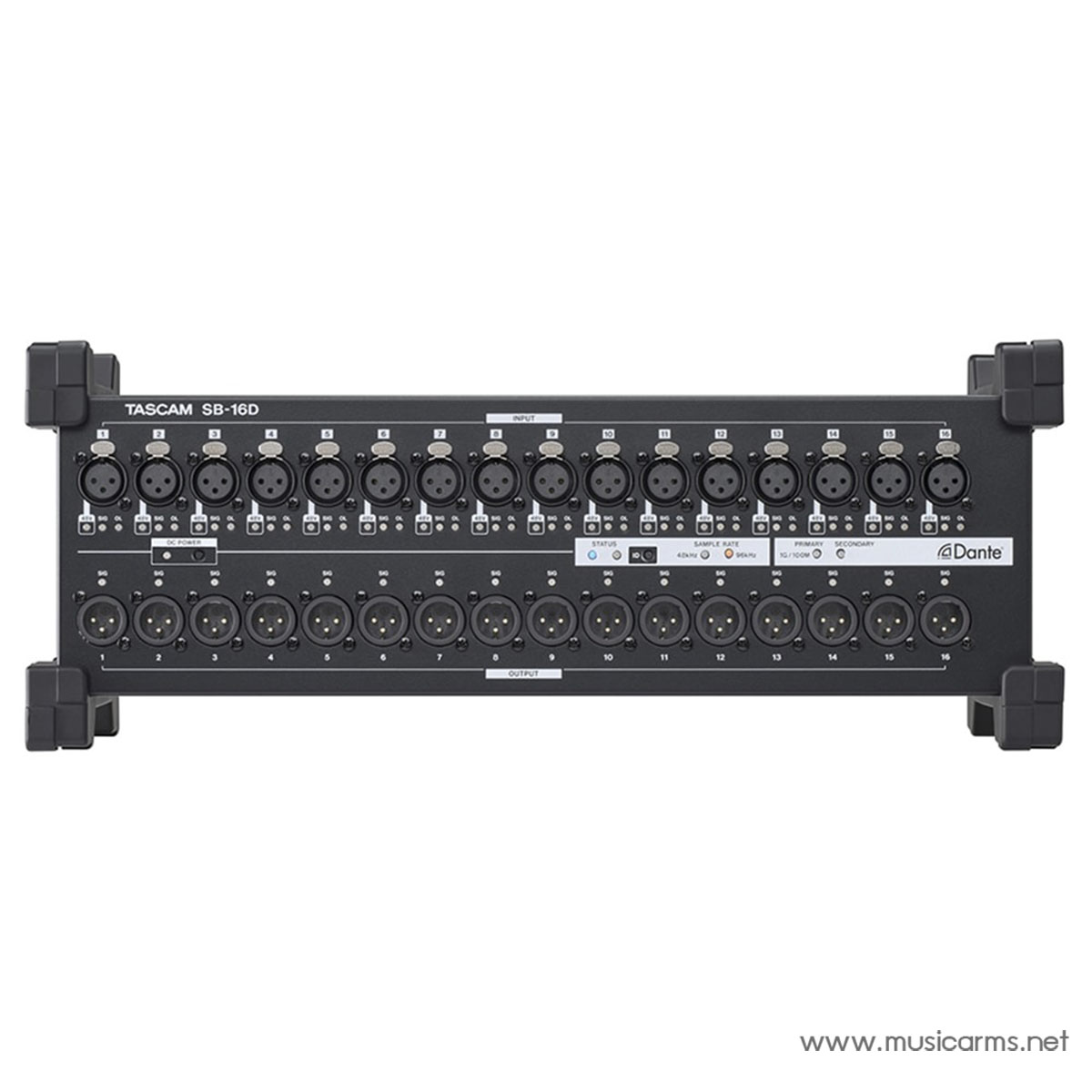

• 16 balanced XLR mic/line inputs with switchable Phantom Power and overload indicators
• 16 balanced line XLR outputs with signal indicators
• 96kHz sampling rate with 32-bit resolution
• Flexible floor/rack mounting options
• Deep integration with Sonicview mixer range
• Remotely control the stage box using Tascam’s IO control software
• Selectable reference level
• GPIO interface with eight inputs and outputs (expandable to 16 inputs and outputs when connected to a Sonicview mixer

Specifications

• Dimensions:
  • 454(W) x 140 (H) x 179.6 (D) mm (The original foot is attached)
  • 482.8(W) x 132(H) x 120(D) mm (Rackmount angle is attached)
  • 17.88(W) x 5.52(H) x 7.08(D) inch (The original foot is attached)
  • 19.01(W) x 5.20(H) x 4.72(D) inch (Rackmount angle is attached)
• Weight: 4.5kg / 9.93 lb
• AC Power Supply: AC100V 240V 50/60 Hz
• DC Power Supply: DC11V/4A – 27V/2A
• Power Consumption: 44W

สิ่งที่รวมอยู่ในกล่อง

• SB-16D x 1
• สายไฟ (ญี่ปุ่น สหรัฐอเมริกา/ยุโรป/โอเชียเนีย) x 3
• ชุดตัวยึดแร็ค (พร้อมสกรูยึด) x 1
• ชุดสกรูสำหรับยึดแร็ค x 1
• คู่มือการลงทะเบียน TASCAM ID x 1
• คู่มือสำหรับเจ้าของพร้อมการรับประกัน x 1

คุณสมบัติ

• การเชื่อมต่อ I/O เสียงอนาล็อก 16 ช่อง
• การทำงาน Dante แบบ redundant โดยใช้สาย Primary/Secondary เพื่อการสำรองข้อมูลที่สะดวก
• มาพร้อมขั้วต่อที่รองรับ etherCON
• รองรับ Dante Domain Manager
• เข้ากันได้กับ AES67 สำหรับการเชื่อมต่อกับ Ravenna และเครือข่ายเสียงอื่นๆ ที่เข้ากันได้
• สอดคล้องกับการถ่ายโอนข้อมูล SMPTE 2110
• อินพุตไมค์/ไลน์ XLR แบบบาลานซ์ 16 ช่อง พร้อม Phantom Power ที่สลับได้และไฟแสดงสถานะ overload
• เอาต์พุตไลน์ XLR แบบบาลานซ์ 16 ช่อง พร้อมไฟแสดงสถานะสัญญาณ
• อัตราการสุ่มตัวอย่าง 96kHz พร้อมความละเอียด 32 บิต
• ตัวเลือกการติดตั้งบนพื้น/แร็คที่ยืดหยุ่น
• การรวมเข้ากับมิกเซอร์ซีรีส์ Sonicview ได้อย่างลึกซึ้ง
• ควบคุม Stage Box จากระยะไกล โดยใช้ซอฟต์แวร์ IO Control ของ Tascam
• ระดับอ้างอิงที่เลือกได้
• อินเทอร์เฟซ GPIO พร้อมอินพุตและเอาต์พุตแปดช่อง (ขยายได้ถึง 16 อินพุตและเอาต์พุตเมื่อเชื่อมต่อกับมิกเซอร์ Sonicview)

ข้อมูลจำเพาะ

ขนาด:

• 454(กว้าง) x 140(สูง) x 179.6(ลึก) มม. (เมื่อติดตั้งฐานรองเดิม)

• 482.8(กว้าง) x 132(สูง) x 120(ลึก) มม. (เมื่อติดตั้งมุมยึดแร็ค)

• 17.88(กว้าง) x 5.52(สูง) x 7.08(ลึก) นิ้ว (เมื่อติดตั้งฐานรองเดิม)

• 19.01(กว้าง) x 5.20(สูง) x 4.72(ลึก) นิ้ว (เมื่อติดตั้งมุมยึดแร็ค)

• น้ำหนัก: 4.5 กก. / 9.93 ปอนด์

• แหล่งจ่ายไฟ AC: AC100V-240V 50/60 Hz

• แหล่งจ่ายไฟ DC: DC11V/4A – 27V/2A

• การใช้พลังงาน: 44W
