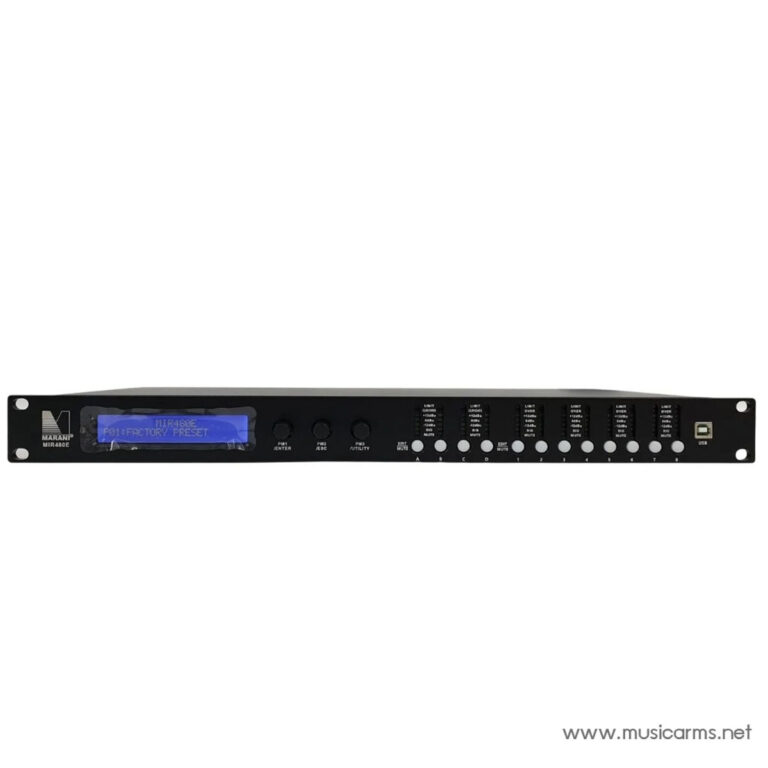

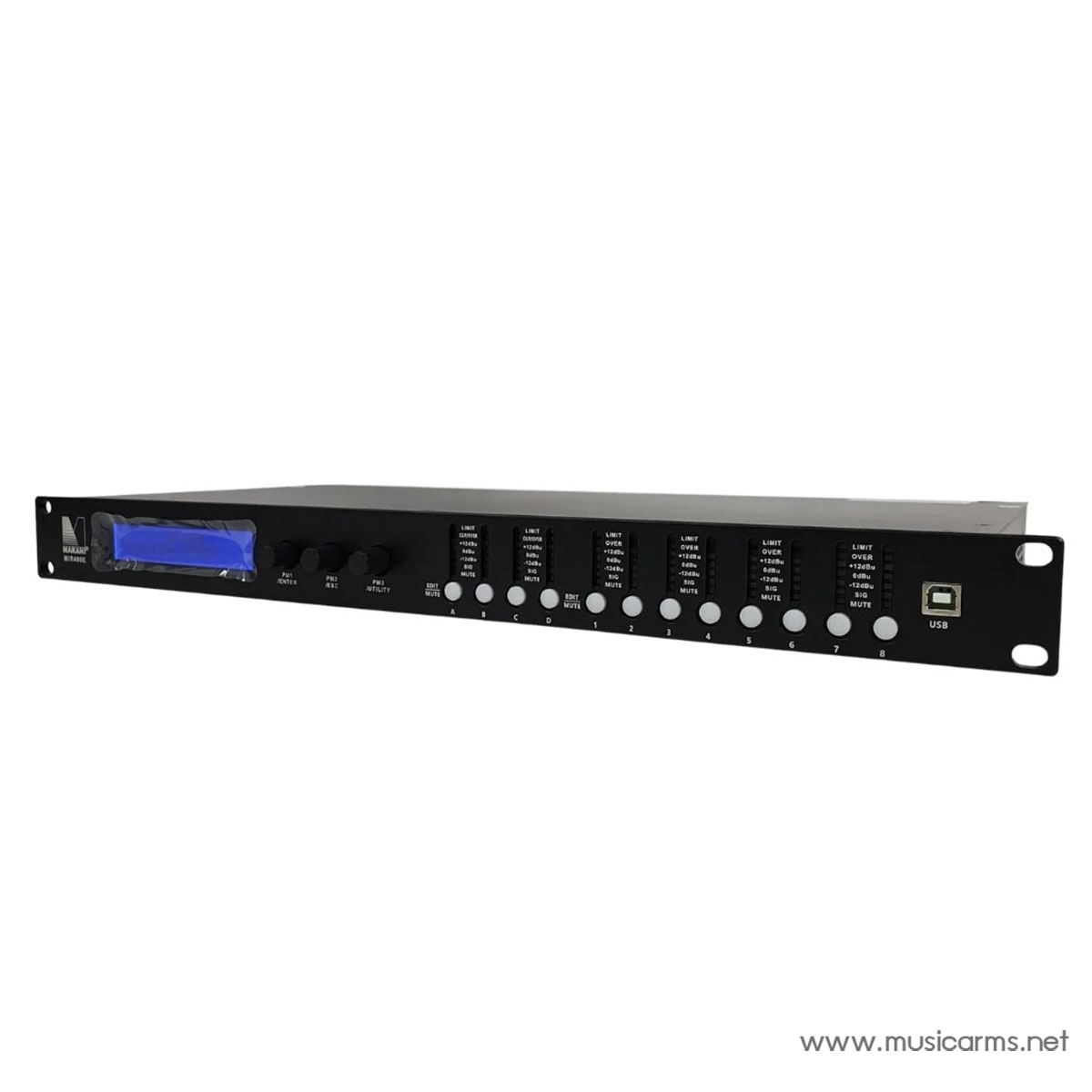

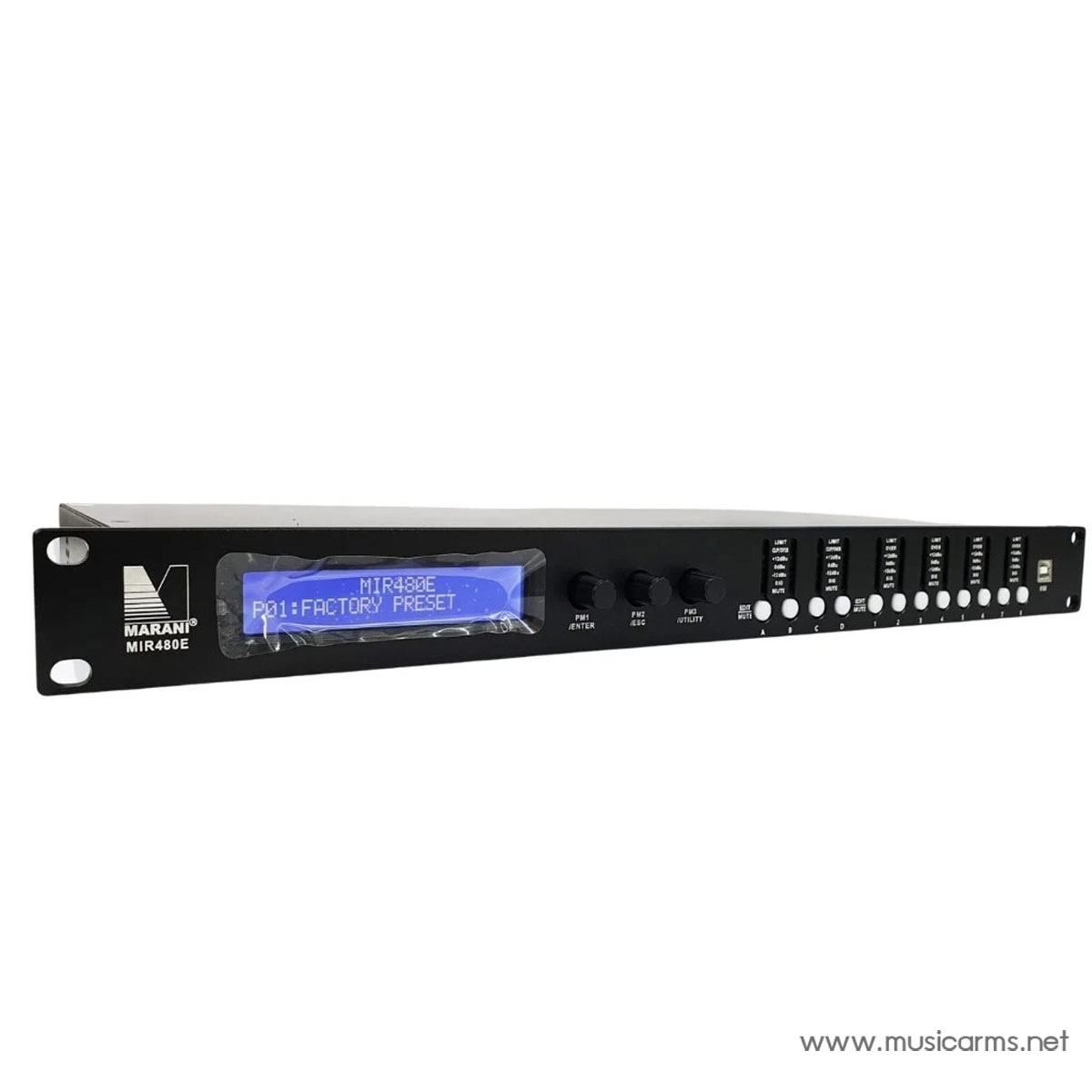

Marani MIR480E ครอสโอเวอร์ดิจิตอล

MIR-E series is a more cost-effective Audio processor newly created by MARANI Pro Audio for market demand.It has the basic performance comparable to MIR-A series, excellent background noise as low as -91dBu, combined with high dynamic range and powerful internal DSP calculation.So that it can cover a wider range of audio usage scenarios.  The series comes in four models:MIR240E(2 in 4 out)、MIR260E(2 in 6 out)、MIR360E(3 in 6 out)、MIR440E(4 in 4 out)、MIR480E(4 in 8 out0.)
In addition to conventional audio processing, MIR-E series is also equipped with MIR (Marani Impulse Response) linear phase frequency division filter.MIR has the filter shape of traditional IIR filter (Linkwitz-Riley 24+48/oct), but does not generate any phase shift.The resulting delay is about 50% of the FIR filter, which makes split-point phases easier to engage, and produces lower delay. Everything MARANI offers is for a better sound.
The design of dual RMS compressors can provide a better protection mechanism for the sound amplification system while using RMS compressors to control signal dynamics or shape sound intensity.

รุ่นและโครงสร้างอินพุต/เอาต์พุต

ระบบ MIR มีให้เลือกหลากหลายรุ่นเพื่อรองรับความต้องการใช้งานที่แตกต่างกัน ได้แก่ MIR240E, MIR260E, MIR360E, MIR440E และ MIR480E โดยมีโครงสร้างอินพุต x เอาต์พุตให้เลือกดังนี้:

• 2×4
• 2×6
• 3×6
• 4×4
• 4×8

คุณสมบัติทางไฟฟ้าและเสียง

• ความต้านทานอินพุต (Input impedance): <10k โอห์ม แบบ Balanced
• ความต้านทานเอาต์พุต (Output impedance): <100R โอห์ม แบบ Balanced
• ช่วงไดนามิก A/D (A/D dynamic range): 118dB
• ช่วงไดนามิก D/A (D/A dynamic range): 118dB
  • ค่าช่วงไดนามิกที่สูงถึง 118dB ทั้งขาเข้าและขาออก แสดงถึงความสามารถในการรักษาความเที่ยงตรงของสัญญาณเสียงได้ดีเยี่ยม ตั้งแต่ระดับเสียงที่เบาที่สุดไปจนถึงดังที่สุด
• ระดับอินพุตสูงสุด (Maximum input level): +20dBu
• ระดับเอาต์พุตสูงสุด (Maximum output level): +18dBu
• ความผิดเพี้ยนฮาร์โมนิกทั้งหมด (Total harmonic distortion): $\le$0.003% (+4dBu 1kHz)
  • ค่า THD ที่ต่ำมากบ่งชี้ถึงความบริสุทธิ์ของสัญญาณเสียง โดยมีสัญญาณรบกวนหรือความผิดเพี้ยนน้อยที่สุด
• การตอบสนองความถี่ (Frequency response): 20Hz~20kHz
  • ครอบคลุมช่วงความถี่เสียงที่หูมนุษย์ได้ยินอย่างสมบูรณ์ ให้เสียงที่เต็มอิ่มตั้งแต่เสียงเบสทุ้มลึกไปจนถึงเสียงแหลมสูง
• Crosstalk: $\le$-95dB
  • ค่า Crosstalk ที่ต่ำมาก แสดงถึงการแยกสัญญาณระหว่างช่องสัญญาณที่ดีเยี่ยม ป้องกันการรั่วไหลของเสียงระหว่างช่อง
• อัตราส่วนสัญญาณต่อเสียงรบกวน (SNR): $\ge$111dB (A weighting)
• Noise floor: $\le$-91dBu (A weighting)
  • SNR และ Noise floor ที่ดีเยี่ยมบ่งชี้ถึงระบบที่มีเสียงรบกวนภายในต่ำ ทำให้ได้สัญญาณเสียงที่สะอาดและชัดเจน
• อัตราส่วนการปฏิเสธโหมดทั่วไป (Common Mode Rejection Ratio): 60dB
  • ประสิทธิภาพที่ดีในการลดเสียงรบกวนที่เข้ามาในสายสัญญาณแบบ Balanced

การประมวลผล DSP (Digital Signal Processing)

ระบบ MIR มาพร้อมความสามารถในการประมวลผล DSP ที่ทรงพลังและยืดหยุ่น:

• เครื่องกำเนิดสัญญาณ (Signal generator): สามารถสร้างสัญญาณ White noise/Pink noise ในช่วงระดับ -30dBu~+10dBu
• อัตราขยายอินพุตและเอาต์พุต (Input & output gain): ปรับได้ตั้งแต่ -18 dB ~ +12 dB โดยมีขั้นละ 0.1dB
• Noise gate:
  • ช่วง Threshold: -80dBu~-45dBu
  • Attack time: 1ms~1000ms
  • Release time: 1ms~1000ms
• Dynamic loudness filter:
  • ช่วง Gain: 0dB-10dB
  • Attack speed: Fast/Medium/Slow
• Parametric equalizer:
  • ช่องอินพุต: สูงสุด 31 ประเภท PEQ ให้เลือก
  • ช่องเอาต์พุต: สูงสุด 8 ประเภท PEQ ให้เลือก
  • ประเภท PEQ ที่เลือกได้รวมถึง: Bell filter, High/Low Shelf filter (1st/2nd order, Variable Q), High/Low Pass filter (1st/2nd order, Variable Q), Band pass filter, Notch filter, All-pass filter (1st/2nd order with variable Q value)
  • ความถี่ศูนย์กลาง (Center frequency): ปรับได้ในช่วง 20Hz~20kHz ด้วยความแม่นยำ 1Hz
  • ค่า Q/แบนด์วิดท์ (Q value/bandwidth):
    • Bell filter: Q 0.4~128 (ขั้นละ 0.01)
    • Chevron/High-pass/Low-pass filter: Q 0.1~5.1 (ขั้นละ 0.01)
    • Bandpass/Notch filter: Q 4~104 (ขั้นละ 1)
  • ช่วง Gain ของอีควอไลเซอร์: -15dB～+15dB
• IIR crossover filter:
  • Butterworth slope: 6/12/18/24/36/48dB ต่อ Octave
  • Bessel slope: 12/24dB ต่อ Octave
  • Linkwitz-Riley slope: 12/24/36/48dB ต่อ Octave
• MIR linear phase filter: Linkwitz-Riley: 24/48dB ต่อ Octave
• FIR crossover filter:
  • ประเภท: High pass/Low pass/Band pass/External import
  • ช่วง Taps: 256 ~ 512
  • ช่วง Slope: 21 ~ 120dB ต่อ Octave
  • ประเภท Time window: Rect / Sinc / Keiser /Hanning / Hamming / Blackman /Blackman-Harris/ Blackman-Nuttal / Nuttal/Keiser -Bessel/Sine
• RMS compressor:
  • ช่วง Threshold: -10dBu~+20dBu
  • ช่วงอัตราส่วนการบีบอัด: 2~32:1
  • Soft และ Hard knee: 0~100%
  • Attack time: 0.1ms~1000ms
  • Release time: 10ms~15000ms
  • Gain compensation: สูงสุด 12dB
• Peak limiter:
  • ช่วง Threshold: -10dBu~+20dBu
  • Attack time: 1ms~1000ms
  • Release time: 10ms~3000ms
• Delay: เวลาหน่วงที่ปรับได้ของแต่ละช่องอินพุต + เอาต์พุตคือ 802ms โดยมีความแม่นยำ 0.0104ms (10.4us)
• FIR filter: แต่ละช่องอินพุตและเอาต์พุตสามารถนำเข้า FIR filter ที่อัตราการสุ่มตัวอย่าง 48kHz และ 512 taps ได้

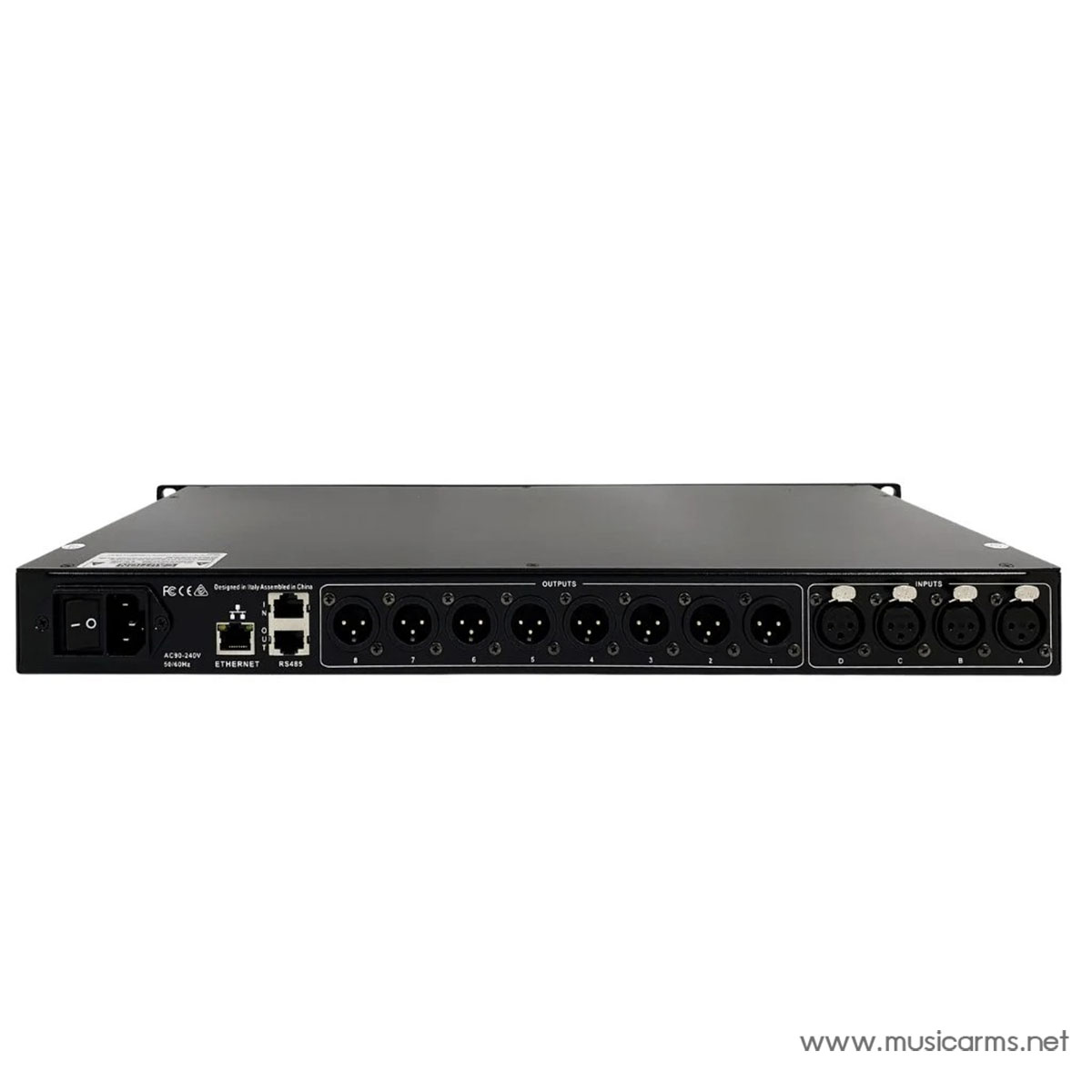

การเชื่อมต่อและข้อมูลทั่วไป

• พอร์ตควบคุม RS485: 2 พอร์ต
• พอร์ตควบคุมเครือข่าย (Network control port): 1 พอร์ต
• Preset: 32 ชุด
• ขนาด (Size): 482x44x207 มม. (1RU)
• ขนาดบรรจุภัณฑ์ (Package size): 560x320x110 (มม.)
• น้ำหนักสุทธิ/รวมบรรจุภัณฑ์ (Net/Gross weight): 3.0 กก. / 3.5 กก.
