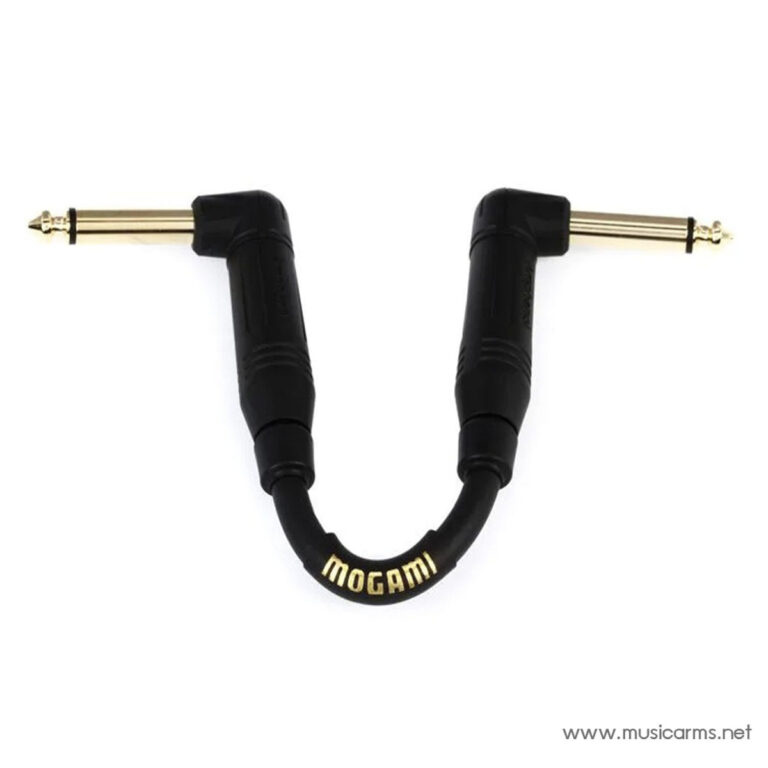

Mogami Gold Instrument RR Cable
ราคา : (กรุณาสอบถาม)
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
Description
A superb patching cable is essential for amplified guitars where unwanted noise can be a critical problem. Mogami Gold Instrument RR offers outstanding performance, when linking effects pedals that are close together.
Most musical instrument sound pick-ups, for example those in electric guitars, are comprised of high impedance circuits driven mainly by voltage, with very little electrical current flow. That is why handling noise (microphonics) can be a problem for guitar cables. Microphonic noise is caused by the minute voltage generated when a cable is flexed, stepped on, etc. Guitar cables must be designed to prevent this, so a conductive PVC layer is placed under the shield conductor to drain away this voltage. Note: This conductive layer must be stripped back when wiring, or a partial short will result.
- OFC (oxygen-free copper) core for the highest level of transparency
- Carbon impregnated PVC eliminates handling noise
- Ultra High Density spiral shield
- Conductive polymer sub-shield
Specification
| Part No. | W2524 | |
| Conductor | Details | 50/0.12A |
| Size(mm²) | 0.565mm² (#20AWG) | |
| Insulation | Ov. Dia.(mm) | 2.7Ø (0.106″) |
| Material | PE | |
| Color | Clear | |
| Sub-Shield | Ov. Dia.(mm) | 3.3Ø (0.130″) |
| Material | Conductive PVC (Carbon PVC) | |
| Color | Black | |
| Main-Shield | Served-Shield | Approx. 55/0.18A |
| Jacket | Ov. Dia.(mm) | 6.0Ø (0.236″) |
| Material | PVC | |
| Color | Black | |
| Roll Sizes | 100m (328Ft) / 200m (656Ft) | |
| Weight per 100m (328Ft) roll | 5.1Kg | |
ELECTRICAL & MECHANICAL CHARACTERISTICS
| Part No. | W2524 | ||
| DC Resistance at 20°C | Inner Conductor | 0.033Ω/m(0.010Ω/Ft) | |
| Shield Conductor | 0.014Ω/m(0.0043Ω/Ft) | ||
| Capacitance at 1kHz, 20°C | 130pF/m (39.7pF/Ft) | ||
| Inductance | 0.2µH/m (0.061µH/Ft) | ||
| Electrostatic Noize* | 0.15mV Max. | ||
| Electromagnetic Noise At 10kHz* | 0.07mV Max. | ||
| Microphonics* | 0.3mV Max | ||
| Voltage Breakdown | Must withstand at DC 500V/15sec. | ||
| Insulation Resistance | 100000 MΩ × m Min. at DC 500V , 20°C | ||
| Flex Life | 15,000 cyles | ||
| Tensile Strength (26°C, 65%RH) | 578 N | ||
| Emigration | Non-emigrant to ABS resin | ||
| Applicable Temperature | -20°C‾ +60°C(-4°F‾ +140°F) | ||
ข้อมูล
Mogami Gold Instrument RR Cable
สายแพทช์คุณภาพเยี่ยมเป็นสิ่งจำเป็นสำหรับกีตาร์ไฟฟ้าที่ขยายเสียง ซึ่งปัญหาเสียงรบกวนที่ไม่พึงประสงค์อาจเป็นปัญหาสำคัญได้ Mogami Gold Instrument RR มอบประสิทธิภาพที่ยอดเยี่ยมเมื่อต้องเชื่อมต่อเอฟเฟกต์ที่วางใกล้กัน
ระบบรับเสียงของเครื่องดนตรีส่วนใหญ่ เช่น กีตาร์ไฟฟ้า ประกอบด้วยวงจรที่มีความต้านทานสูง ทำงานโดยการใช้แรงดันไฟฟ้าเป็นหลัก และมีกระแสไฟฟ้าไหลน้อยมาก นั่นจึงทำให้เสียงรบกวนจากการใช้งาน (ไมโครโฟนิกส์) เป็นปัญหาสำหรับสายแจ็คกีตาร์ เสียงไมโครโฟนิกส์เกิดจากแรงดันไฟฟ้าขนาดเล็กที่เกิดขึ้นเมื่อสายถูกบิดงอหรือเหยียบ สายแจ็คกีตาร์จึงต้องออกแบบมาเพื่อลดปัญหานี้ โดยจะมีชั้นพีวีซีนำไฟฟ้าอยู่ใต้ตัวนำฉนวนเพื่อระบายแรงดันไฟฟ้านี้ออกไป หมายเหตุ: ชั้นนำไฟฟ้านี้ต้องถูกตัดออกเมื่อทำการต่อสาย มิฉะนั้นอาจเกิดการลัดวงจรบางส่วนได้
- แกนทองแดงปราศจากออกซิเจน (OFC) เพื่อความโปร่งใสสูงสุด
- พีวีซีผสมคาร์บอนช่วยกำจัดเสียงรบกวนจากการใช้งาน
- ฉนวนกันเสียงแบบเกลียวความหนาแน่นสูงพิเศษ
- ชั้นฉนวนใต้ตัวนำแบบโพลิเมอร์นำไฟฟ้า
สเปค
หมายเลขชิ้นส่วน: W2524
รายละเอียดตัวนำไฟฟ้า: 50/0.12A
ขนาด (มม.²): 0.565 มม.² (#20AWG)
ฉนวนหุ้ม
- เส้นผ่านศูนย์กลางภายนอก (มม.): 2.7Ø (0.106″)
- วัสดุ: PE
- สี: ใส
ฉนวนชั้นรอง
- เส้นผ่านศูนย์กลางภายนอก (มม.): 3.3Ø (0.130″)
- วัสดุ: พีวีซีแบบนำไฟฟ้า (Carbon PVC)
- สี: ดำ
ฉนวนชั้นหลัก
- เส้นผ่านศูนย์กลางภายนอก (มม.): 6.0Ø (0.236″)
- วัสดุ: PVC
- สี: ดำ
ความยาวม้วน: 100 เมตร (328 ฟุต) / 200 เมตร (656 ฟุต)
น้ำหนักต่อม้วน 100 เมตร (328 ฟุต): 5.1 กก.
คุณสมบัติทางไฟฟ้าและเครื่องกล
หมายเลขชิ้นส่วน: W2524
ความต้านทาน DC ที่อุณหภูมิ 20°C
- ตัวนำด้านใน: 0.033Ω/ม. (0.010Ω/ฟุต)
- ตัวนำฉนวน: 0.014Ω/ม. (0.0043Ω/ฟุต)
ค่าความจุไฟฟ้าที่ 1kHz, 20°C: 130pF/ม. (39.7pF/ฟุต)
ค่าความเหนี่ยวนำ: 0.2µH/ม. (0.061µH/ฟุต)
เสียงรบกวนไฟฟ้าสถิต: สูงสุด 0.15mV
เสียงรบกวนแม่เหล็กไฟฟ้าที่ 10kHz: สูงสุด 0.07mV
ไมโครโฟนิกส์: สูงสุด 0.3mV
ทนแรงดันไฟฟ้า: ต้องทนต่อแรงดันไฟฟ้า DC 500V นาน 15 วินาที
ความต้านทานฉนวน: ขั้นต่ำ 100,000 MΩ × ม. ที่ DC 500V, 20°C
อายุการใช้งานการโค้งงอ: 15,000 รอบ
แรงดึง (ที่ 26°C, ความชื้นสัมพัทธ์ 65%): 578 นิวตัน
การปล่อยสาร: ไม่มีการปล่อยสารไปยังเรซิน ABS
อุณหภูมิที่ใช้งานได้: -20°C ถึง +60°C (-4°F ถึง +140°F)
