PreSonus NSB 16.8 Stage Box
ราคา : 34,200 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
วีดีโอ
Description
Inputs and outputs wherever you need them.
The PreSonus® NSB 16.8 networked stage box lets you put analog I/O for your StudioLive® Series III digital mixer wherever you need it. Equipped with 16 digitally controlled XMAX mic preamps, 16 balanced line level inputs and 8 analog outputs, the NSB 16.8 integrates seamlessly into StudioLive Series III digital mixers with a single Ethernet connection. Remote control input trims, phantom power, and more, directly from your StudioLive Series III console or from UC Surface remote mixing software on your tablet or laptop.
Powerful connectivity that’s designed to be shared.

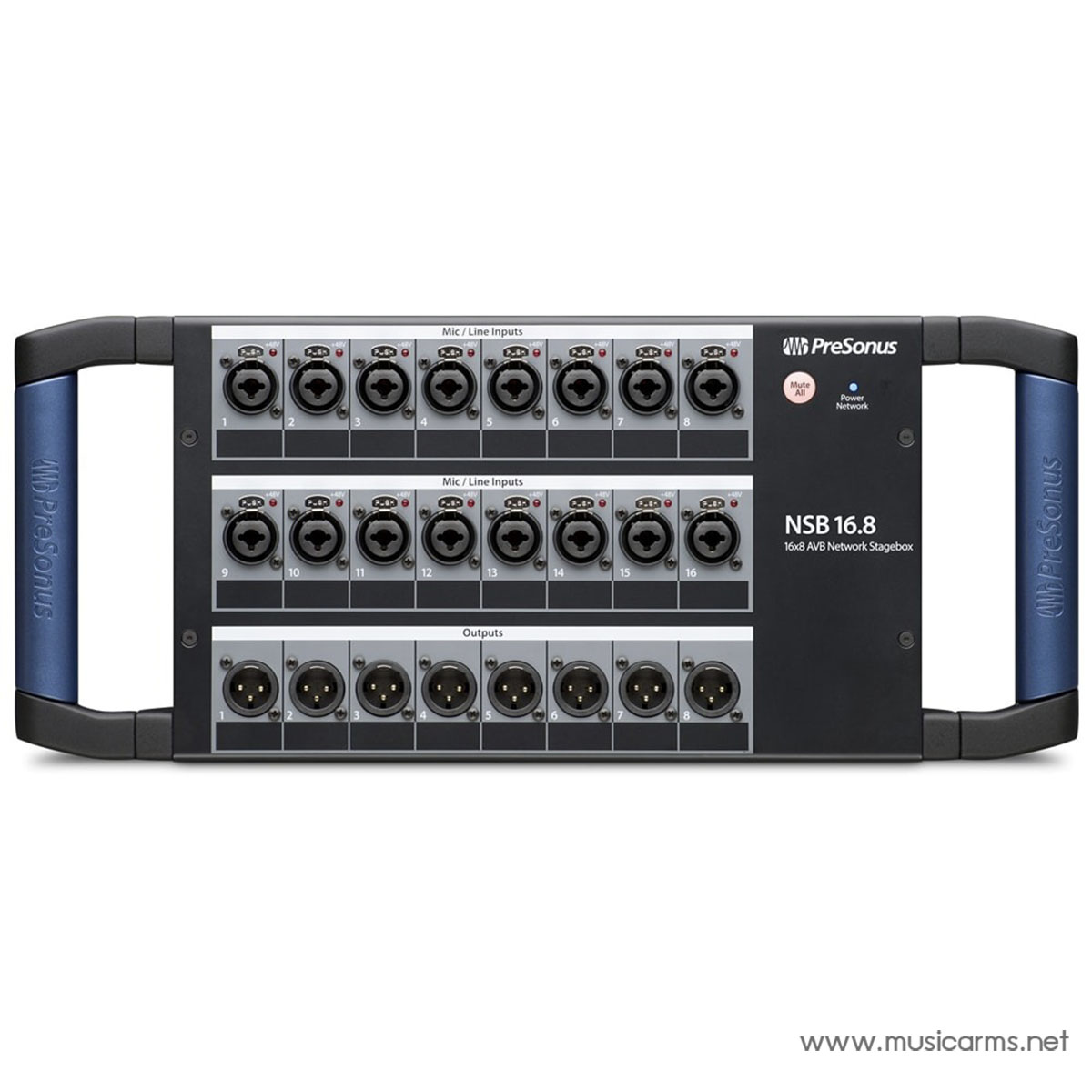

The NSB 16.8 networked stage box is loaded with 16 versatile locking combo jacks. Connect your microphones to the digitally controlled XMAX preamps or use the balanced ¼” TRS inputs to connect your line level devices—the NSB 16.8 can handle it all. The inputs can be sent to any StudioLive Series III digital mixer on the network, and thanks to gain compensation, every mixer gets individual gain control without affecting the front-of-house mix.
Rugged stage box, flexible installation.
PreSonus built the NSB 16.8 inside a rugged steel chassis with sturdy handles designed to survive the rigors of the most demanding tours. The NSB 8.8 is also install-friendly: Just remove the handles and attach the optional rackmount kit, and your NSB 8.8 can be racked in your studio or backstage. For permanent installations, the NSB 8.8 is also compatible with stage pockets from Ace Backstage.
Features
- 16×8 network stage box for StudioLive Series III console mixers
- 16 digitally controlled XMAX mic/line inputs with gain compensation for shared streams
- 8 line outputs
- Easy configuration from StudioLive Series III console mixers and UC Surface

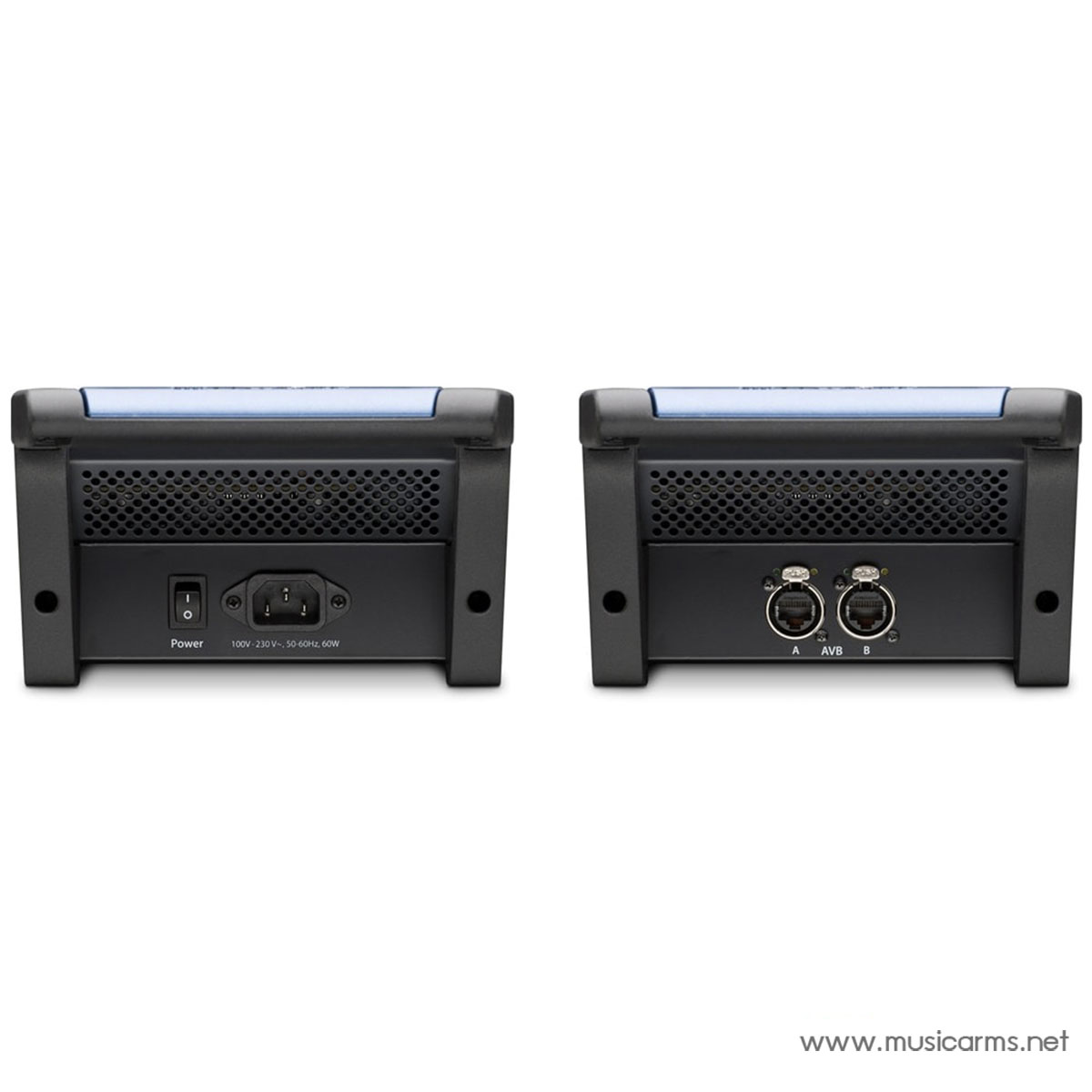

- Built-in 2-port AVB switch with locking Ethernet connections for easy point-to-point and daisy-chain network configurations
- Rugged all-metal stage box enclosure
- Optional rack ears
Specification
Microphone Preamplifier |
|
|---|---|
| Input Type | XLR Female, balanced |
| Frequency Response to Main Output (at unity gain) | 20-20 kHz, ±0.5 dBu |
| Input Impedance | 1 kΩ |
| THD to Main Output | <0.005%, +4 dBu, 20-20 kHz, unity gain, unwtd |
| S/N Ratio to Main Output (Ref = +4 dB, 20 kHz BW, unity gain, A-wtd) | 94 dB |
| Common Mode Rejection Ratio (1 kHz at unity gain) | 65 dB |
| Gain Control Range (±1 dB) | 0 dB to +60 dB |
| Maximum Input Level (unity gain) | +12 dBu |
| Phantom Power (±2 VDC) | 48 VDC, switchable per channel |
Line Inputs |
|
|---|---|
| Type | ¼” TRS Female, balanced |
| Frequency Response to Main Output (at unity gain) | 20-20 kHz, ±0.5 dBu |
| Input Impedance | 10 kΩ |
| THD to Main Output | <0.005%, +4 dBu, 20-20 kHz, unity gain, unwtd |
| S/N Ratio to Main Output (Ref = +4 dB, 20 kHz BW, unity gain, A-wtd) | 94 dB |
| Maximum Input Level | +18 dBu |
XLR Outputs |
|
|---|---|
| Type | XLR Male, balanced |
| Maximum Output Level | +24 dBu, ±0.5 dBu |
| Output Impedance | 100Ω |
Digital Audio |
|
|---|---|
| ADC Dynamic Range | 115 dB (A-wtd, 48 kHz) |
| DAC Dynamic Range | 115 dB (A-wtd, 48 kHz) |
| AVB Audio Network Ports | Locking XLR Ethernet |
| Sampling Rate | 48 kHz, 44.1 kHz |
Power |
|
|---|---|
| Connector | Locking IEC |
| Input-Voltage Range | 90 to 230 VAC (±10%) |
Physical |
|
| Height | 7” (178 mm) |
| Width | 16.7” (424 mm) |
| Depth | 4.5” (114 mm) |
| Weight | 6.2 lbs. (2.8 kg) |
ข้อมูล
PreSonus NSB 16.8
PreSonus NSB 16.8: Stage Box เครือข่ายที่ยืดหยุ่นสำหรับอินพุต/เอาต์พุต
PreSonus NSB 16.8 คือ Stage Box เครือข่ายที่ช่วยให้คุณวางอินพุต/เอาต์พุตอนาล็อกสำหรับดิจิทัลมิกเซอร์ StudioLive® Series III ของคุณได้ทุกที่ที่ต้องการ ด้วย XMAX ไมค์ปรีแอมป์ที่ควบคุมด้วยระบบดิจิทัล 16 ตัว, อินพุตไลน์บาลานซ์ 16 ช่อง และ เอาต์พุตอนาล็อก 8 ช่อง ทำให้ NSB 16.8 สามารถทำงานร่วมกับดิจิทัลมิกเซอร์ StudioLive Series III ได้อย่างราบรื่นด้วยการเชื่อมต่อ Ethernet เพียงเส้นเดียว คุณสามารถควบคุม Trims อินพุต, Phantom Power และอื่นๆ ได้จากคอนโซล StudioLive Series III ของคุณโดยตรง หรือจากซอฟต์แวร์มิกซ์ระยะไกล UC Surface บนแท็บเล็ตหรือแล็ปท็อปของคุณ
การเชื่อมต่อที่ทรงพลังและออกแบบมาเพื่อการแบ่งปัน
Stage Box เครือข่าย NSB 16.8 มาพร้อม แจ็คคอมโบแบบล็อกได้อเนกประสงค์ 16 ช่อง คุณสามารถเชื่อมต่อไมโครโฟนเข้ากับ XMAX ปรีแอมป์ที่ควบคุมด้วยระบบดิจิทัล หรือใช้ช่องอินพุต TRS ¼” แบบบาลานซ์เพื่อเชื่อมต่ออุปกรณ์ Line Level—NSB 16.8 สามารถรองรับได้ทั้งหมด อินพุตเหล่านี้สามารถส่งไปยังดิจิทัลมิกเซอร์ StudioLive Series III ใดก็ได้บนเครือข่าย และด้วย Gain Compensation ทำให้มิกเซอร์แต่ละตัวมีการควบคุม Gain แยกกันโดยไม่ส่งผลกระทบต่อ Main Mix ของ Front-of-House
Stage Box ที่ทนทาน พร้อมการติดตั้งที่ยืดหยุ่น
PreSonus สร้าง NSB 16.8 ด้วย โครงสร้างเหล็กที่ทนทาน พร้อมด้ามจับที่แข็งแรง ออกแบบมาเพื่อให้ทนทานต่อการทัวร์ที่หนักหน่วงที่สุด นอกจากนี้ NSB 16.8 ยังติดตั้งได้ง่าย: เพียงถอดด้ามจับออกแล้วติดตั้งชุดยึดแร็คที่เป็นอุปกรณ์เสริม คุณก็สามารถติดตั้ง NSB 16.8 ในสตูดิโอหรือหลังเวทีได้ สำหรับการติดตั้งถาวร NSB 16.8 ยังเข้ากันได้กับ Stage Pockets จาก Ace Backstage
คุณสมบัติ
- 16×8 Network Stage Box สำหรับคอนโซลมิกเซอร์ StudioLive Series III
- 16 XMAX ไมค์/ไลน์อินพุตที่ควบคุมด้วยระบบดิจิทัล พร้อม Gain Compensation สำหรับ Stream ที่แบ่งปัน
- 8 Line Outputs
- การตั้งค่าที่ง่ายดาย จากคอนโซลมิกเซอร์ StudioLive Series III และ UC Surface
- สวิตช์ AVB 2 พอร์ตในตัว พร้อม Locking Ethernet Connections เพื่อการกำหนดค่าเครือข่ายแบบ Point-to-Point และ Daisy-Chain ได้อย่างง่ายดาย
- โครงสร้าง Stage Box เป็นโลหะทั้งหมดที่ทนทาน
- Rack Ears ที่เป็นอุปกรณ์เสริม
สเปค
ไมโครโฟนปรีแอมป์ (Microphone Preamplifier)
- ประเภทอินพุต: XLR Female, Balanced
- การตอบสนองความถี่ไปยังเอาต์พุตหลัก (ที่ Unity Gain): 20-20 kHz, $\pm$0.5 dBu
- อิมพีแดนซ์อินพุต: 1 k$\Omega$
- ค่า THD (Total Harmonic Distortion) ไปยังเอาต์พุตหลัก: <0.005%, +4 dBu, 20-20 kHz, Unity Gain, Unweighted
- อัตราส่วน S/N (Signal-to-Noise) ไปยังเอาต์พุตหลัก (อ้างอิง = +4 dB, แบนด์วิดท์ 20 kHz, Unity Gain, A-weighted): 94 dB
- อัตราส่วน Common Mode Rejection (1 kHz ที่ Unity Gain): 65 dB
- ช่วงการควบคุม Gain ($\pm$1 dB): 0 dB ถึง +60 dB
- ระดับอินพุตสูงสุด (Unity Gain): +12 dBu
- Phantom Power ($\pm$2 VDC): 48 VDC, สามารถเปิด/ปิดได้ต่อช่องสัญญาณ
อินพุต Line (Line Inputs)
- ประเภท: ” TRS Female, Balanced
- การตอบสนองความถี่ไปยังเอาต์พุตหลัก (ที่ Unity Gain): 20-20 kHz, $\pm$0.5 dBu
- อิมพีแดนซ์อินพุต: 10 k$\Omega$
- ค่า THD (Total Harmonic Distortion) ไปยังเอาต์พุตหลัก: <0.005%, +4 dBu, 20-20 kHz, Unity Gain, Unweighted
- อัตราส่วน S/N (Signal-to-Noise) ไปยังเอาต์พุตหลัก (อ้างอิง = +4 dB, แบนด์วิดท์ 20 kHz, Unity Gain, A-weighted): 94 dB
- ระดับอินพุตสูงสุด: +18 dBu
เอาต์พุต XLR (XLR Outputs)
- ประเภท: XLR Male, Balanced
- ระดับเอาต์พุตสูงสุด: +24 dBu, $\pm$0.5 dBu
- อิมพีแดนซ์เอาต์พุต: 100$\Omega$
ระบบเสียงดิจิทัล (Digital Audio)
- Dynamic Range ของ ADC (Analog-to-Digital Converter): 115 dB (A-weighted, 48 kHz)
- Dynamic Range ของ DAC (Digital-to-Analog Converter): 115 dB (A-weighted, 48 kHz)
- พอร์ตเครือข่ายเสียง AVB: Locking XLR Ethernet
- อัตราการสุ่มตัวอย่าง (Sampling Rate): 48 kHz, 44.1 kHz
แหล่งจ่ายไฟ (Power)
- ช่องต่อ: Locking IEC
- ช่วงแรงดันไฟฟ้าอินพุต: 90 ถึง 230 VAC ($\pm$10%)
ข้อมูลทางกายภาพ (Physical)
- ความสูง: 7 นิ้ว (178 มม.)
- ความกว้าง: 16.7 นิ้ว (424 มม.)
- ความลึก: 4.5 นิ้ว (114 มม.)
- น้ำหนัก: 6.2 ปอนด์ (2.8 กก.)
