Yamaha DZR10-D ลำโพงแอคทีฟ

The Yamaha DZR10-D is a Dante-equipped, 2-way powered loudspeaker designed for main/FOH and floor monitor applications. The 2000W Class-D bi-amp powers the 10″ woofer and 2″ compression driver, which combine to provide a frequency range of 44 Hz to 20 kHz (-10 dB) with a maximum SPL of 137 dB. The rotatable horn allows for vertical or horizontal mounting to further adapt the acoustic dimensions of a venue. The constant directivity horn was designed with the goal of providing smooth, level coverage across the intended coverage area, minimizing roll-off that is common in conventional horn designs.

The on-board 96 kHz DSP processor utilizes Advanced FIR filters for the crossover network and corrective EQ. With the FIR filters, the DZR10-D is able to produce a smooth frequency response for remarkable clarity and sound imaging without phase distortion. The onboard LCD screen allows users to easily navigate the variety of DSP functions, load presets, and adjust PEQ, delay, and routing. The D-CONTOUR is an intelligent multi-band compressor that ensures the DZR10-D’s sound stays consistent and clear no matter how hard you drive them. The FOH/Main mode boosts the lower frequencies to compensate for low-end that is typically lost when flying speakers, while the Monitor mode is optimized for floor monitoring application by taming problematic low frequencies that can be enhanced by floor reflection, and smoothing a wide range of frequencies to deliver the clarity professionals demand from their stage monitors.

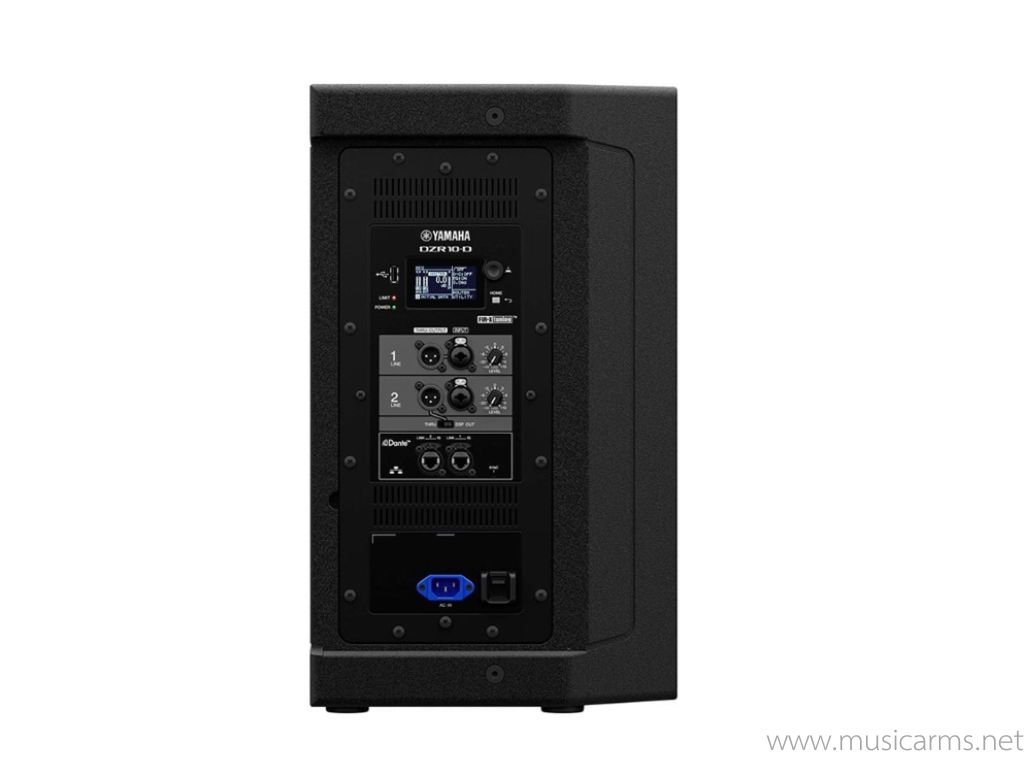

The rear panel offers two combo XLR-1/4″ inputs with XLR thru/outputs and dedicated level controls. A USB port allows for system upgrades and preset configuration and backups. The DZR10-D is equipped with an additional panel with two etherCON connectors (2-in/2-out) for interfacing with other Dante compatible equipment such as other speakers and Yamaha’s CL/QL/TF digital mixing consoles. The Yamaha DZR10-D ships with a standard IEC power cord.

Features:

2-way powered loudspeaker with a 2” HF and a 10″ LF
Maximum 137dB SPL and 44Hz-20kHz frequency range is ideal for today’s audio engineering demands
High power 2000W Class-D amplifier module
96kHz DSP and FIR filter for true high-resolution sound with super low latency
Features Advanced FIR-X tuning, the combination of FIR filtering and correct EQ for minimizing phase distortion
Equipped with Dante I/O (2in/2out) and features SRC (sample rate conversion) allowing 48kHz device compatibility
Access a variety of DSP functions and load presets, or make precise adjustments to PEQ, delay and routing etc. via the intuitive LCD display
D-Contour and highly reliable protection circuits

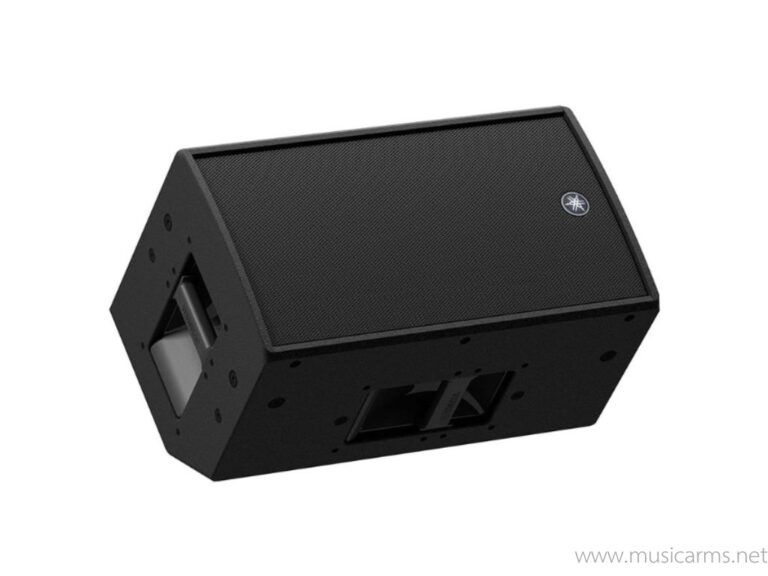

Floor monitoring setting
Lightweight yet very durable plywood cabinet with premium grade Polyurea coating
Optional speaker cover(SPCVR-DZR10)
Rotatable horn and variety of U-bracket options (UB-DZR) for rigging allow for very flexible setup and speaker placement

Specifications

System Type 2-way, bi-amped powered speaker, bass-reflex
Frequency Range 44 Hz to 20 kHz (-10 dB)
Coverage Angle H/V: 90 x 60° (rotatable)
Floor Monitor: 50°

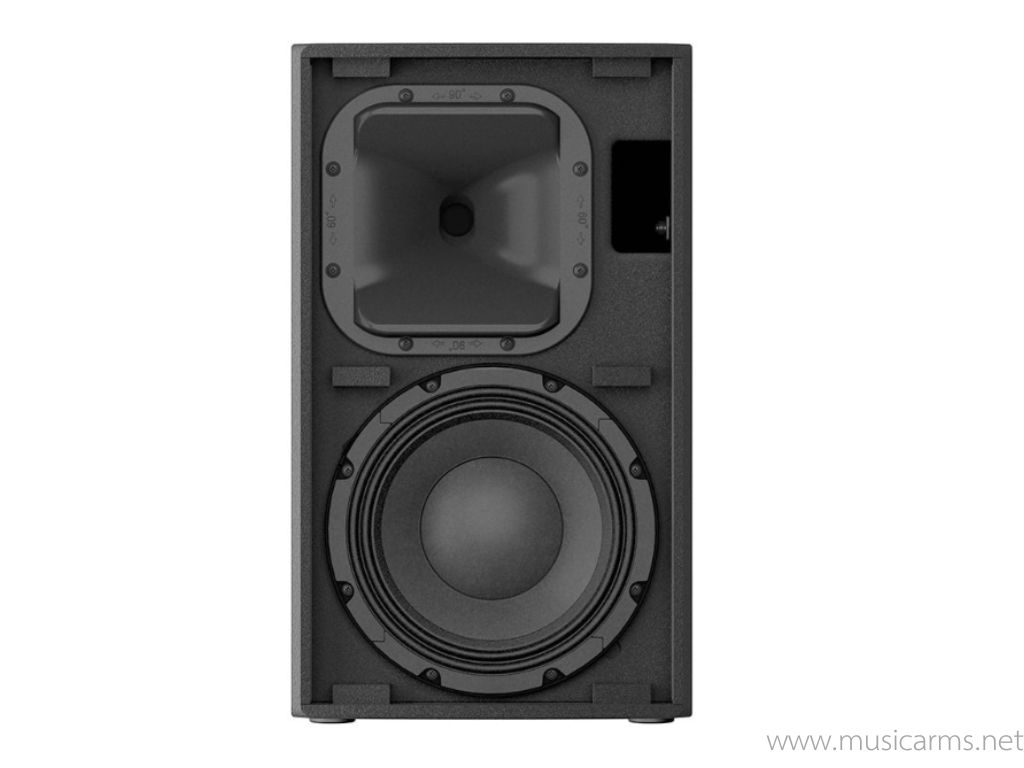

Components LF: 10.0″ / 254.0 mm cone, 3.0″ / 76.2 mm voice coil, neodymium magnet
HF: 1.0″ / 25.4 mm throat compression driver, 2.0″ / 50.8 mm voice coil, titanium diaphragm, neodymium magnet
Crossover 1.8 kHz (FIR-X)
Sample Rate 96 kHz and FIR filter
SPL Maximum Output Level (on axis, 3.3′ / 1 m): 137 dB
Power Rating Dynamic: 2000 W (LF: 1000 W, HF: 1000 W)
Continuous: 1300 W (LF: 920 W, HF: 380 W)
Connectors Analog In: 2 x combo XLR-1/4″ / 6.35 mm
Line Level: Maximum +24 dBu
Input Impedance: 20 kOhmsAnalog Out: 2 x XLR
Ch1: Thru (fix)
Ch2: Thru or DSP out Digital I/O
Dante: 2 x etherCON Cat 5e (daisy chain), 2 in / 2 out
Fs: 44.1, 48, 88.2, 96 kHz Remote control
1000BASE-T
USB USB 2.0: Host 5 V 500 mA, for USB memory DATA storage/load
AC Input AC Input Connector: 1 x IEC AC inlet (V-Lock)
Amplifier Type Class-D
Cooling Fan cooling, variable speeds
Power Consumption Idle: 45 W
1/8 Power: 150 W
Handles 2 x aluminum die-cast
Rigging Points 8 x M10
2 x M8
Enclosure Material Plywood, durable Polyurea coating, black
Pole Socket 2 x Φ 1.4″ / 35.0 mm (0° or -7°)
Dimensions (W × H × D) 12.4 x 21.1 x 13.6″ / 315.0 x 535.9 x 345.4 mm
Weight 39.5 lb / 17.9 kg

ข้อมูลจำเพาะ Yamaha DZR10-D
ประเภทระบบเสียง: ตู้ลำโพงแบบ 2 ทาง ขยายเสียงในตัว (Bi-amp), ท่อเบสรีเฟล็กซ์
ช่วงความถี่: 44 Hz ถึง 20 kHz (ที่ -10 dB)
มุมกระจายเสียง: แนวนอน/แนวตั้ง 90° x 60° (ฮอร์นหมุนได้)
โหมดมอนิเตอร์เวที: 50°
ชุดลำโพง
เสียงต่ำ (LF): ดอกลำโพงขนาด 10 นิ้ว / 254 มม., คอยล์วอยซ์ขนาด 3 นิ้ว / 76.2 มม., แม่เหล็กนีโอไดเมียม
เสียงแหลม (HF): ไดรเวอร์แบบ Compression throat ขนาด 1 นิ้ว / 25.4 มม., คอยล์วอยซ์ 2 นิ้ว / 50.8 มม., ไดอะแฟรมไทเทเนียม, แม่เหล็กนีโอไดเมียม
ครอสโอเวอร์: 1.8 kHz (FIR-X Tuning)
เรตการสุ่มสัญญาณ (Sample Rate): 96 kHz พร้อม FIR Filter
ระดับความดัง (SPL)
สูงสุด: 137 dB (วัดที่ระยะ 1 เมตร บนแกนลำโพง)
กำลังขับ
ไดนามิกสูงสุด: 2,000 วัตต์ (LF: 1000W / HF: 1000W)
ต่อเนื่อง (Continuous): 1,300 วัตต์ (LF: 920W / HF: 380W)
การเชื่อมต่อ
อินพุตแอนะล็อก: 2 ช่องแบบคอมโบ XLR/TRS 6.35 มม.
ระดับสัญญาณสูงสุด: +24 dBu
อิมพีแดนซ์อินพุต: 20 kΩ
เอาต์พุตแอนะล็อก: 2 ช่อง XLR
ช่อง 1: Thru (สัญญาณผ่านตรง)
ช่อง 2: เลือกได้ระหว่าง Thru หรือ DSP Out
อินเตอร์เฟซดิจิทัล Dante
2 ช่อง etherCON Cat 5e (Daisy Chain) | 2 เข้า / 2 ออก
รองรับอัตราสุ่ม: 44.1, 48, 88.2, 96 kHz
ควบคุมระยะไกลผ่านเครือข่าย: 1000BASE-T
USB
มาตรฐาน USB 2.0 (Host) 5V 500 mA
ใช้สำหรับจัดเก็บ / โหลดข้อมูลพรีเซ็ต
กำลังไฟเข้า
คอนเนกเตอร์ AC: 1 ช่อง IEC (V-Lock)
การบริโภคไฟ:
ขณะไม่ใช้งาน (Idle): 45 วัตต์
การใช้งานที่ 1/8 ของกำลัง: 150 วัตต์
ภาคขยายเสียง
ประเภท: Class-D
ระบบระบายความร้อน: พัดลมแบบปรับความเร็วอัตโนมัติ
โครงสร้างตู้ลำโพง
วัสดุ: ไม้อัดเคลือบ Polyurea (เกรดพรีเมียม), สีดำ
มือจับ: 2 จุด ทำจากอลูมิเนียมหล่อขึ้นรูป
จุดยึดแขวน (Rigging Points):
8 จุด M10
2 จุด M8
รูเสียบขาตั้ง (Pole Socket): 2 จุด ขนาด 35 มม. (มุมตรง 0° และเอียง -7°)
ขนาด
กว้าง x สูง x ลึก: 315 x 535.9 x 345.4 มม.
น้ำหนัก: 17.9 กก. (39.5 ปอนด์)
